SINAMICS G130
Basic Operator Panel 20 (BOP20)
Betriebsanleitung · 05/2010
SINAMICS
s

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens BOP20

  • Seite 1 SINAMICS G130 Basic Operator Panel 20 (BOP20) Betriebsanleitung · 05/2010 SINAMICS...
  • Seite 3: Basic Operator Panel 20 (Bop20)

    ___________________ Basic Operator Panel 20 (BOP20) Sicherheitshinweise ___________________ Allgemeines ___________________ Montage SINAMICS Parametrieren mit dem ___________________ BOP20 SINAMICS G130 ___________________ Basic Operator Panel 20 (BOP20) Technische Daten Betriebsanleitung Regelungsausführung V4.3 SP2 05/2010 A5E00809366A...
  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 5: Inhaltsverzeichnis

    Allgemeines ............................. 11 Montage..............................13 Demontage...........................14 Parametrieren mit dem BOP20........................ 15 BOP20 Übersicht .........................15 Anzeigen und Bedienen mit dem BOP20 ..................18 Anzeige von Störungen und Warnungen..................22 Steuerung des Antriebs durch das BOP20..................23 Wichtige Funktionen über BOP20 ....................23 Technische Daten............................ 25...
  • Seite 6 Inhaltsverzeichnis Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 7: Sicherheitshinweise

    2. Gegen Wiedereinschalten sichern 3. Spannungsfreiheit feststellen 4. Erden und Kurzschließen 5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken ACHTUNG Bei Aufbau eines UL-approbierten Systems dürfen nur 60/75°C Kupferleitungen eingesetzt werden. Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 8: Sicherheits- Und Anwendungshinweise

    Die Betriebsanleitung und Maschinendokumentationen sind in Sprachen entsprechend den Festlegungen in den Lieferverträgen abgefasst. Hinweis Es wird empfohlen, für Planungs-, Montage-, Inbetriebsetzungs- und Service-Aufgaben die Unterstützung und Dienstleistungen der zuständigen SIEMENS-Servicezentren in Anspruch zu nehmen. Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 9: Elektrostatisch Gefährdete Bauelemente (Egb)

    ● c = EGB-Schuhe ● d = EGB-Mantel ● e = EGB-Armband ● f = Erdungsanschluss der Schränke ● g = Verbindung zum leitfähigen Boden Sitzplatz Stehplatz Steh- / Sitzplatz Bild 1-1 EGB-Schutzmaßnahmen Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 10 Sicherheitshinweise 1.3 Elektrostatisch gefährdete Bauelemente (EGB) Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 11: Allgemeines

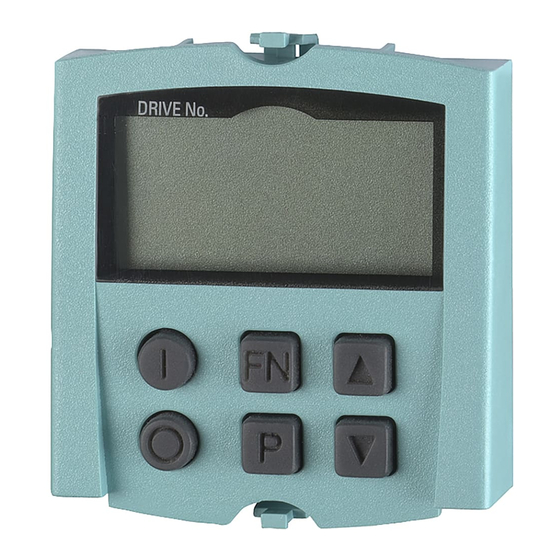

    Allgemeines Beschreibung Das Basic Operator Panel 20 (BOP20) ist ein einfaches Bedienfeld mit sechs Tasten und einer Anzeigeeinheit mit Hintergrundbeleuchtung. Das BOP20 kann auf die SINAMICS Control Unit gesteckt und betrieben werden, dazu muss die Blindabdeckung entfernt werden. Mit dem BOP20 sind folgende Funktionen möglich: ●...
  • Seite 12 Allgemeines Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 13: Montage

    Montage Die nachstehenden Bilder und Schrittfolgen erklären die Montage des Basic Operator Panel 20 (BOP20) auf die Control Unit. Control Unit und BOP20 Abdeckklappe durch Zusammendrücken der Rastnocken entfernen BOP20 nach dem Stecken der CompactFlash BOP20 vorsichtig einsetzen bis es hörbar...
  • Seite 14: Demontage

    Montage 3.1 Demontage Demontage Bitte beachten Sie bei der Demontage des BOP20 von der Control Unit folgende Hinweise: 1. Die Rastnocken am BOP20 müssen gleichzeitig zusammengedrückt werden. 2. Das BOP20 muss gerade herausgezogen werden. Die Unterseite des BOP20 darf zur Demontage keinesfalls nach vorne gezogen werden, da sonst die Schnittstelle an der Rückseite beschädigt werden kann.
  • Seite 15: Parametrieren Mit Dem Bop20

    Leuchtet, wenn bei einem Parameter der Wert erst nach dem Drücken der Taste P wirksam wird. Leuchtet, wenn mindestens ein Parameter geändert und die Berechnung zur konsistenten Datenhaltung noch nicht angestoßen wurde. unten, 6–stellig Anzeige von z. B. Parametern, Indizes, Störungen und Warnungen. Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 16 Betriebsanzeige wählen Über die Betriebsanzeige werden Ist– und Sollwerte angezeigt. Die Betriebsanzeige kann über p0006 eingestellt werden. Anwender–Parameterliste Über die Anwender–Parameterliste in p0013 kann eine Auswahl von Parametern für den Zugriff festgelegt werden. Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 17  p0011 BOP Passwort Eingabe (p0013)  p0012 BOP Passwort Bestätigung (p0013)  r0019 CO/BO: Steuerwort BOP  p0977 Alle Parameter speichern Andere Antriebsobjekte (z. B. VECTOR, TM31, …)  p0010 Inbetriebnahme Parameterfilter Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 18: Anzeigen Und Bedienen Mit Dem Bop20

    Parametrieren mit dem BOP20 4.2 Anzeigen und Bedienen mit dem BOP20 Anzeigen und Bedienen mit dem BOP20 Betriebsanzeige Die Betriebsanzeige für jedes Antriebsobjekt kann über p0005 und p0006 eingestellt werden. Über die Betriebsanzeige kann man in die Parameteranzeige oder zu einem anderen Antriebsobjekt wechseln.
  • Seite 19 Parametrieren mit dem BOP20 4.2 Anzeigen und Bedienen mit dem BOP20 Parameteranzeige Die Parameter werden im BOP über die Nummer ausgewählt. Aus der Betriebsanzeige gelangt man über die "P"-Taste in die Parameteranzeige. Mit den Pfeil-Tasten kann der Parameter ausgesucht werden. Durch nochmaliges Drücken der "P"-Taste wird der Wert des Parameters angezeigt.
  • Seite 20 Parametrieren mit dem BOP20 4.2 Anzeigen und Bedienen mit dem BOP20 Wertanzeige Mit der "P"-Taste kann aus der Parameteranzeige in die Werteanzeige gewechselt werden. In der Wertanzeige können die Werte von Einstellparameter über "Pfeil hoch" und "Pfeil runter" geändert werden. Der Cursor kann mit der "Fn"-Taste gewählt werden.
  • Seite 21: Beispiele

    Parametrieren mit dem BOP20 4.2 Anzeigen und Bedienen mit dem BOP20 Beispiele Beispiel 1: Änderung eines Parameters Voraussetzung: Die entsprechende Zugriffsstufe ist eingestellt (Für dieses Beispiel p0003 = Bild 4-4 Beispiel: p0013[4] von "0000" auf "0300" ändern Beispiel 2: Ändern von Binektor– und Konnektoreingangs–Parameter Auf den Binektoreingang p0840[0] (AUS1) des Antriebsobjektes 2 wird der Binektorausgang r0019.0 der Control Unit (Antriebsobjekt 1) verschaltet.
  • Seite 22: Anzeige Von Störungen Und Warnungen

    Parametrieren mit dem BOP20 4.3 Anzeige von Störungen und Warnungen Anzeige von Störungen und Warnungen Anzeige von Störungen Bild 4-6 Anzeige von Störungen Anzeige von Warnungen Bild 4-7 Anzeige von Warnungen Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 23: Steuerung Des Antriebs Durch Das Bop20

    4.4 Steuerung des Antriebs durch das BOP20 Steuerung des Antriebs durch das BOP20 Beschreibung Für Inbetriebnahmezwecke kann über das BOP20 der Antrieb gesteuert werden. Auf dem Antriebsobjekt Control Unit steht dafür ein Steuerwort zur Verfügung (r0019), das mit den entsprechenden Binektoreingängen des Antriebs verschaltet werden kann.
  • Seite 24: Werkseinstellung Herstellen

    Parametrieren mit dem BOP20 4.5 Wichtige Funktionen über BOP20 Werkseinstellung herstellen Die Werkseinstellung des kompletten Gerätes kann im Antriebsobjekt CU hergestellt werden. ● p0009 = 30 ● p0976 = 1 RAM nach ROM kopieren Das Speichern aller Parameter im nichtflüchtigen Speicher (CompactFlash Card) kann im Antriebsobjekt CU angestoßen werden:...
  • Seite 25: Technische Daten

    Technische Daten Tabelle 5- 1 Technische Daten Basic Operator Panel 20 (BOP20) Elektronikstromversorgung DC 3,3 V (wird von der CU320 bereitgestellt) Gewicht 0,02 kg Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 26 Technische Daten Basic Operator Panel 20 (BOP20) Betriebsanleitung, 05/2010, A5E00809366A...
  • Seite 28 Siemens AG Änderungen vorbehalten Industry Sector © Siemens AG 2010 Drive Technologies Large Drives Postfach 4743 90025 NÜRNBERG GERMANY www.siemens.com/automation...
