- Seite 1 Infrastructure & Cities QMX3.P37 QMX3.P34 / P74 QMX3.P02 QMX3.P70 QMX3.P30 Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode Technische Grundlagen CM2P1602de_01 Building Technologies 2013-07-04...
-
Seite 2: Inhaltsverzeichnis
Raumtemperaturregelung mit Bedienung durch QMX3 ......23 5.6.2 Präsenzabhängige Raumklimaregelung mit Bedienung aller Disziplinen24 5.6.3 Raumtemperatur, - Feuchte- und Luftqualitätsregelung ......25 2 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Inhaltsverzeichnis 2013-07-04... - Seite 3 KNX LTE-Mode Parameterbeschreibung..........40 7.3.1 Kommunikation ..................40 7.3.2 Universaltemperaturfühler ............... 40 7.3.3 Raumfeuchtefühler .................. 40 7.3.4 Raumluftqualitätsfühler ................40 3 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Inhaltsverzeichnis 2013-07-04...
-
Seite 4: Zu Dieser Dokumentation
(z.B. mit Symbolen wie ® und ™) der Marken im Interesse der Lesbarkeit verzichtet. 1.2.2 Copyright Die Vervielfältigung und Weitergabe dieses Dokumentes ist nur mit Einverständnis der Firma Siemens gestattet und darf nur an autorisierte Personen / Gesellschaften mit spezifischen Fachkenntnissen erfolgen. 1.2.3 Qualitätssicherung Die vorliegenden Dokumentationen wurden mit grösster Sorgfalt zusammengestellt. -
Seite 5: Abkürzungen Und Namenskonventionen
Ihrem Systemlieferanten • vom Supportteam im Hauptquartier fieldsupport-zug.ch.sbt@siemens.com falls kein lokaler Ansprechpartner bekannt ist Bitte beachten Sie, dass Siemens soweit gesetzlich zulässig keinerlei Haftung für Schäden übernimmt, die durch Nichtbeachtung oder unsachgemässe Beachtung der obigen Punkte entstehen. Abkürzungen und Namenskonventionen 1.3.1 Abkürzungen... -
Seite 6: Geräte

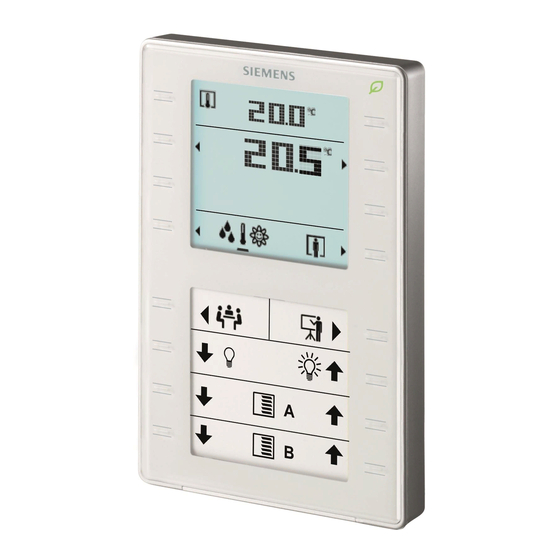

Fühler QMX3.P30 S55624-H103 QMX3.P70 S55624-H104 Raum- QMX3.P02 S55624-H107 bedien- geräte QMX3.P34 S55624-H105 QMX3.P74 S55624-H106 QMX3.P37 S55624-H108 Gerätekombinationen Die Raumbediengeräte sind KNX-zertifiziert und können mit allen geeigneten KNX- Geräten verbunden werden, sofern entsprechende Kommunikationsobjekte in der Applikation zur Verfügung stehen. Verwendbar in folgenden Gebäudeautomationssystemen: •... -
Seite 7: Ausführung Und Gerätebestandteile
LCD-Panel, Fühler, Tasten, ein Fenster für Bezeichnungsschild. Auf der Rückseite befinden sich Kanäle, in welche das Kabel eingedrückt werden kann. • Ein KNX-Stecker wird mitgeliefert 7 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Geräte... -
Seite 8: Service- Und Anschlusselemente
Schritte erheblich vereinfacht werden. Wenn die Adressaufkleber verloren gehen, ist die Information immer noch im Aufdruck auf den Geräten vorhanden. 8 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Geräte... -
Seite 9: Abmessungen
Abmessungen 80.5 88.4 26.5 28.2 28.2 9 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Geräte 2013-07-04... -
Seite 10: Umweltverträglichkeit, Entsorgung
• Schemata, Kabellisten, Dispositionen, Spezifikationen und Anordnungen des Kunden oder des beauftragten Ingenieurbüros • Vorschriften Dritter wie z.B. von Generalunternehmern oder Bauherren Sicherheit Die elektrische Sicherheit bei Gebäudeautomationssystemen von Siemens beruht im Wesentlichen auf der Verwendung von Kleinspannung mit sicherer Trennung gegenüber Netzspannung. Gerätespezifische Vorschriften KNX-Busspeisung Bei der Planung und Installation von Reglern und Feldgeräten mit KNX-... -
Seite 11: Hinweise Zur Emv-Optimierung
Anwendungen (inkl. Datenanwendungen) ausreichende EMV Eigenschaften und den Vorteil, dass keine Kopplung zur umgebenden Erde berücksichtigt werden muss. 11 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Sicherheit und EMV-Optimierung... -
Seite 12: Montage Und Elektrische Installation
*) Das Installationsrohr muss abgedichtet werden, da sonst warme oder kalte Luft in das Gerät eintreten und eine fehlerhafte Temperaturmessung durch den internen Fühler verursachen kann. 12 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies... - Seite 13 Abstand zur Basisplatte von oben 30 mm / Wand von unten 20 mm, damit das Gerät eingehängt werden kann. 30 mm Demontage / Service 13 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Montage und elektrische Installation 2013-07-04...
- Seite 14 Ausführungen zur Topologie und Adressierung in KNX-Netzwerken finden Sie im Dokument KNX Bus[4]. Die folgenden Ausführungen setzen elektrische Installationen entsprechend dem Standard KNX-TP1 voraus. 14 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies...
-
Seite 15: Funktionalität / Einsatz
ETS ab Version 3f oder 4 Falls ETS3 verwendet wird ist darauf zu achten den ETS3-Patch (Zusatzsoftware Spalte SW) für ETS3.0f nachzuinstallieren www.siemens.com/hvac-td Falls ETS4 verwendet wird, ist zu beachten, dass die aktuellste Version, oder zumindest Version 4.1.2 installiert ist. -
Seite 16: Übersicht
Übersicht Funktion Fühler QMX3.P30 QMX3.P70 Raum- QMX3.P02 bedien- geräte QMX3.P34 QMX3.P74 QMX3.P37 16 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz 2013-07-04... -
Seite 17: Verwendungszweck
– Aktuelle Raum-Feuchte, Aussenfeuchte – Aktuelle Raum-Luftqualität – Zustand von Fensterkontakten – Anlagenstatus für den Raum, z.B.: Heizen, Kühlen 17 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz... -
Seite 18: Anzeige-Elemente Und Tasten
– Programmier-Modus (Taste 2), gleiche Funktion wie Programmiertaste – Verbindungstest (Taste 3) – Rücksetzen auf Werkseinstellungen (Taste 4) Beachte: Dieser Vorgang ist irreversibel! 18 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz... -
Seite 19: Funktionen
Luftqualität. Die Anzeige kann über ein (QMX3.P70) Kommunikationsobjekt, z.B. Schalter oder Schaltuhr, ein- oder ausgeschaltet werden. 19 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz 2013-07-04... -
Seite 20: Regelung Und Bedienung
Regelung und Bedienung Fühler QMX3.P30 QMX3.P70 Raum- QMX3.P02 bedien- geräte QMX3.P34 QMX3.P74 QMX3.P37 Regelfunktionen Die Raumbediengeräte können mittels integrierter Regelfunktionen für Raum- (KNX S-Mode, temperatur, Feuchte und Luftqualität mit geeigneten KNX S-Mode Heizungs-, alle Typen Lüftungs- und Klima-Aktoren kommunikativ verbunden werden. - Seite 21 Raumbedienung möglich. Ventilator Ansteuerung Eine manuelle Raum-Ventilator Ansteuerung kann freigeschaltet werden, dabei (QMX3.P34, P74 und können drei verschiedene Arten selektiert werden, wie 1 Stufe, 3 Stufen oder P37) kontinuierlich von 0 bis 100 Prozent. Die 9 Anzeigebalken wechseln jeweils nach 10% (Anzeige: ab 10 % ein Balken,…100% neun Balken).
- Seite 22 Unterstützt werden gängige Funktionen, wie Schalten (Ein, Aus, Um) oder Senden (QMX3.P37, QMX3.P02) von Werten (Prozentwert), Dimmen oder Lamellenansteuerung sowie 8-Bit- Szenensteuerung mit und ohne Speicherung . 22 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz...
-
Seite 23: Anwendungsbeispiele
QMX3.P30, P34, P70 und P74 5.6.1 Raumtemperaturregelung mit Bedienung durch QMX3 Legende (Mögliche Kombination von Komponenten) 1. Raumbediengerät QMX3.P34 2. Präsenzmelder UP 258 3. Motorischer Ventilstellantrieb AP 562/02 4. S 290 Diese Anwendung empfiehlt sich in kleineren Büroräumen und Zimmern, in denen nur ein Heizkörper vorhanden ist. -
Seite 24: Präsenzabhängige Raumklimaregelung Mit Bedienung Aller Disziplinen24
Jalousien, Beleuchtung und Szenen gesteuert werden. Zudem besteht die Möglichkeit, zusätzliche Raumbediengeräte (1) anzuschliessen, z.B. bei großen Räumen mit mehreren Türen. 24 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz... -
Seite 25: Raumtemperatur, - Feuchte- Und Luftqualitätsregelung
CO2-Wert, und sendet die Werte über den KNX-Bus an den Regler (2). Dieser regelt aufgrund der gemessenen Werte die Temperatur, die Feuchte und die Luftqualität des betreffenden Raumes. 25 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Funktionalität / Einsatz... -
Seite 26: Gamma Gebäudesystemtechnik
Für die KNX S-Mode Projektierung müssen die aktuellen Produktdaten (*.vd5 oder *.knxprod) in den ETS Gerätekatalog importiert werden. Die Produktdaten finden Sie auf www.siemens.com/hvac-td oder www.siemens.com/symaro. ETS-Version Falls ETS3 verwendet wird ist darauf zu achten den ETS3-Patch (Zusatzsoftware Spalte SW) für ETS3.0f nachzuinstallieren ... -
Seite 27: Knx S-Mode Kommunikationsobjekte
49 Stellsignal CO2 - stetig normal 5.001 1 Byte 50 Stellsignal CO2, r.F. Max - stetig normal 5.001 1 Byte 27 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04... - Seite 28 HMI: Luftqualität Einstellung 74 Raum-CO2-Konzentration: Sollwert [ppm] normal 9.008 2 Byte HLK HMI Sperrung 75 HLK-Bedienung: Sperren normal 1.011 1 bit 28 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04...
- Seite 29 118 Taste B2: 8-bit Szene abrufen / speichern normal 18.001 1 Byte 119 Status LED B2Ein / Aus normal 1.001 1 bit 29 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04...
- Seite 30 158 Taste D2: 8-bit Szene abrufen / speichern normal 18.001 1 Byte 159 Status LED D2Ein / Aus normal 1.001 1 bit 30 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04...
-
Seite 31: Knx S-Mode Parameterbeschreibung
5…40 (24.0) °C Eco Kühlsollwert 5…40 (28.0) °C Schutzbetrieb Kühlsollwert 5…40 (35.0) °C Komfortverlängerungszeit 5…120 (30) Anzahl Fensterstatuseingänge 0…4 31 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04... -
Seite 32: Raumfeuchtefühler
Stufe 2 Stufe 3 Stufe wenn übersteuert 0;1;2;3 (3) zyklisches Senden nach Nicht zyklisch senden min. 1;2;3...30;45;60 (15 min) 32 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04... -
Seite 33: Raumluft-Qualitätsfühler
0…100 (100) Anzeige: Standardseite (Temperatur) (HLK-Bedienung und -Anzeige) Rel. Feuchtigkeit Luftqualität Zeit bis Rückkehr zur Standardseite (s) 3…120 (15 s) 33 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04... -
Seite 34: Bedienung Und Anzeige: Hlk
Text ändern 'Okay' <-> 'Schlecht' bei ppm 400…2000 (1500) Min. Luftqualitätssollwert (ppm) 0…2000 (400) Max. Luftqualitätssollwert (ppm) 0…2000 (2000) Luftqualität Bedienung in Schritten 1;2;5….50;100;200 (100) 34 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04... -
Seite 35: 6.4.12 Bedienung Von Licht, Beschattung Und Szenen
2-Tasten Sonnenschutz- / Lamellensteuerung Aktion Tastenpaar [Links: Schritt auf/Fahren auf, Rechts: zu/ab] Langer Tastendruck [0.5 - 6.0s] Anfahren der Endpositionen 35 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik... -
Seite 36: Beispiele Für Die Funktion Von Tasten Und Anzeigeelementen
Ventilator: Manuelle Verstellung der Geschwindigkeit Taste 4 Umschalten der Anzeigeseiten zwischen Temperatur ,Raumfeuchte und CO Tasten 5 und 8 Keine Funktion 36 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04... - Seite 37 Keine Funktion Taste 4 Umschalten der Anzeigeseiten zwischen Temperatur und Raumfeuchte Taste 8 Anwesenheitstaste oder Verlängerung der Betriebsart Komfort 37 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies GAMMA Gebäudesystemtechnik 2013-07-04...
-
Seite 38: Synco Gebäudeautomationssystem
1. Auswählen eines Raumbediengerätes in der Geräteliste über die KNX-ID (KNX-IDs müssen während der Montage gesammelt werden), 2. Doppelklick in dieser Zeile öffnet Dialog "Adressvergabe", oder 38 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Synco Gebäudeautomationssystem... - Seite 39 Mit Synco (LTE-Mode) können aus dem QMX3 nur die Fühler-Werte verwendet werden (T, R.F., CO Zur Aktivierung sind im ACS die Zonen entsprechend einzustellen. ACS- und ETS-Einstellungen beeinflussen einander nicht. 39 / 40 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX S-Mode und KNX LTE-Mode CM2P1602de_01 Building Technologies Synco Gebäudeautomationssystem...
-
Seite 40: Knx Lte-Mode Parameterbeschreibung
