VLT® Decentral Drive FCD 302
Bedienungsanleitung
3.3.2 Empfohlene Werkzeuge und Ausrüstungen
Tabelle 2: Empfohlene Werkzeuge und Ausrüstungen
Geräte
Schraubendreher
Steckschlüssel (Sechskant)
Schlitzschraubendreher
Schlitz-/Torxschraubendreher
Gabelschlüssel
LCP, Bestellnummer 130B1078
LCP-Kabel, Bestellnummer 130B5776

3.3.3 Montage

Der VLT® Decentral DriveFCD 302 besteht aus 2 Teilen:
• Installationskasten
• Elektronikteil
Siehe 1.4.2 Explosionszeichnungen.

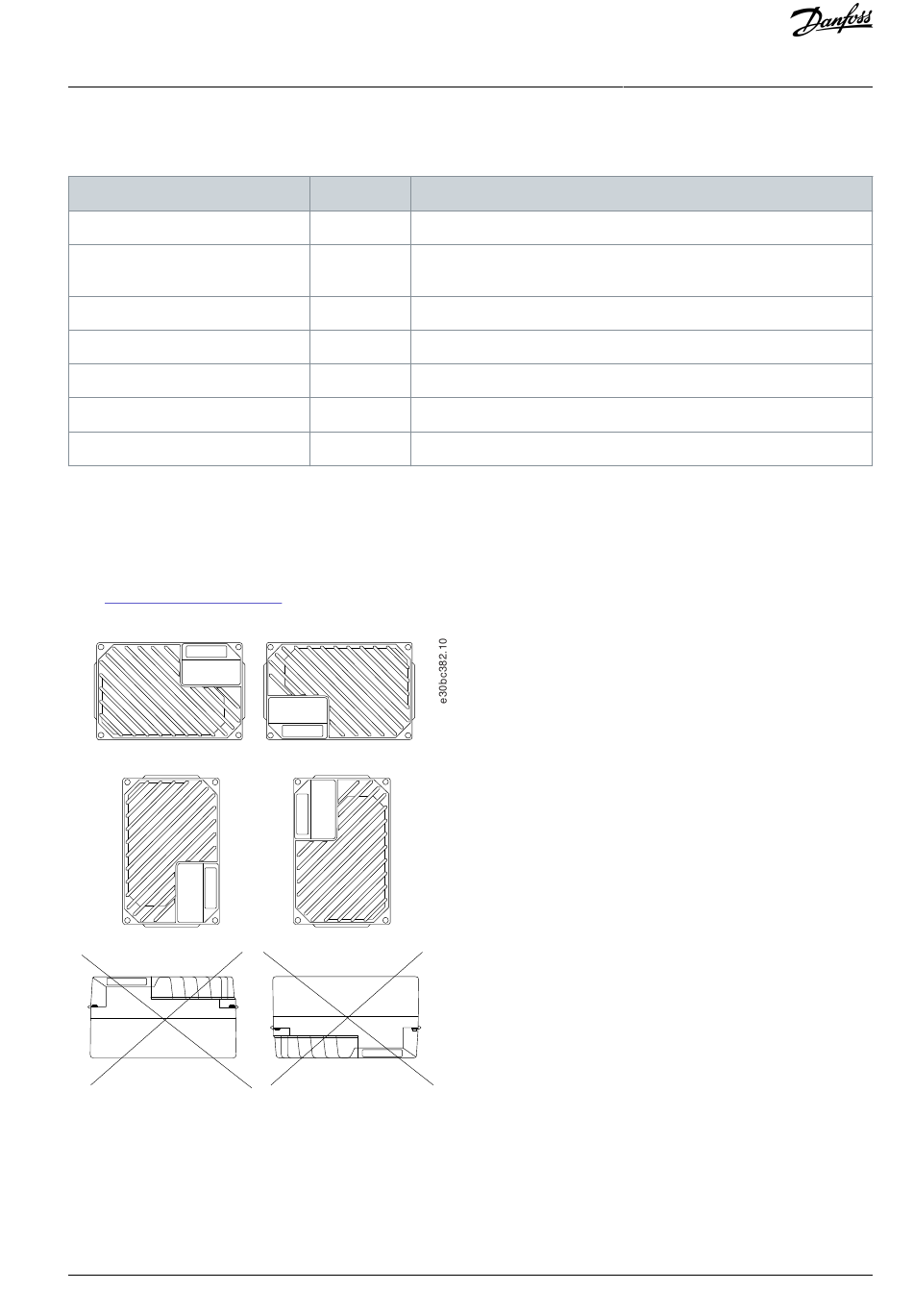

Abbildung 5: Zulässige Montagepositionen – Standardanwendungen
Danfoss A/S ©
Größe Beschreibung
– –
8 Zum Festziehen der Wechselrichterschrauben/Befestigung der Halterun-
gen
0,4 x 2,5 Für federbelastete Leistungs- und Steuerklemmen
1,0 x 5,5/TX20 Für Kabelschellen im Installationskasten
19, 24, 28 Für Blindstecker
– Bedieneinheit (Local Control Panel)
– Anschlusskabel für LCP-Bedienteil
Mechanische Installation
AQ267036816112de-000101 / 130R0208 | 15
