Installation

2.3 Mechanische Installation

2.3.1 Empfohlene Werkzeuge und Geräte
Ausrüstung Größe Beschreibung
Schrauben-
dreher
Sechskant- 8 Zur Befestigung von Schrauben/
schlüssel Befestigungskonsolen
Geschlitzt 0,4 x 2,5 Für Steuer- und Leistungs-
klemmen in
Federzugklemmtechnik
Geschlitzt/Torx 1,0x5,5/TX20 Für Zugentlastungsklemmen im
Installationskasten
Schrauben- 19, 24, 28 Für Blindstopfen
schlüssel
Hammer Zum Herausschlagen von Ausspa-
rungen (Ausführung zur
Motormontage)
Bohrmaschine Zur Vorbereitung der Universala-
dapterplatte (Ausführung zur
Motormontage)
Produkthandbuch VLT
®
MG.04.F1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
Dezentral FCD 302

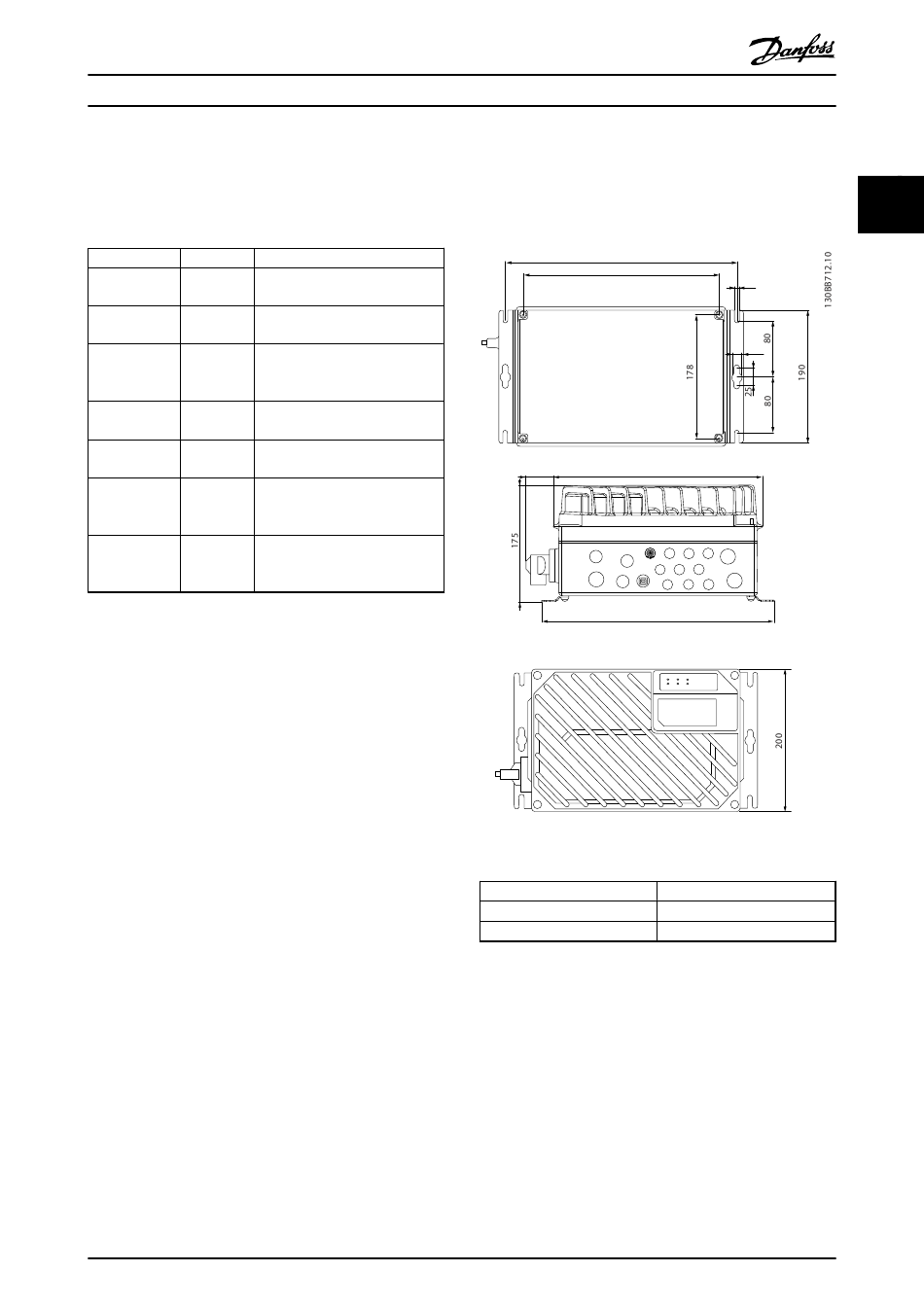

2.3.2 Abmessungen

331.5
280
41 315
349.5
Kabeleinführungen, Öffnungsgrößen (kleine Baugröße).
Motorseite
Steuerungsseite
Netzseite
1) Auch für 4xM12/6xM12-Sensor-/Aktorbuchsen verwendet.
6.5
Ø13
WARNING ALARM
ON
Bus MS NS1 NS2
1xM20, 1xM25
2xM20, 9xM16 1)
2xM25
9
2 2
