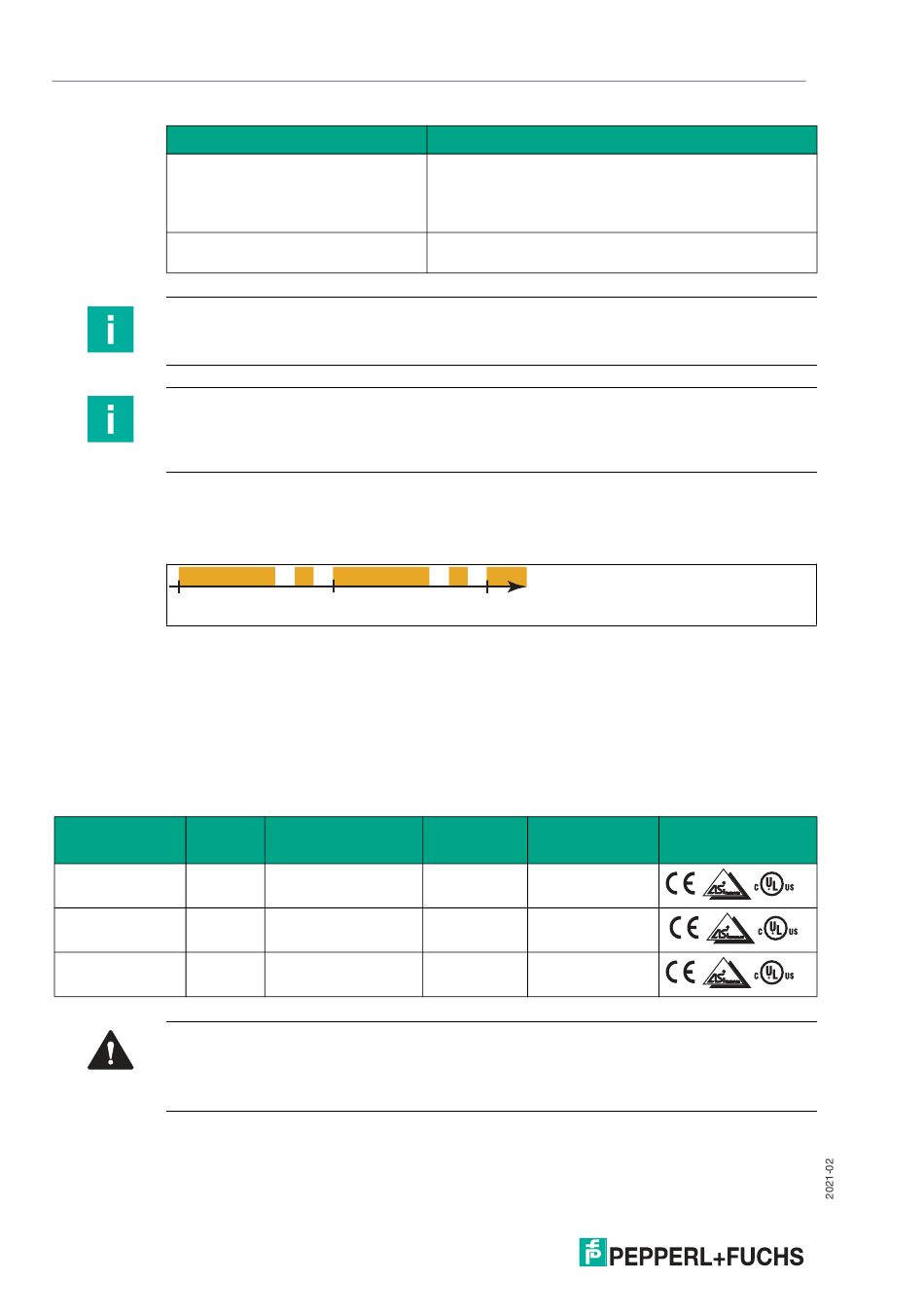

ICA-8DIO4M1-G20-IO
Produktbeschreibung
Status
MOT1 & MOT2 alternierend gelb
blinkend
MOT3 & MOT4 rot blinkend
Hinweis!
Die LEDs MOT1, MOT2 und IO1 bis IO8 werden aus IO-Link versorgt, die LEDs MOT3 und
MOT4 werden aus PWR versorgt.
Hinweis!
Wenn alle LEDs im Zustand "aus" sind, wird über alle gelben Motor-LEDs ein Heartbeat (1,9s
aus / 0,1s an) ausgegeben, um die generelle Betriebsbereitschaft des Moduls zu signalisieren.
Beim Eintritt in den Heartbeat wird immer mit einer vollständigen Phase "aus" begonnen.
Blinkmuster zur Geräte-Identifizierung
Im Feld kann ein Gerät über ein Blinkmuster identifiziert werden. Das Blinkmuster wird über
Parameter Index (127) aktiviert. Alle Leds blinken nach folgendem Muster:
0
Abbildung 2.3
2.4
Schnittstellen und Anschlüsse
Flachkabel-Spezifikation
Das Motorsteuermodul ist kompatibel zum AS-Interface-Standardkabel gemäß IEC 62026-2.
Folgende AS-Interface-Kabeltypen sind mit der Zulassung "UL Recognized" verfügbar:
AS-Interface-Kabeltypen mit UL-Zulassung
Pepperl+Fuchs-
Bezeichnung
Farbe
VAZ-FK-R-BK
Schwarz
VAZ-FK-PUR-BK Schwarz
VAZ-FK-PUR-BK-
Schwarz
2,5MM
Warnung!
Maximal zulässige Betriebstemperatur des Kabels beachten!
Die maximal zulässige Betriebstemperatur des AS-Interface-Flachkabels, das am Modul ange-
schlossen wird, muss mindestens 80° C betragen.
Anschlüsse Ein-/Ausgänge
Die Sensoren und Motoren werden über Kabel mit M8-Rundsteckern am Motorsteuermodul
angeschlossen:
12
Funktion
IO-Link Controller läuft, keine Kommunikation mit Motor
Controller
•
•
Keine gültige Firmware im Motorcontroller
Fehlerhaftes Firmware-Update
1 s
Blinkmuster zur Geräte-Identifizierung
Material Mantel/
Adernisolation
Querschnitt UL "Cable Style" Zulassung
TPE/TPE
2 x 1,5 mm²
PUR(TMPU)/TPM
2 x 1,5 mm²
PUR
2 x 2,5 mm²
IO-Link-Versorgung vorhanden
PWR-Versorgung nicht vorhanden
T
2 s
2103
20549
20549
10493
