VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QMI(BR) VC-A30SV(BR)

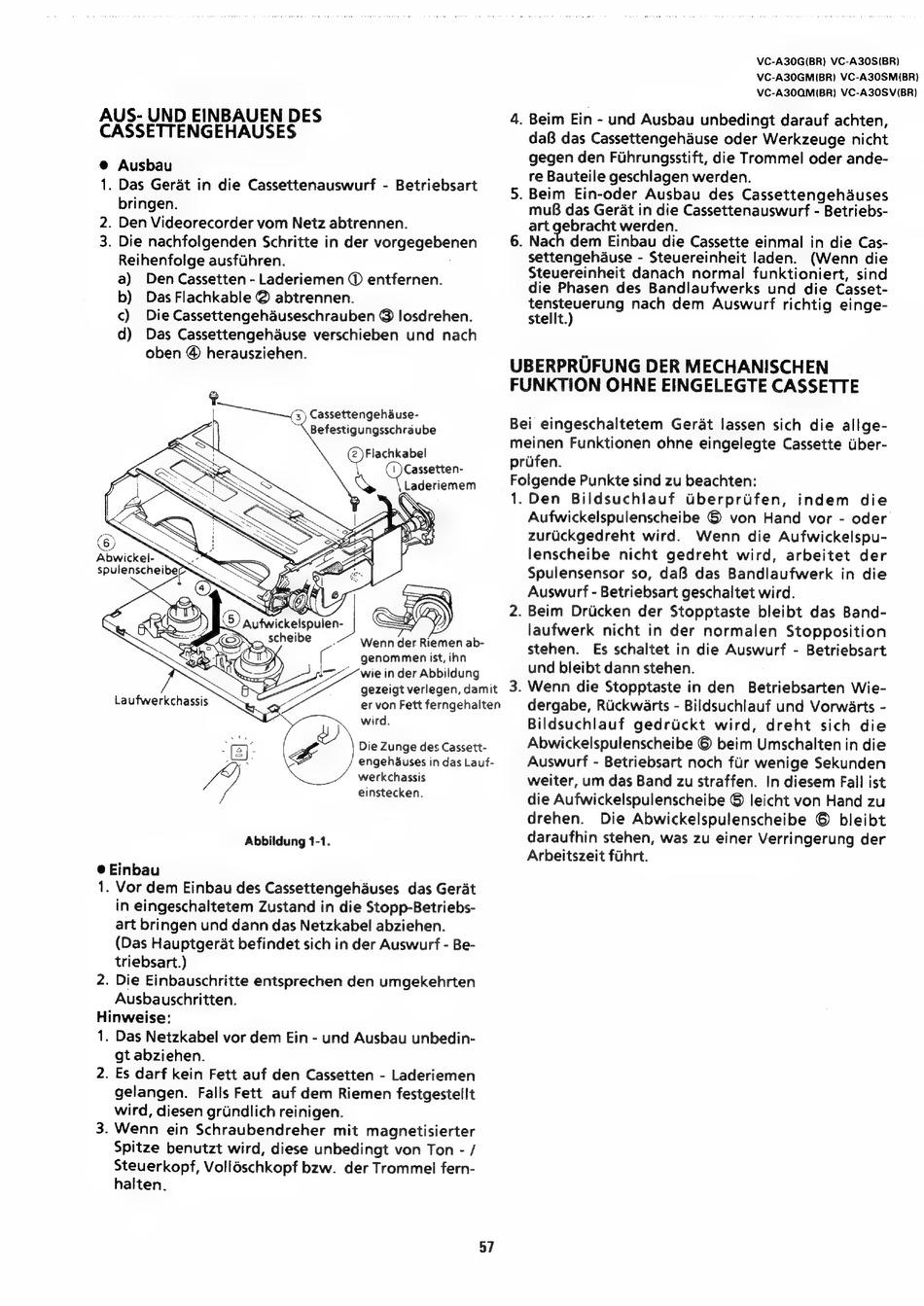

AUS- UND EINBAUEN DES
CASSETTENGEHAUSES
@ Ausbau
1. Das Gerdt in die Cassettenauswurf - Betriebsart
bringen.
2. Den Videorecorder vom Netz abtrennen.
3. Die nachfolgenden Schritte in der vorgegebenen
Reihenfolge ausfthren.
a)
Den Cassetten - Laderiemen ® entfernen.
b) Das Flachkable @ abtrennen.
c)
Die Cassettengehauseschrauben @ losdrehen.
d) Das Cassettengehduse verschieben und nach
oben @ herausziehen.
(3) Cassettengehause-
Befestigungsschraube
Flachkabel
\
Cassetten-
SS
Laderiemem
NR
EN
r)
i]
Dannie
scheibe
Wenn der Riemen ab-
genommen ist, ihn
wird.
@ Einbau
1. Vor dem Einbau des Cassettengehduses das Gerat
in eingeschaltetem Zustand in die Stopp-Betriebs-
art bringen und dann das Netzkabel abziehen.
(Das Hauptgerat befindet sich in der Auswurf - Be-
triebsart.)
2. Die Einbauschritte entsprechen den umgekehrten
Ausbauschritten.
Hinweise:
1, Das Netzkabel vor dem Ein - und Ausbau unbedin-
gt abziehen.
2. Es darf kein Fett auf den Cassetten - Laderiemen
gelangen.
Falls Fett auf dem Riemen festgestellt
wird, diesen griindlich reinigen.
57
oo
wie in der Abbildung
"A
gezeigt verlegen,damit 3
er von Fett ferngehalten
4. Beim Ein - und Ausbau unbedingt darauf achten,
daB das Cassettengehause oder Werkzeuge nicht
gegen den Fuhrungsstift, die Trommel oder ande-
re Bauteile geschlagen werden.
5. Beim Ein-oder Ausbau
des Cassettengehdauses
muB das Gerat in die Cassettenauswurf - Betriebs-
art
gebracht werden.
6. Nach
dem Einbau die Cassette einmal in die Cas-
settengehduse - Steuereinheit laden.
(Wenn die
Steuereinheit danach
normal
funktioniert, sind
die Phasen des Bandlaufwerks
und die Casset-
tensteuerung nach dem Auswurf richtig einge-
stellt.)
UBERPRUFUNG DER MECHANISCHEN
FUNKTION OHNE EINGELEGTE CASSETTE
Bei eingeschaltetem
Gerat lassen sich die allge-
meinen Funktionen ohne eingelegte Cassette Uber-
prifen.
Folgende Punkte sind zu beachten:
1. Den
Bildsuchlauf
Gberprifen,
indem
die
Aufwickelspulenscheibe © von Hand vor - oder
zurdckgedreht wird.
Wenn
die Aufwickelspu-
lenscheibe
nicht gedreht wird, arbeitet
der
Spulensensor so, da das Bandlaufwerk in die
Auswurf - Betriebsart geschaltet wird.
2. Beim Driicken der Stopptaste bleibt das Band-
laufwerk nicht in der normalen
Stopposition
stehen.
Es schaltet in die Auswurf - Betriebsart
und bleibt dann stehen.
. Wenn die Stopptaste in den
Betriebsarten Wie-
dergabe, Ruckwéarts - Bildsuchlauf und Vorwarts -
Bildsuchlauf
gedrickt
wird, dreht sich die
Abwickelspulenscheibe © beim Umschalten in die
Auswurf - Betriebsart noch fur wenige Sekunden
weiter, um das Band zu straffen. In diesem Fall ist
die Aufwickelspulenscheibe © leicht von Hand zu
drehen.
Die Abwickelspulenscheibe
© bleibt
daraufhin stehen, was zu einer Verringerung der
Arbeitszeit fuhrt.
