VG-FH3GM/SM
VC-FH5GM
Hinweis:
es
1. Den Drehmomentmesser mit der Hand festhalten, damit er
sich nicht bewegt.
2. Den Spulenscheibe nicht verriegelt lassen: Die Messung nicht
zu lange ausdehnen.

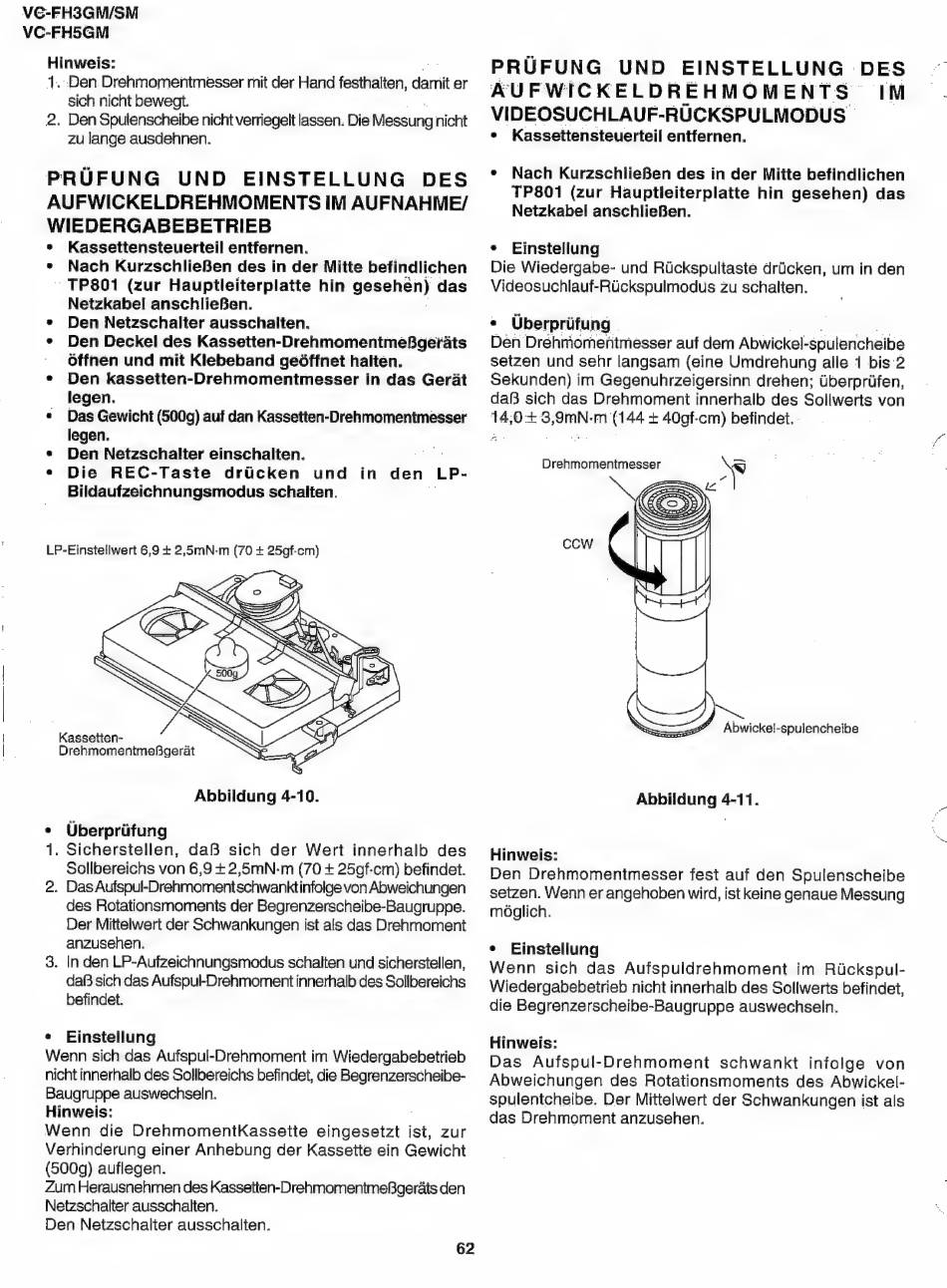

PRUFUNG
UND
EINSTELLUNG
DES
AUFWICKELDREHMOMENTS IM AUFNAHME/
WIEDERGABEBETRIEB
Kassettensteuerteil entfernen.
* Nach KurzschlieBen des in der Mitte befindlichen
~ TP801 (zur Hauptieiterplatte hin gesehen) das
Netzkabel anschlieBen.
:
e
Den Netzschalter ausschalten.
¢
Den Deckel des Kassetten-DrehmomentmeBgerats
Offnen und mit Klebeband geéffnet halten.
¢
Den kassetten-Drehmomentmesser in das Gerat
legen.
« Das Gewicht (500g) auf dan Kassetten-Drehmomentmesser
legen.
*
Den Netzschalter einschalten.
oe
¢« Die
REC-Taste
driicken
und
in den
LP-
Bildaufzeichnungsmodus schaiten.
7
LP-Einstellwert 6,9 + 2,5mN-m (70 + 25gf-cm)
Kassetten-
DrehmomentmeBgerat
Abbildung 4-10.
e Uberpriifung
1. Sicherstellen,
daB sich der Wert innerhalb des
Sollbereichs von 6,9 +2,5mN-m (70 + 25qf-cm) befindet.
2. Das Aufspul-Drehmomentschwanktinfolge von Abweichungen
des Rotationsmoments der Begrenzerscheibe-Baugruppe.
Der Mittelwert der Schwankungen ist als das Drehmoment
anzusehen.
3. In den LP-Aufzeichnungsmodus schalten und sicherstellen,
daB sich das Aufspul-Drehmoment innerhalb des Sollbereichs
befindet.
«
Ejinstellung
Wenn sich das Aufspul-Drehmoment im Wiedergabebetrieb
nicht innerhalb des Sollbereichs befindet, die Begrenzerscheibe-
Baugruppe auswechseln.
Hinweis:
Wenn
die DrehmomentKassette
eingesetzt ist, zur
Verhinderung einer Anhebung der Kassette ein Gewicht
(500g) auflegen.
Zum Herausnehmen des Kassetten-DrehmomentmeBgerats den
Netzschalter ausschalten.
Den Netzschalter ausschalten.
62
PRUFUNG
UND
EINSTELLUNG
DES
AUFWICKELDREHMOMENTS
IM
VIDEOSUCHLAUF-RUCKSPULMODUS
¢
Kassettensteuerteil entfernen.
e
Nach KurzschlieBen des in der Mitte befindlichen
TP801
(zur Hauptleiterplatte hin gesehen) das
Netzkabel anschlieBen.
e
Einstellung
Die Wiedergabe- und Riickspultaste driicken, um in den
Videosuchlauf-Riickspulmodus zu schalten.
« Uberpriifung |
ee
Den Drehmomentmesser auf dem Abwickel-spulencheibe
setzen und sehr langsam (eine Umdrehung alle 1 bis 2
Sekunden) im Gegenuhrzeigersinn drehen; Uberprifen,
daB sich das Drehmoment innerhalb des Sollwerts von
14,0+3,9mN-m (144 + 40gf-cm) befindet. -
Drehmomentmesser
CCW
"
Abwickel-spulencheibe
Abbildung 4-11.
Hinweis:
Den Drehmomentmesser fest auf den Spulenscheibe
setzen. Wenn er angehoben wird, ist keine genaue Messung
mdglich.
¢
Einstellung
Wenn
sich das Aufspuldrehmoment
im Rickspul-
Wiedergabebeirieb nicht innerhalb des Sollwerts befindet,
die Begrenzerscheibe-Baugruppe auswechseln.
Hinweis:
Das
Aufspul-Drehmoment
schwankt
infolge von
Abweichungen des Rotationsmoments des Abwickel-
spulentcheibe. Der Mittelwert der Schwankungen ist als
das Drehmoment anzusehen.
