VC-A30G(BR) VC-A30S(BR)
VC-A30GMI(BR) VC-A30SM(BR)
VC-A300M(BR) VC-A30SV(BR)
.
fe!
Ausweiten)

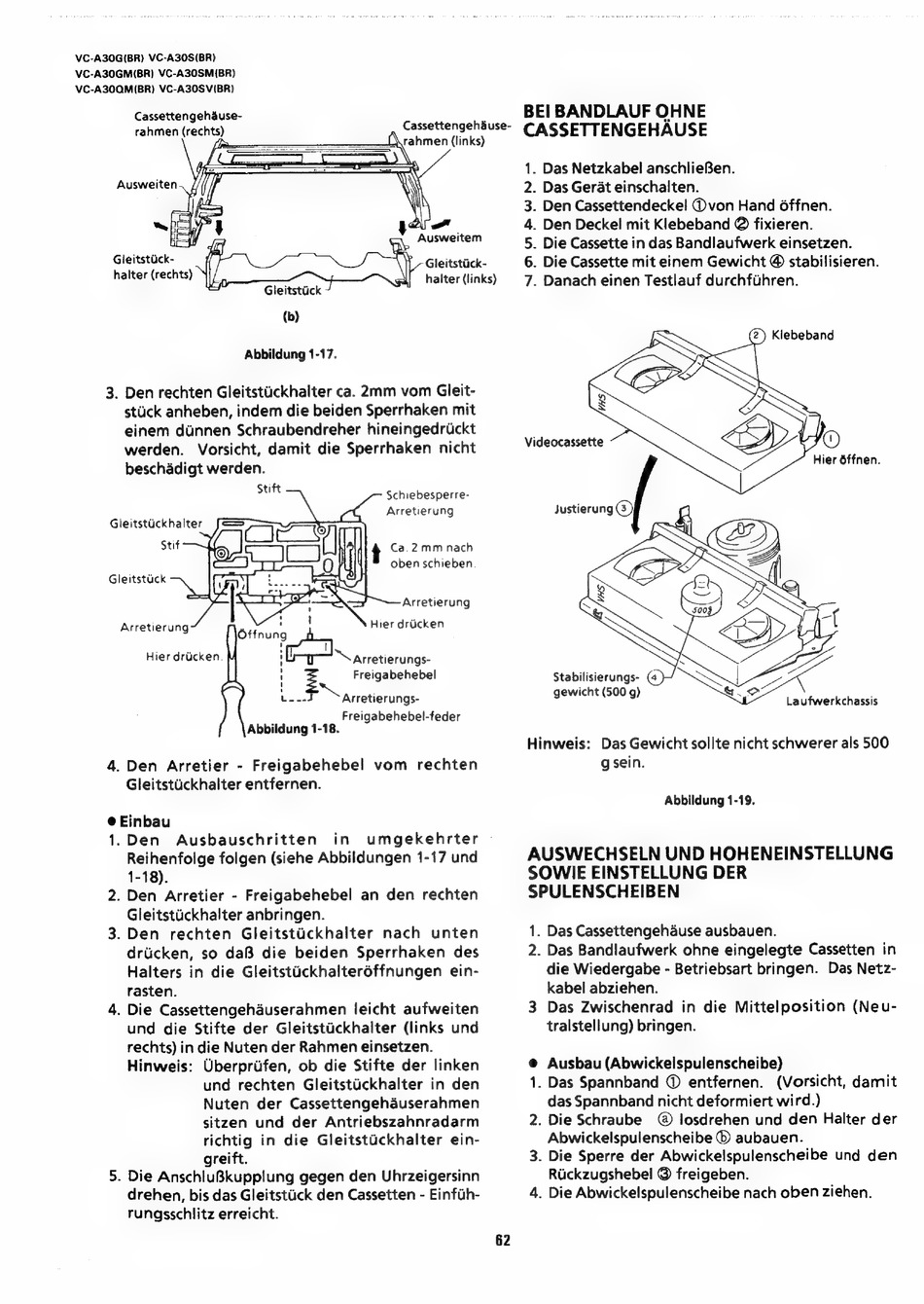

5. Die Cassette in das Bandlaufwerk einsetzen.
Gleitstick-
Gleitstiick-
6. Die Cassette mit einem Gewicht @ stabilisieren.
halter (rechts)
eee
halter (links)
7. Danach einen Testlauf durchfuhren.
(b)
Abbildung 1-17.
3. Den rechten Gleitstuckhalter ca. 2mm vom Gleit-
stick anheben, indem die beiden Sperrhaken mit
einem diinnen Schraubendreher hineingedrickt
werden.
Vorsicht, damit die Sperrhaken nicht
beschadigt werden.
Stift
Schiebesperre-
Arretierung
Stif
Ca.2mmnach
oben schieben
Gleitstuck
Arretierung
Offnung
'
Hier drucken.
:
\ arretierungs-
Freigabehebel
t---3
Arretierungs-
Freigabehebel-feder
Abbildung 1-18.
4. Den
Arretier - Freigabehebe!l
vom
rechten
Gleitstickhalter entfernen.
@ Einbau
1.Den
Ausbauschritten
in
umgekehrter
Reihenfolge folgen (siehe Abbildungen 1-17 und
1-18).
2. Den Arretier - Freigabehebel
an den rechten
Gleitstickhalter anbringen.
3. Den
rechten
Gleitstickhalter
nach
unten
drucken, so daB die beiden Sperrhaken
des
Halters in die Gleitstickhalteroffnungen
ein-
rasten.
4. Die Cassettengehauserahmen
leicht aufweiten
und die Stifte der Gleitstuckhalter (links und
rechts) in die Nuten der Rahmen einsetzen.
Hinweis:
Uberpriifen, ob die Stifte der linken
und rechten GleitstUckhalter in den
Nuten der Cassettengehauserahmen
sitzen und der Antriebszahnradarm
richtig in die Gleitstuckhalter ein-
greift.
5. Die AnschluBkupplung gegen den Uhrzeigersinn
drehen, bis das Gleitstuck den Cassetten - Einfth-
rungsschlitz erreicht.
62
gewicht (500 g)
Si. >
Laufwerkchassis
Hinweis:
Das Gewicht sollte nicht schwerer als 500
g sein.
Abbildung 1-19.
AUSWECHSELN UND HOHENEINSTELLUNG
SOWIE EINSTELLUNG DER
SPULENSCHEIBEN
1. Das Cassettengehause ausbauen.
2. Das Bandlaufwerk ohne eingelegte Cassetten in
die Wiedergabe - Betriebsart bringen.
Das Netz-
kabel abziehen.
3 Das Zwischenrad
in die Mittelposition (Neu-
tralstellung) bringen.
@ Ausbau (Abwickelspulenscheibe)
1. Das Spannband @ entfernen.
(Vorsicht, damit
das Spannband nicht deformiert wird.)
2. Die Schraube
@ losdrehen und den Halter der
Abwickelspulenscheibe © aubauen.
3. Die Sperre der Abwickelspulenscheibe und den
Ruckzugshebel © freigeben.
4. Die Abwickelspulenscheibe nach oben ziehen.
