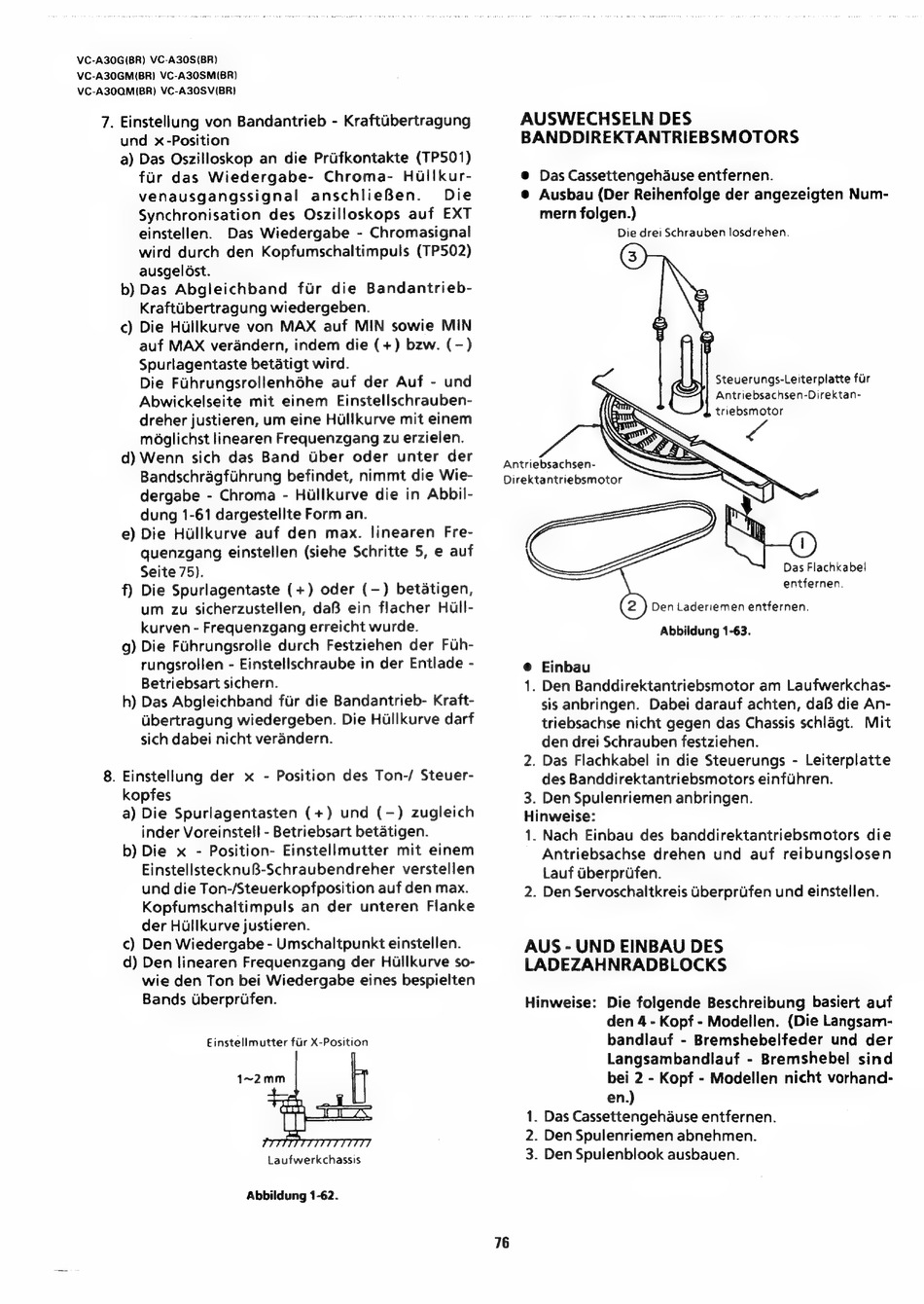

VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QMI(BR) VC-A30SV(BR}
7. Einstellung von Bandantrieb - Kraftubertragung
und x-Position
a) Das Oszilloskop an die Prifkontakte (TP501)
fur das Wiedergabe-
Chroma-
Hallkur-
venausgangssignal
anschlieBen.
Die
Synchronisation des Oszilloskops auf EXT
einstellen.
Das Wiedergabe - Chromasignal
wird durch den Kopfumschaltimpuls
(TP502)
ausgeldst.
b) Das Abgleichband
fur die Bandantrieb-
Kraftubertragung wiedergeben.
c) Die Hullkurve von MAX auf MIN sowie MIN
auf MAX verandern, indem die (+) bzw. (-)
Spurlagentaste betatigt wird.
Die Fuhrungsrollenhéhe auf der Auf - und
Abwickelseite mit einem
Einstellschrauben-
dreher justieren, um eine Hullkurve mit einem
moglichst linearen Frequenzgang zu erzielen.
d) Wenn
sich das Band
Uber oder unter der
Bandschragfiihrung befindet, nimmt die Wie-
dergabe - Chroma - Hullkurve die in Abbil-
dung 1-61 dargestellte Form an.
e) Die Hullkurve auf den max.
linearen
Fre-
quenzgang einstellen (siehe Schritte 5, e auf
Seite 75).
f) Die Spurlagentaste (+) oder (-) betatigen,
um zu sicherzustellen, daB ein flacher Hull-
kurven - Frequenzgang erreicht wurde.
g) Die Fihrungsrolle durch Festziehen der Fuh-
rungsrollen - Einstellschraube in der Entlade -
Betriebsart sichern.
h) Das Abgleichband fir die Bandantrieb- Kraft-
ubertragung wiedergeben. Die Hullkurve darf
sich dabei nicht verandern.
8. Einstellung der x - Position des Ton-/ Steuer-
kopfes
a) Die Spurlagentasten
(+) und (-) zugleich
inder Voreinstell - Betriebsart betatigen.
b) Die x - Position- Einstellmutter mit einem
EinstellstecknuB-Schraubendreher verstellen
und die Ton-/Steuerkopfposition auf den max.
Kopfumschaltimpuls an der unteren
Flanke
der Hullkurve justieren.
c) Den Wiedergabe - Umschaltpunkt einstellen.
d) Den linearen Frequenzgang der Hullkurve so-
wie den Ton bei Wiedergabe eines bespielten
Bands Uberprifen.
Einstellmutter fur X-Position
1~2mm
h
Laufwerkchassis
Abbildung 1-62.
Antriebsachsen-
AictateaetGs
Sa
76
AUSWECHSELN DES
BANDDIREKTANTRIEBSMOTORS
@ Das Cassettengehause entfernen.
@ Ausbau (Der Reihenfolge der angezeigten Num-
mern folgen.)
Die drei Schrauben losdrehen.
Steuerungs-Leiterplatte fur
Antriebsachsen-Direktan-
triebsmotor
Das Flachkabel
entfernen.
Den Laderiemen entfernen.
Abbildung 1-63.
@ Einbau
1. Den Banddirektantriebsmotor am Laufwerkchas-
sis anbringen.
Dabei darauf achten, daB die An-
triebsachse nicht gegen das Chassis schlagt.
Mit
den drei Schrauben festziehen.
2. Das Flachkabel in die Steuerungs - Leiterplatte
des Banddirektantriebsmotors einfilhren.
3. Den Spulenriemen anbringen.
Hinweise:
1. Nach Einbau des banddirektantriebsmotors die
Antriebsachse drehen und auf reibungslosen
Lauf dberprifen.
2. Den Servoschaltkreis Uberpriifen und einstellen.
AUS - UND EINBAU DES
LADEZAHNRADBLOCKS
Hinweise:
Die folgende Beschreibung basiert auf
den 4 - Kopf - Modellen.
(Die Langsam-
bandlauf - Bremshebelfeder und der
Langsambandlauf - Bremshebel
sind
bei 2 - Kopf - Modellen nicht vorhand-
en.)
1. Das Cassettengehduse entfernen.
2. Den Spulenriemen abnehmen.
3. Den Spulenblook ausbauen.
