VC-A30G(BR) VC-A30S(BR}
VC-A30GMIBR) VC-A30SM(BR}
VC-A30QMIBR) VC-A30SV(BR)

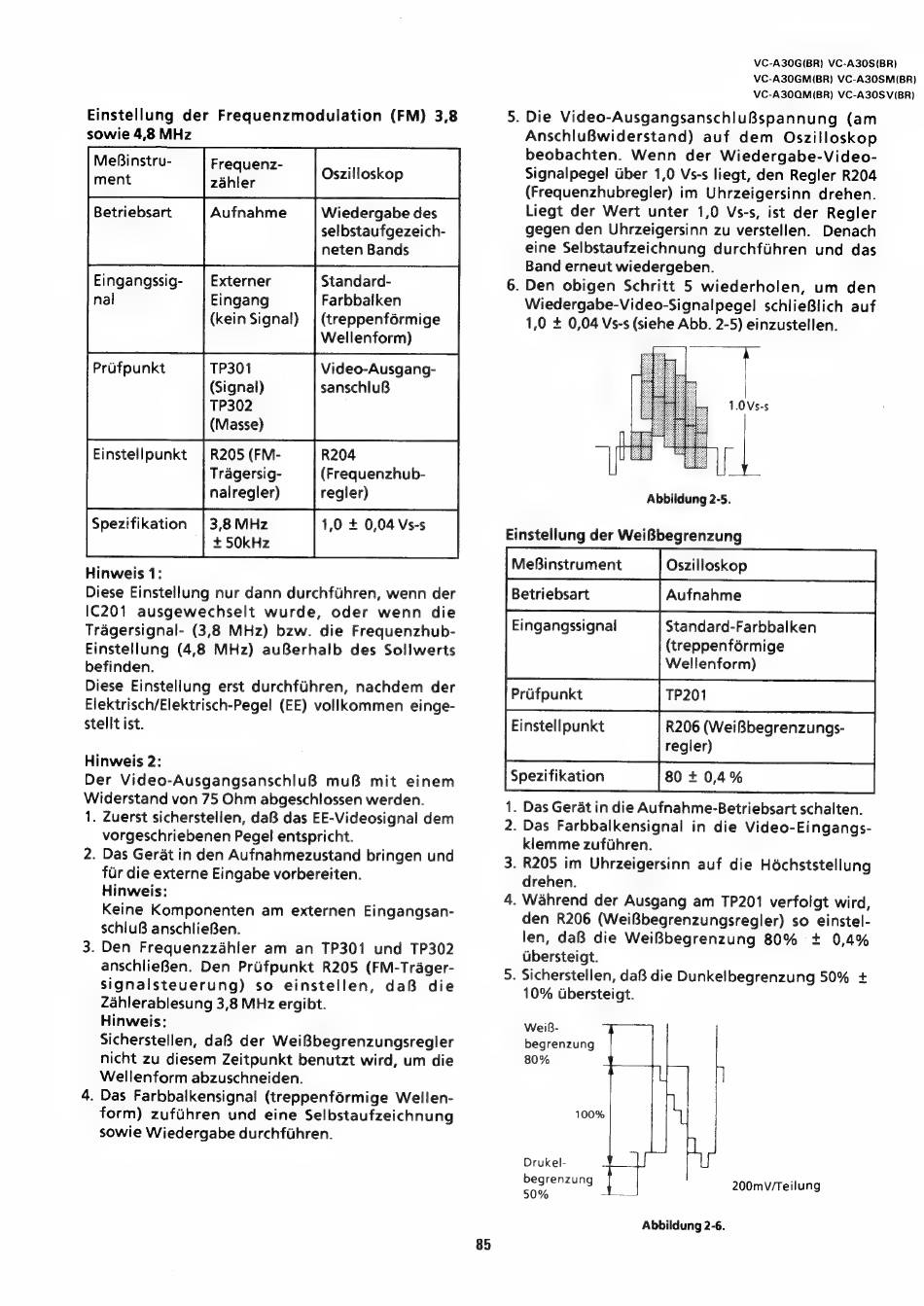

Einstellung der Frequenzmodulation
(FM) 3,8
sowie 4,8 MHz
MeBinstru-
Frequenz-
.
Betriebsart
Aufnahme
Wiedergabe des
selbstaufgezeich-
neten Bands
Eingangssig-
| Externer
Standard-
nal
Eingang
Farbbalken
(kein Signal) | (treppenférmige
Wellenform)
TP301
Video-Ausgang-
(Signal)
sanschluB
TP302
Prifpunkt
(Masse)
Einstellpunkt
| R205 (FM-
R204
Tragersig-
(Frequenzhub-
nalregler)
regler)
Spezifikation
| 3,8MHz
1,0 + 0,04 Vs-s
+ 50kHz
Hinweis 1:
Diese Einstellung nur dann durchfihren, wenn der
1C201
ausgewechselt
wurde,
oder wenn
die
Tragersignal- (3,8 MHz) bzw. die Frequenzhub-
Einstellung (4,8 MHz) auBerhalb des Sollwerts
befinden.
Diese Einstellung erst durchfihren, nachdem der
Elektrisch/Elektrisch-Pegel
(EE) vollkommen
einge-
stellt ist.
Hinweis 2:
Der Video-AusgangsanschluB
muB
mit einem
Widerstand von 75 Ohm abgeschlossen werden.
1. Zuerst sicherstellen, daB das EE-Videosignal dem
vorgeschriebenen Pegel entspricht.
2. Das Gerat in den Aufnahmezustand bringen und
fur die externe Eingabe vorbereiten.
Hinweis:
Keine Komponenten
am externen
Eingangsan-
schluB anschlieBen.
3. Den Frequenzzahler am an TP301
und TP302
anschlieBen. Den Prifpunkt R205 (FM-Trager-
signalsteuerung)
so einstellen,
daB
die
Zahlerablesung 3,8 MHz ergibt.
Hinweis:
Sicherstellen, daB der WeiBbegrenzungsregler
nicht zu diesem Zeitpunkt benutzt wird, um die
Wellenform abzuschneiden.
4. Das Farbbalkensignal (treppenférmige Wellen-
form) zufuihren und eine Selbstaufzeichnung
sowie Wiedergabe durchfihren.
5. Die Video-AusgangsanschluBspannung
(am
AnschluBwiderstand)
auf dem
Oszilloskop
beobachten.
Wenn
der Wiedergabe-Video-
Signalpegel Uber 1,0 Vs-s liegt, den Regler R204
(Frequenzhubregler) im Uhrzeigersinn drehen.
Liegt der Wert
unter
1,0 Vs-s, ist der Regler
gegen den Uhrzeigersinn zu verstellen.
Denach
eine Selbstaufzeichnung durchfuhren
und das
Band erneut wiedergeben.
6. Den obigen Schritt 5 wiederholen,
um
den
Wiedergabe-Video-Signalpegel
schlieBlich auf
1,0 + 0,04 Vs-s (siehe Abb. 2-5) einzustellen.
mi
1.0Vs-s
Abbildung 2-5.
Einstellung der WeiBbegrenzung
MeBinstrument
Oszilloskop
Eingangssignal
Standard-Farbbalken
(treppenférmige
Wellenform)
Prifpunkt
TP201
Einstellpunkt
R206 (WeiBbegrenzungs-
regler)
Spezifikation
80 +0,4%
1. Das Gerat in die Aufnahme-Betriebsart schalten.
2. Das Farbbalkensignal
in die Video-Eingangs-
klemme zufihren.
3. R205 im Uhrzeigersinn auf die Héchststellung
drehen.
WeiB-
begrenzung
80%
100%
Drukel-
begrenzung
50%
-
Abbildung 2-6.
200mvV/Teilung
