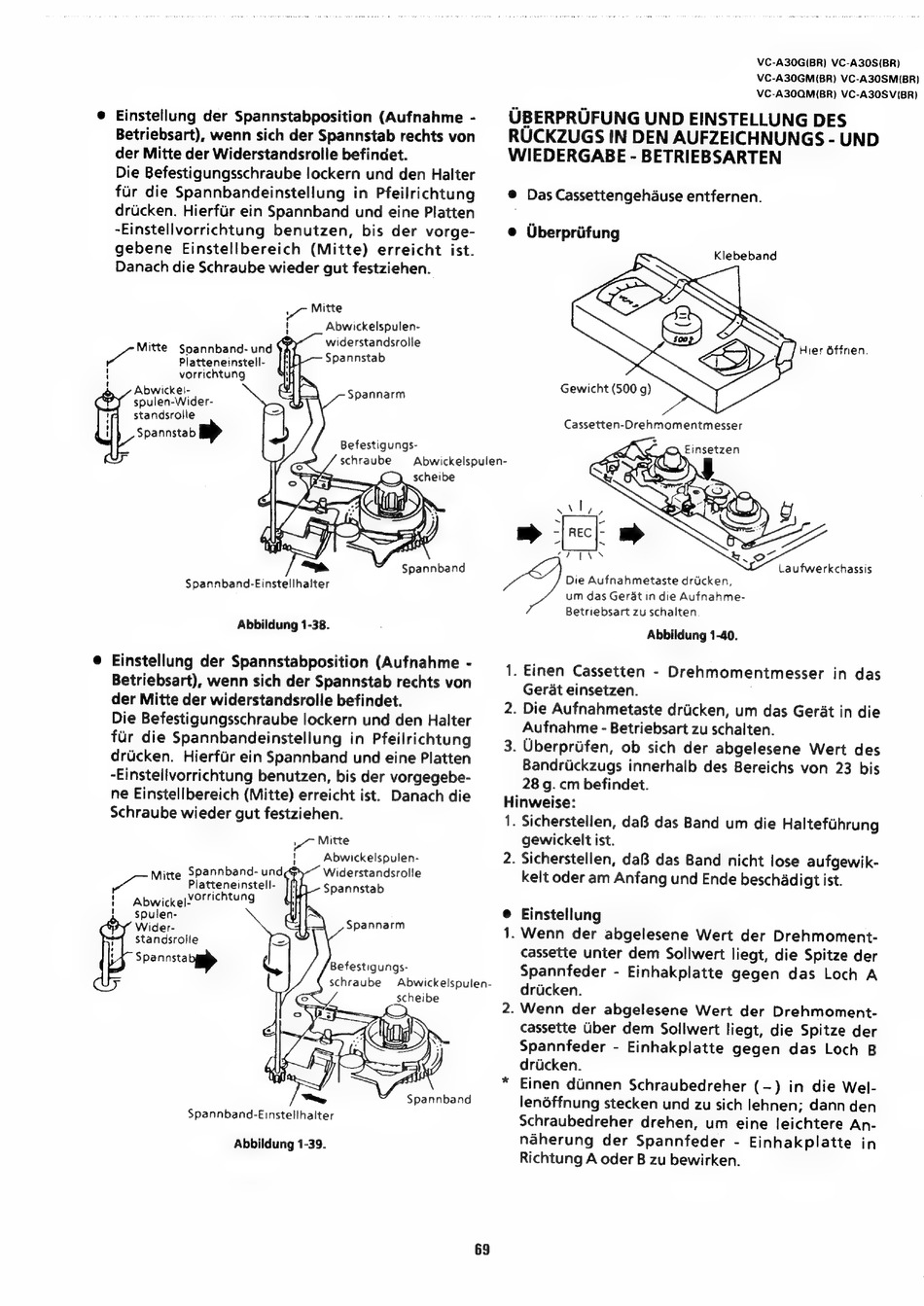

® Einstellung der Spannstabposition (Aufnahme -
Betriebsart), wenn sich der Spannstab rechts von
der Mitte der Widerstandsrolle befindet.
Die Befestigungsschraube lockern und den Halter
fir die Spannbandeinstellung
in Pfeilrichtung
drucken. Hierfir ein Spannband und eine Platten
-Einstellvorrichtung
benutzen,
bis der vorge-
gebene
Einstellbereich
(Mitte)
erreicht
ist.
Danach die Schraube wieder gut festziehen.
Mitte
Abwickelspulen-
widerstandsrolie
Spannstab
Mitte
Soannband- und
we
Platteneinstell-
vorrichtung
Abwickel-
spulen-Wider-
standsrolle
Spannstab
Spannarm
Befestigungs-
schraube
scheibe
Spannband-Einstellhalter
Abbildung 1-38.
@ Einstellung der Spannstabposition (Aufnahme -
Betriebsart), wenn sich der Spannstab rechts von
der Mitte der widerstandsrolle befindet.
Die Befestigungsschraube lockern und den Halter
fir die Spannbandeinstellung
in Pfeilrichtung
drucken.
Hierfur ein Spannband und eine Platten
-Einstelivorrichtung benutzen, bis der vorgegebe-
ne Einstellbereich (Mitte) erreicht ist. Danach die
Schraube wieder gut festziehen.
:
Mitte
!
Abwickelspulen-
Mitte SPannband-
u n d e
Widerstandsrolle
ae
Platteneinstell-
Spannstab
'
Abwickelvorrichtung
!
spulen-
Wider-
standsroile
Spannsta byl
c
Spannarm
Befestigungs-
schraube
Abwickelspulen-
scheibe
Spannband-Einstellhalter
Abbildung 1-39.
Abwickelspulen-
VC-A30G(BR)
VC-A30S(BR)
VC-A30GMIBR)
VC-A30SM(BR)
VC-A30QM(BR)
VC-A30SV(BR)
UBERPRUFUNG UND EINSTELLUNG DES
RUCKZUGS IN DEN AUFZEICHNUNGS - UND
WIEDERGABE - BETRIEBSARTEN
@ Das Cassettengehause entfernen.
e Uberprifung
Hier Sffnen.
Laufwerkchassis
Die Aufnahmetaste drucken,
um das Gerat in die Aufnahme-
Betriebsart zu schalten
Abbildung 1-40.
Hinweise:
Einstellung
