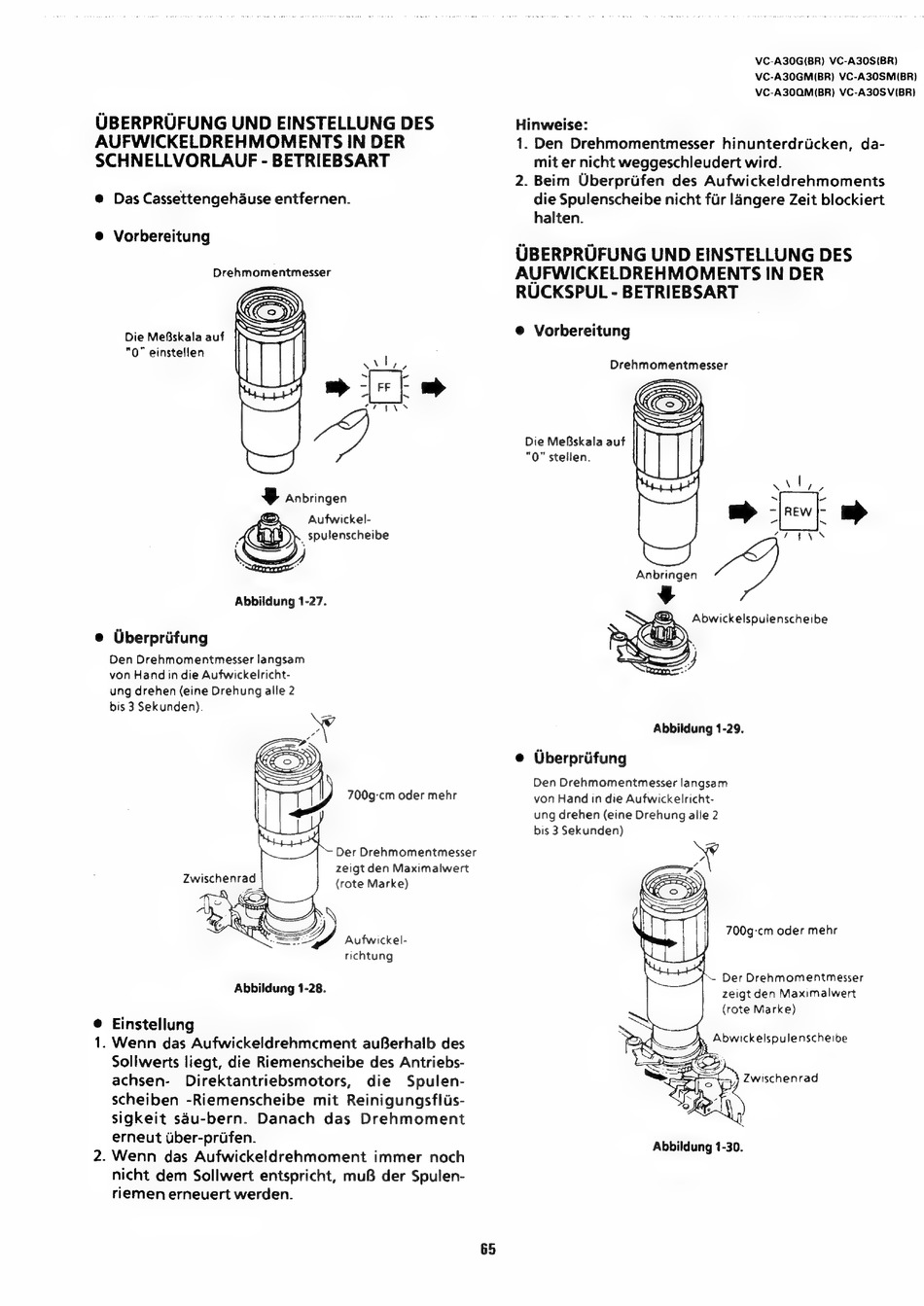

UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKELDREHMOMENTS IN DER
SCHNELLVORLAUF - BETRIEBSART
® Das Cassettengehause entfernen.
® Vorbereitung
Drehmomentmesser
Die MeBskala auf
"0" einstellen
3
Anbringen
Aufwickel-
;
_ spulenscheibe
Abbildung 1-27.
e Uberprifung
Den Drehmomentmesser langsam
von Hand in die Aufwickelricht-
ung drehen (eine Drehung alle 2
bis 3 Sekunden).
Der Drehmomentmesser
zeigt den Maximalwert
{rote Marke)
Aufwickel-
richtung
Abbildung 1-28.
@ Einstellung
. Wenn das Aufwickeldrehmcment auBerhalb des
Sollwerts liegt, die Riemenscheibe des Antriebs-
achsen-
Direktantriebsmotors,
die
Spulen-
scheiben -Riemenscheibe
mit Reinigungsflis-
sigkeit sdu-bern.
Danach
das Drehmoment
erneut iber-priifen.
2. Wenn
das Aufwickeldrehmoment
immer noch
nicht dem Sollwert entspricht, muB der Spulen-
riemen erneuert werden.
_=
65
VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SMI(BR)
VC-A300M(BR) VC-A30SV(BR)
Hinweise:
1. Den Drehmomentmesser hinunterdricken, da-
mit er nicht weggeschleudert wird.
2. Beim Uberprifen des Aufwickeldrehmoments
die Spulenscheibe nicht fiir langere Zeit blockiert
halten.
UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKELDREHMOMENTS IN DER
RUCKSPUL - BETRIEBSART
@ Vorbereitung
Drehmomentmesser
Die MeBskala auf
"0" stellen.
Abbildung 1-29.
© Uberpriifung
Den Drehmomentmesser langsam
von Hand in die Aufwickelricht-
ung drehen (eine Drehung alle 2
bis 3 Sekunden)
700g-cm oder mehr
Der Drehmomentmesser
zeigt den Maximalwert
(rote Marke)
Abbildung 1-30.
