VC-A30G(BR) VC-A30S(BR)
VC-A30GMIBR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)
1.
2.

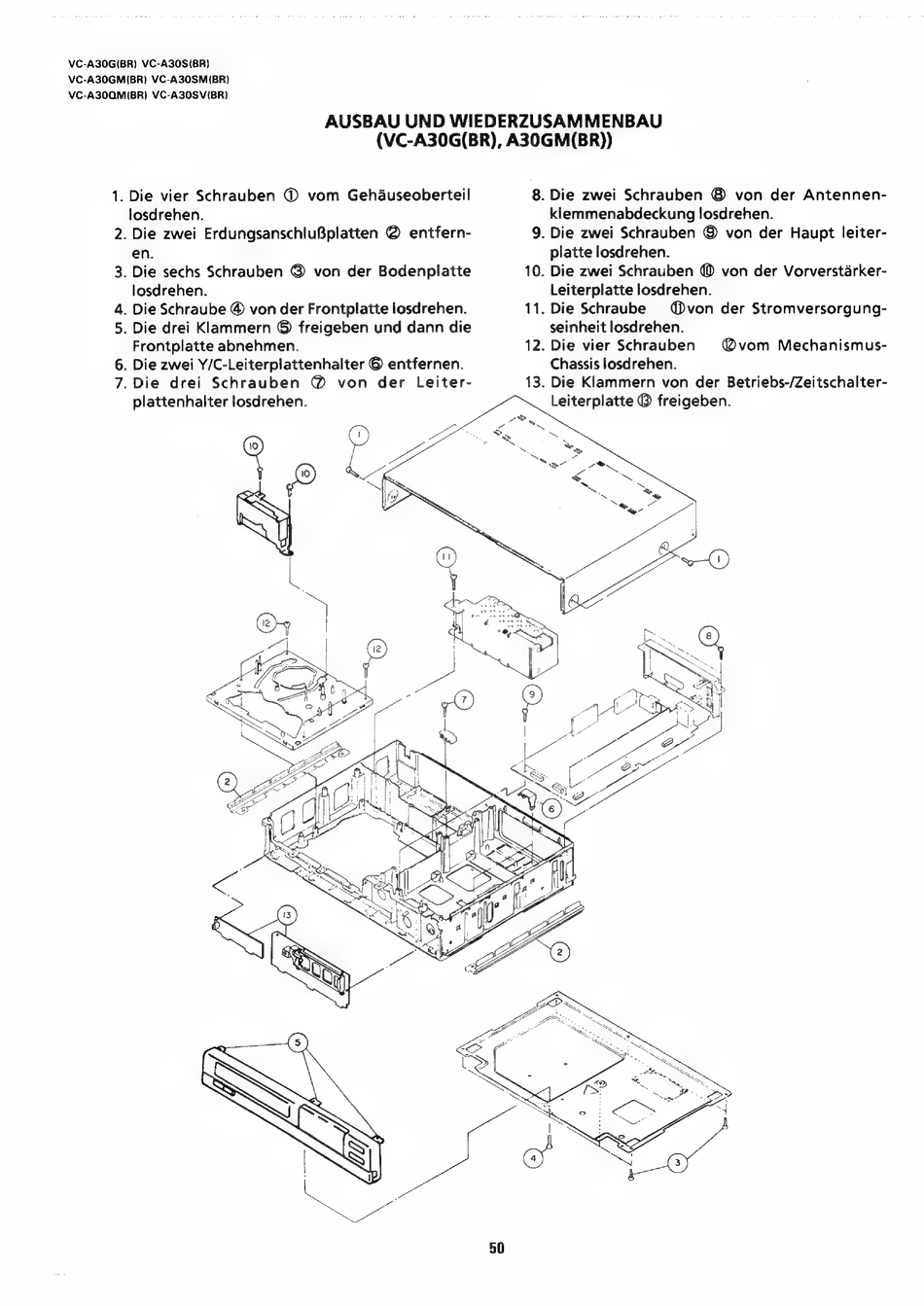

AUSBAU UND WIEDERZUSAMMENBAU
(VC-A30G(BR), A30GM(BR))
Die vier Schrauben
@ vom Gehduseoberteil
losdrehen.
Die zwei ErdungsanschluBplatten @ entfern-
en.
. Die sechs Schrauben @ von der Bodenplatte
losdrehen.
Die Schraube @ von der Frontplatte losdrehen.
. Die drei Klammern © freigeben und dann die
Frontplatte abnehmen.
. Die zwei Y/C-Leiterplattenhalter © entfernen.
.Die
drei
Schrauben
@
von
der
Leiter-
plattenhalter losdrehen.
8.
. Die Schraube
. Die vier Schrauben
Die zwei Schrauben © von der Antennen-
klemmenabdeckung losdrehen.
. Die zwei Schrauben @ von der Haupt leiter-
platte losdrehen.
. Die zwei Schrauben @ von der Vorverstarker-
Leiterplatte losdrehen.
@von der Stromversorgung-
seinheit losdrehen.
@vom
Mechanismus-
Chassis losdrehen.
. Die Klammern
von der Betriebs-/Zeitschalter-
Leiterplatte ® freigeben.
