VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR}
VC-A30QM(BR) VC-A30SV(BR)}
@
Einstellung
1. Wenn das Aufwickeldrehmoment auBerhalb des
Sollwerts liegt, die Riemenscheibe des Antrieb-
sachsen - Direktantriebsmotors,
die Spulen-
scheiben
- Riemenscheibe
mit Reinigungs-
flUssigkeit s4ubern.
Danach das Drehmoment
erneut Uberprifen.
2. Wenn das Aufwickeldrehmoment
immer noch
nicht dem Sollwert entspricht, muB der Spulen-
riemen erneuert werden.
Hinweise:
1. Den Drehmomentmesser
hinunterdriicken, da-
mit er nicht weggeschleudert wird.
2. Beim Uberprifen des Aufwickeldrenhmoments
die Spulensocheibe nicht fur langere zeit block-
iert halten.

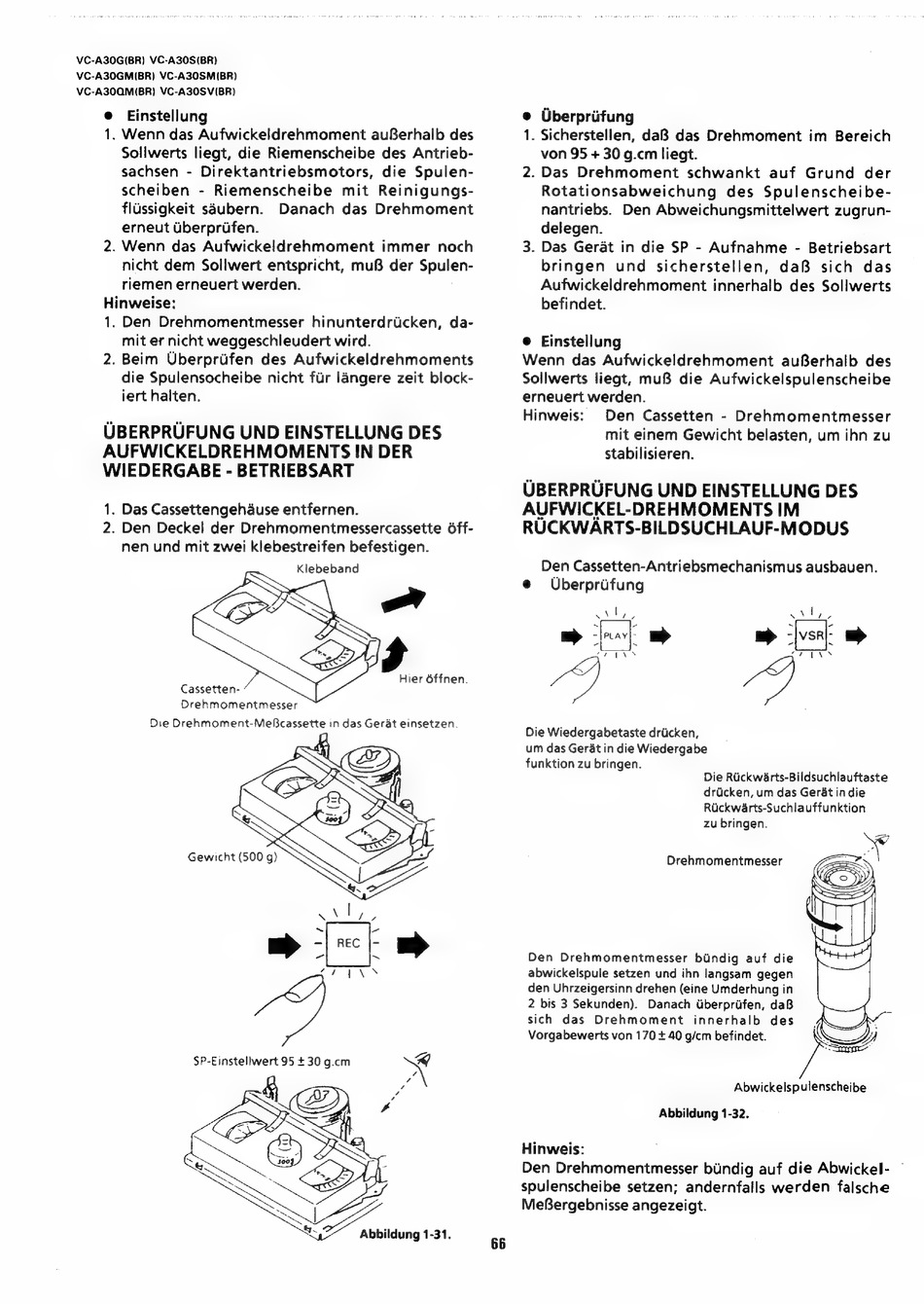

UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKELDREHMOMENTS IN DER
WIEDERGABE - BETRIEBSART
1. Das Cassettengehause entfernen.
2. Den Deckel der Drehmomentmessercassette Off-
nen und mit zwei klebestreifen befestigen.
Klebeband
Hier Offnen.
Cassetten-
Drehmomentmesser
Die Drehmoment-Mefcassette in das Gerat einsetzen.
e Uberpriifung
. Sichersteilen, daB das Drehmoment im Bereich
von 95 + 30 g.cm liegt.
2. Das Drehmoment
schwankt
auf Grund
der
Rotationsabweichung
des Spulenscheibe-
nantriebs.
Den Abweichungsmittelwert zugrun-
delegen.
3. Das Gerdt in die SP - Aufnahme
- Betriebsart
bringen
und
sicherstellen,
daB
sich das
Aufwickeldrehmoment innerhalb des Sollwerts
befindet.
_
® Einstellung
Wenn das Aufwickeldrehmoment
auBerhalb des
Sollwerts liegt, muB die Aufwickelspulenscheibe
erneuert werden.
Hinweis:
Den
Cassetten
- Drehmomentmesser
mit einem Gewicht belasten, um ihn zu
stabilisieren.
UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKEL-DREHMOMENTS IM
RUCKWARTS-BILDSUCHLAUF-MODUS
Den Cassetten-Antriebsmechanismus ausbauen.
@
Uberprifung
vvte,
eu,
mio] mp
mp -|vsrl: mp
Ca ae ais eS
7
Die Wiedergabetaste driicken,
um das Gerat in die Wiedergabe
funktion zu bringen.
Die Rickwarts-Bildsuchlauftaste
dracken, um das Gerat indie
Ruckwarts-Suchlauffunktion
zu bringen.
Drehmomentmesser
Den
Drehmomentmesser
biindig auf die
abwickelspule setzen und ihn langsam gegen
den Uhrzeigersinn drehen (eine Umderhung in
2 bis 3 Sekunden).
Danach dberprifen, daB
sich
das
Drehmoment
innerhalb
des
Vorgabewerts von 170 + 40 g/cm befindet.
Abwickelspulenscheibe
Abbildung 1-32.
Hinweis:
Den Drehmomentmesser btindig auf die Abwickel-
—
spulenscheibe setzen; andernfalls werden
falsche
MeBergebnisse angezeigt.
