VC-A30G(BR) VC-A30S(BR)
VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A300M(BR) VC-A30SV(BR}
VC-A30QM(BR) VC-A30SV(BR)

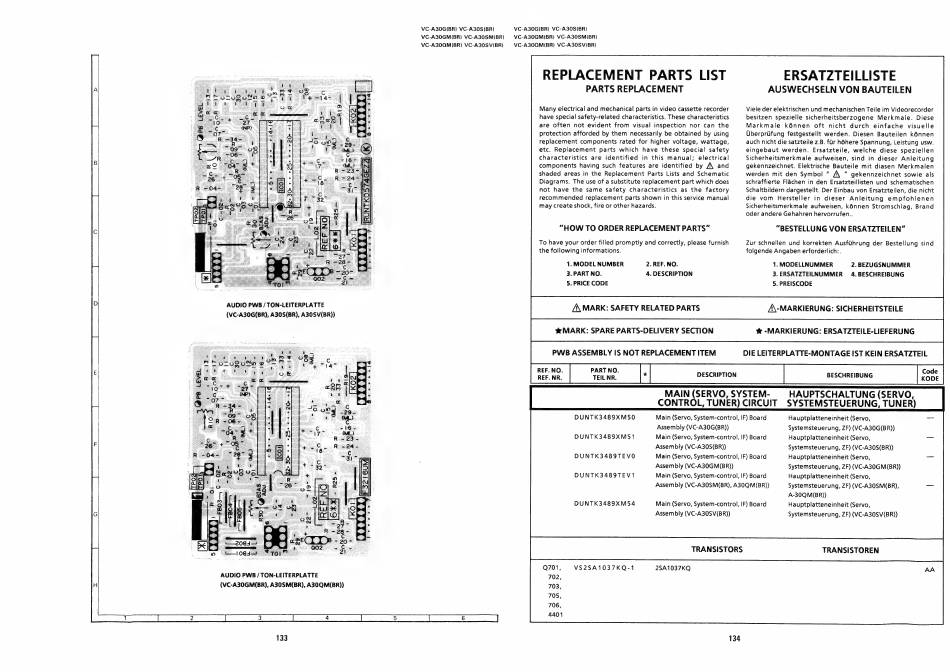

REPLACEMENT
PARTS LIST
ERSATZTEILLISTE
PARTS REPLACEMENT
AUSWECHSELN VON BAUTEILEN
Many electrical and mechanical parts in video cassette recorder
Viele der elektrischen und mechanischen Teile im Videorecorder
have special safety-related characteristics. These characteristics
besitzen spezielle sicherheitsberzogene
Merkmale.
Diese
are often not evident from visual inspection nor can the
Markmale
kénnen
oft nicht
durch
einfache
visuelle
protection afforded by them necessarily be obtained by using
Uberprifung festgestellt werden. Diesen Bauteilen kénnen
replacement components rated for higher voltage, wattage,
auch nicht die satzteile z.B. fur hhere Spannung, Leistung usw.
etc. Replacement
parts which
have these special safety
eingebaut werden.
Ersatzteile, welche
diese speziellen
characteristics
are identified
in this manual;
electrical
Sicherheitsmerkmale
aufweisen, sind in dieser Anleitung
components having such features are identified by A\ and
gekennzeichnet. Elektrische Bauteile mit diasen Merkmalen
shaded areas in the Replacement Parts Lists and Schematic
werden
mit den Symbol " AA " gekennzeichnet sowie als
Diagrams.
The use of a substitute replacement part which does
schraffierte Flachen in den Ersatzteillisten und schematischen
not have the same safety characteristics as the factory
Schaltbildern dargestellt. Der Einbau von Ersatzteilen, die nicht
recommended replacement parts shown in this service manual
die vom
Hersteller
in dieser
Anleitung
empfohlenen
may create shock, fire or other hazards.
Sicherheitsmerkmale aufweisen, kénnen Stromschlag, Brand
oder andere Gehahren hervorrufen..
"HOW TO ORDER REPLACEMENT PARTS"
"BESTELLUNG VON ERSATZTEILEN"
To have your order filled promptly and correctly, please furnish
Zur schnellen und korrekten Ausfiihrung der Bestellung sind
the following informations.
folgende Angaben erforderlich:.
1. MODEL NUMBER
2. REF. NO.
1. MODELLNUMMER
2. BELUGSNUMMER
3. PART NO.
4. DESCRIPTION
3. ERSATZTEILNUMMER
4. BESCHREIBUNG
5. PRICE CODE
5. PREISCODE
AUDIO PWB/ TON-LEITERPLATTE
w& MARK: onate PARTS-DELIVERY SECTION ©
w& -MARKIERUNG: ERSATZTEILE-LIEFERUNG
PWB ASSEMBLY IS NOT REPLACEMENT ITEM
DIE LEITERPLATTE-MONTAGE IST KEIN ERSATZTEIL
ee ame Tere) _—(
MAIN (SERVO, SYSTEM-
HAUPTSCHALTUNG (SERVO,
CONTROL, TUNER) CIRCUIT
SYSTEMSTEUERUNG, TUNER)
DUNTK3489XM50
Main (Servo, System-control, IF) Board
Hauptplatteneinheit (Servo,
Assembly (VC-A30G(BR))
Systemsteuerung, ZF) (VC-A30G(BR))
DUNTK3489XM51
Main (Servo, System-control, IF) Board
Hauptplatteneinheit (Servo,
Assembly (VC-A30S(BR))
Systemsteuerung, ZF) (VC-A30S(BR))
DUNTK3489TEVO
Main (Servo, System-control, IF) Board
Hauptplatteneinheit (Servo,
Assembly (VC-A30GM(BR))
Systemsteuerung, ZF) (VC-A30GM(BR))
DUNTK3489TEV1
Main (Servo, System-control, IF) Board
Hauptplatteneinheit (Servo,
Assembly (VC-A30SM(BR), A30QM(BR))
Systemsteuerung, ZF) (VC-A30SM(BR),
A-30QM(BR))
DUNTK3489XM54
Main (Servo, System-control, IF) Board
Hauptplatteneinheit (Servo,
Assembly (VC-A30SV(BR))
Systemsteuerung, ZF) (VC-A30SV(BR))
TRANSISTORS
TRANSISTOREN
VS2SA1037KQ-1
2SA1037KQ
AUDIO PWB/TON-LEITERPLATTE
(VC-A30GM(BR), A30SM(BR), A30QM(BR))
133
134
