VC-A30G(BR) VC-A30S(BR)
VC-A30GMI(BR) VC-A30SM(BR)
VC-A300M(BR) VC-A30SV{BR)

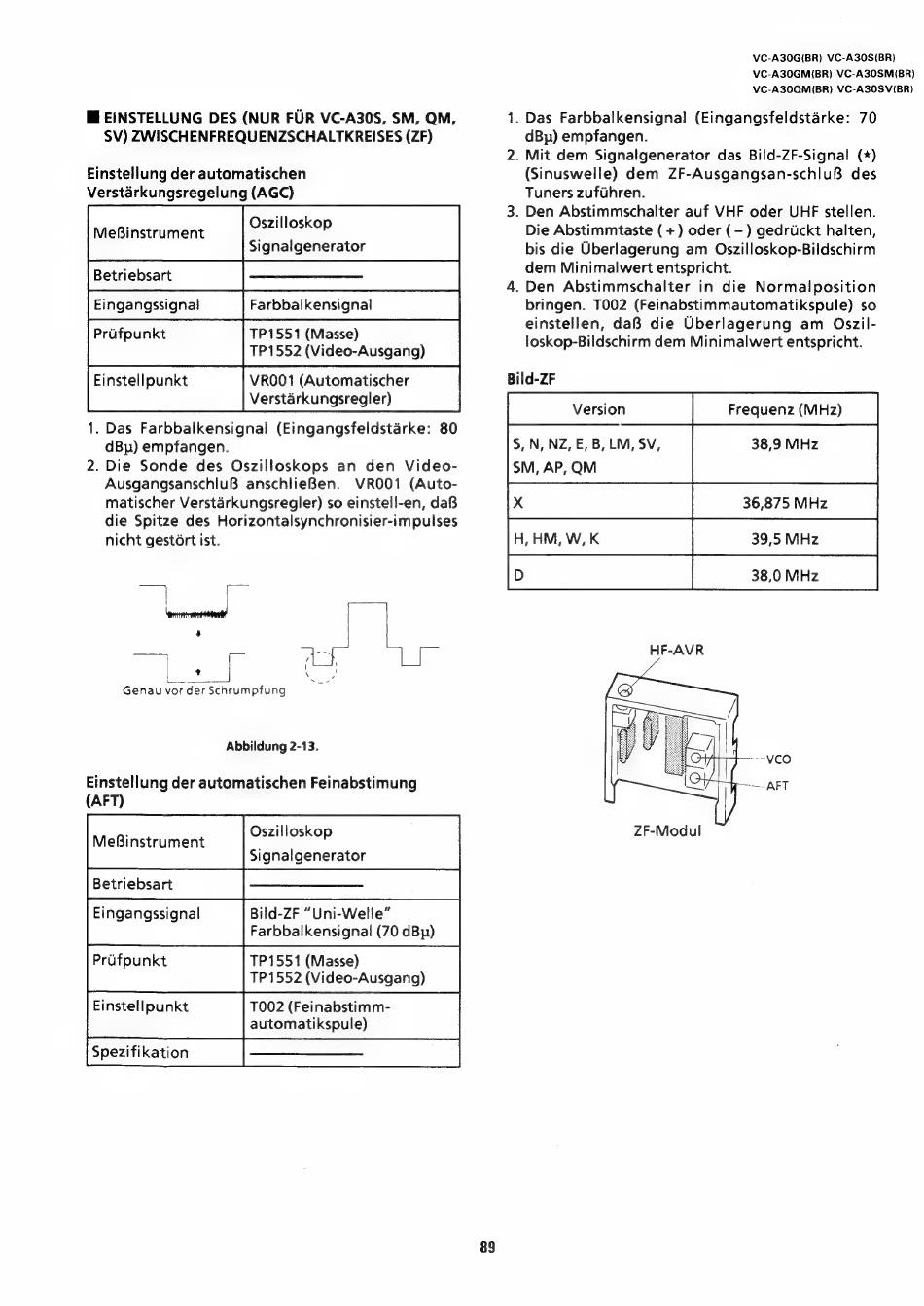

Mi EINSTELLUNG DES (NUR FUR VC-A30S, SM, QM,
SV) ZWISCHENFREQUENZSCHALTKREISES (ZF)
Einstellung der automatischen
Verstarkungsregelung (AGC)
Oszilloskop
Signalgenerator
Farbbalkensignal
TP1551 (Masse)
TP1552 (Video-Ausgang)
VRO01 (Automatischer
Verstarkungsregler)
MeBinstrument
Betriebsart
Eingangssignal
Prifpunkt
Einstellpunkt
1. Das Farbbalkensignal
(Eingangsfeldstarke:
80
dB) empfangen.
2. Die Sonde
des Oszilloskops
an den Video-
Ausgangsanschlu8 anschlieBen.
VROO1
(Auto-
matischer Verstarkungsregler) so einstell-en, da8B
die Spitze des Horizontalsynchronisier-impulses
nicht gestort ist.
a
ue
|
+
is
ee
Genau vor der Schrumpfung
Abbildung 2-13.
Einstellung der automatischen Feinabstimung
(AFT)
MeBinstrument
Oszilloskop
Signalgenerator
Bild-ZF "Uni-Welle"
Farbbalkensignal (70 dBy)
TP1551 (Masse)
TP1552 (Video-Ausgang)
T002 (Feinabstimm-
automatikspule)
Betriebsart
Eingangssignal
Prifpunkt
Einstellpunkt
Spezifikation
89
1. Das Farbbalkensignal
(Eingangsfeldstarke:
70
dBy) empfangen.
2. Mit dem Signalgenerator das Bild-ZF-Signal (*)
(Sinuswelle) dem
ZF-Ausgangsan-schluB
des
Tuners zufuihren.
3. Den Abstimmschalter auf VHF oder UHF stellen.
Die Abstimmtaste (+) oder (-) gedrtickt halten,
bis die Uberlagerung am Oszilloskop-Bildschirm
dem Minimalwert entspricht.
4. Den Abstimmschalter
in die Normalposition
bringen. T002 (Feinabstimmautomatikspule) so
einstellen, daB die Uberlagerung
am
Oszil-
loskop-Bildschirm dem Minimalwert entspricht.
Bild-ZF
Version
Frequenz (MHz)
S,N, NZ, E, B, LM, SV,
SM, AP, QM
H, HM, W, K
39,5 MHz
38,9 MHz
HF-AVR
ZF-Modul
