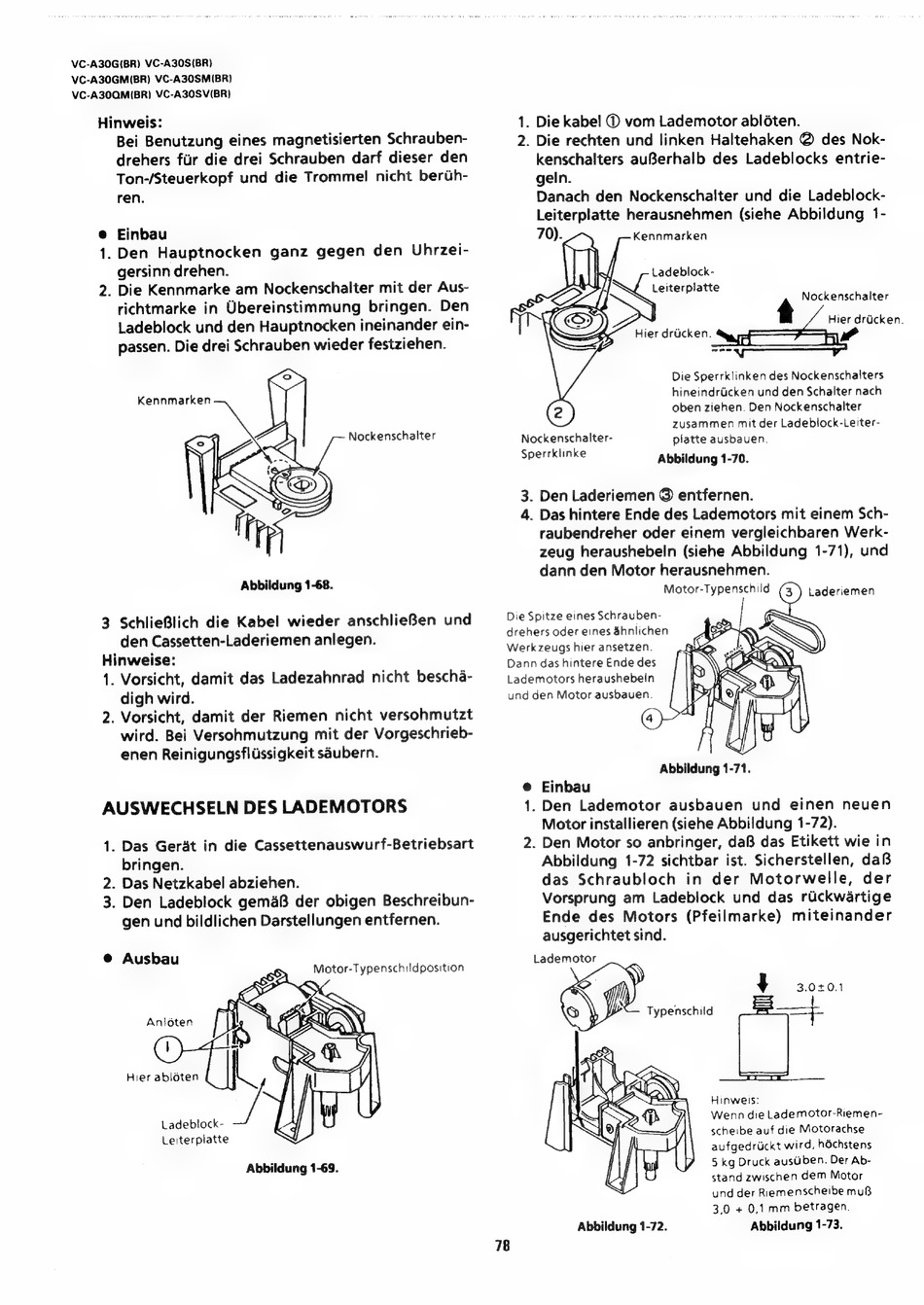

VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)
Hinweis:
Bei Benutzung eines magnetisierten Schrauben-
drehers fur die drei Schrauben darf dieser den
Ton-/Steuerkopf und die Trommel
nicht berth-
ren.
® Einbau
Nockenschalter
Abbildung 1-68.
Hinweise:
AUSWECHSELN DES LADEMOTORS
1. Das Gerat in die Cassettenauswurf-Betriebsart
bringen.
. Das Netzkabel abziehen.
. Den Ladeblock gema8 der obigen Beschreibun-
gen und bildlichen Darstellungen entfernen.
WN
® Ausbau
Anloten
Hier abloten
Ladeblock-
Leiterpiatte
Abbildung 1-69.
78
drehers oder eines &hniichen
Werkzeugs hier ansetzen.
. Die kabel
© vom Lademotor abléten.
. Die rechten und linken Haltehaken @ des Nok-
kenschalters auBerhalb des Ladeblocks entrie-
geln.
Danach den Nockenschalter und die Ladeblock-
Leiterplatte herausnehmen (siehe Abbildung
1-
Kennmarken
N—
Ladeblock-
Leiterplatte
Nockenschaiter
ft
Hier driicken.
Hier drcken.
-—-<
Die Sperrklinken des Nockenschaiters
hineindricken und den Schalter nach
oben ziehen. Den Nockenschalter
zusammen
mit der Ladeblock-Leiter-
platte ausbauen.
Abbildung 1-70.
Nockenschalter-
Sperrklinke
3. Den Laderiemen © entfernen.
4. Das hintere Ende des Lademotors mit einem Sch-
raubendreher oder einem vergleichbaren Werk-
zeug heraushebeln (siehe Abbildung 1-71), und
dann den Motor herausnehmen.
Motor-Typenschild
Laderiemen
Die Spitze eines Schrauben-
Dann das hintere Ende des
Lademotors heraushebeln
und den Motor ausbauen.
Abbildung 1-71.
@ Einbau
1. Den Lademotor ausbauen
und einen neuen
Motor installieren (siehe Abbildung 1-72).
2. Den Motor so anbringer, daB das Etikett wie in
Abbildung 1-72 sichtbar ist. Sicherstellen, daB
das Schraubloch
in der Motorwelle,
der
Vorsprung am
Ladeblock
und das ruckwartige
Ende
des Motors
(Pfeilmarke)
miteinander
ausgerichtet sind.
Lademotor
4
3.0+0.1
Hinwels:
scheibe auf die Motorachse
aufgedrickt wird, héchstens
5 kg Druck austuiben. Der Ab-
stand zwischen dem Motor
und der Riemenscheibe muB
3,0 + 0,1 mm
betragen.
Abbildung 1-73.
Abbildung 1-72.
