VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A300QM(BR) VC-A30SV(BR)

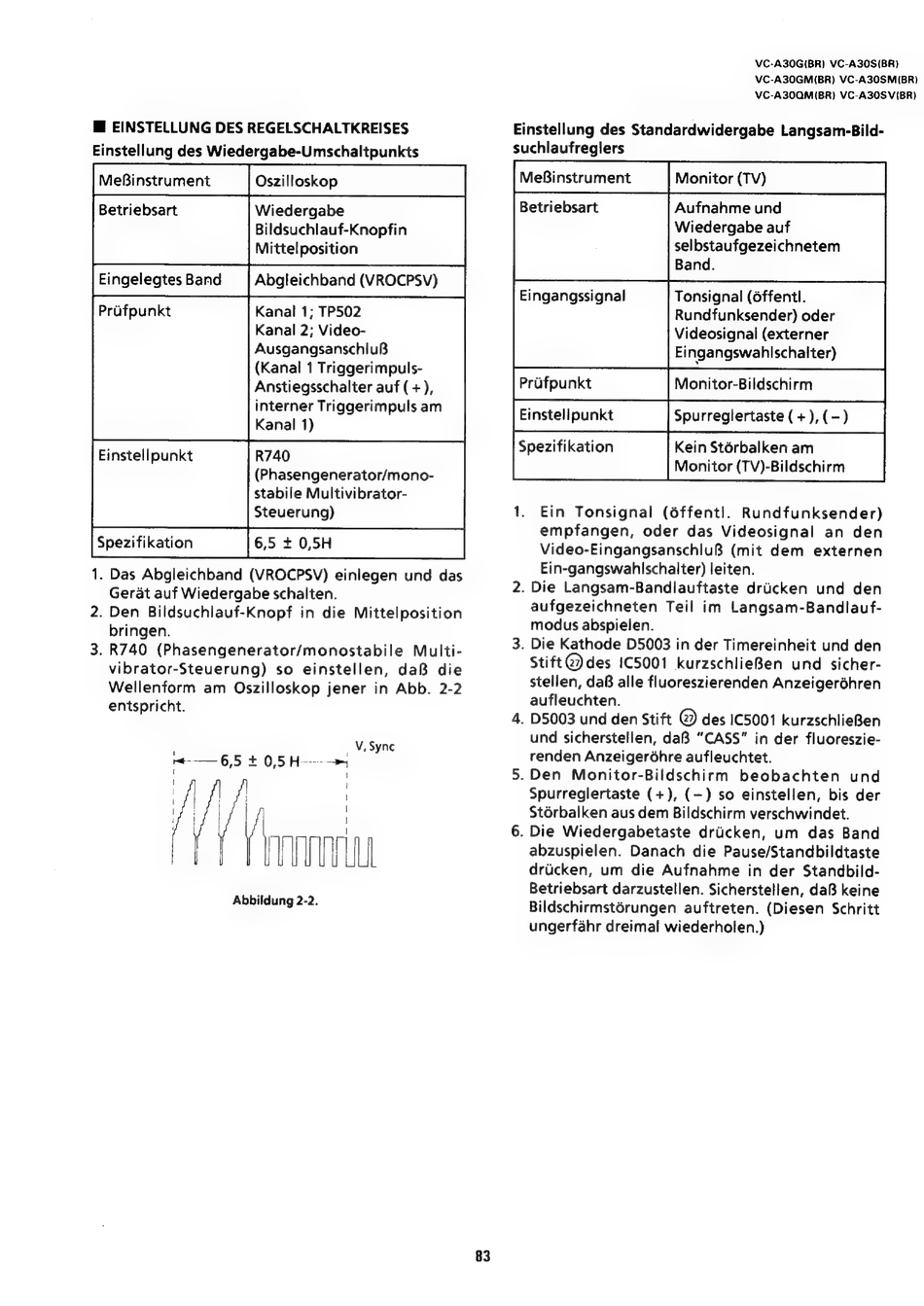

Mi EINSTELLUNG DES REGELSCHALTKREISES
Einstellung des Wiedergabe-Umschaltpunkts
MeBinstrument
Oszilloskop
ae
Bildsuchlauf-Knopfin
Eingelegtes Band
Abgleichband (VROCPSV)
Mittel position
Prafpunkt
Kanal 1; TP502
Kanal 2; Video-
Einstellpunkt
Ausgangsanschlu8
(Kanal 1 Triggerimpuls-
Anstiegsschalter auf (+),
interner Triggerimpuls am
Kanal 1)
R740
(Phasengenerator/mono-
stabile Multivibrator-
Steuerung)
6,5 + 0,5H
1. Das Abgleichband (VROCPSV) einlegen und das
Gerat auf Wiedergabe schalten.
2. Den Bildsuchlauf-Knopf in die Mittelposition
bringen.
3. R740
(Phasengenerator/monostabile
Multi-
vibrator-Steuerung)
so einstellen,
daB die
Wellenform am Oszilloskop jener in Abb. 2-2
entspricht.
Spezifikation
Abbildung 2-2.
83
Einstellung des Standardwidergabe Langsam-Bild-
suchlaufreglers
MeBinstrument
Monitor (TV)
Betriebsart
Aufnahme und
Wiedergabe auf
Eingangssignal
selbstaufgezeichnetem
Band.
Tonsignal (6ffentl.
Rundfunksender) oder
Videosignal (externer
Eingangswahlschalter)
Prifpunkt
Monitor-Bildschirm
Einstellpunkt
Spurreglertaste (+), (-)
Spezifikation
Kein Stérbalken am
Monitor (TV)-Bildschirm
1.
Ein Tonsignal
(6ffentl.
Rundfunksender)
empfangen,
oder das Videosignal
an den
Video-EingangsanschluB (mit dem
externen
Ein-gangswahlschalter) leiten.
2. Die Langsam-Bandlauftaste driicken und den
aufgezeichneten
Teil im Langsam-Bandlauf-
modus abspielen.
3. Die Kathode D5003 in der Timereinheit und den
Stift@des 1€5001 kurzschlieBen und sicher-
stellen, daB alle fluoreszierenden Anzeigerdhren
aufleuchten.
4. D5003 und den Stift @ des 1C5001 kurzschlieBen
und sicherstellen, daB "CASS" in der fluoreszie-
renden Anzeigerdhre aufleuchtet.
5. Den
Monitor-Bildschirm
beobachten
und
Spurreglertaste (+), (-—) so einstellen, bis der
Stoérbalken aus dem Bildschirm verschwindet.
6. Die Wiedergabetaste driicken, um
das Band
abzuspielen. Danach die Pause/Standbildtaste
drucken, um die Aufnahme
in der Standbild-
Betriebsart darzustellen. Sicherstellen, daB keine
Bildschirmst6érungen auftreten. (Diesen Schritt
ungerfahr dreimal wiederholen.)
