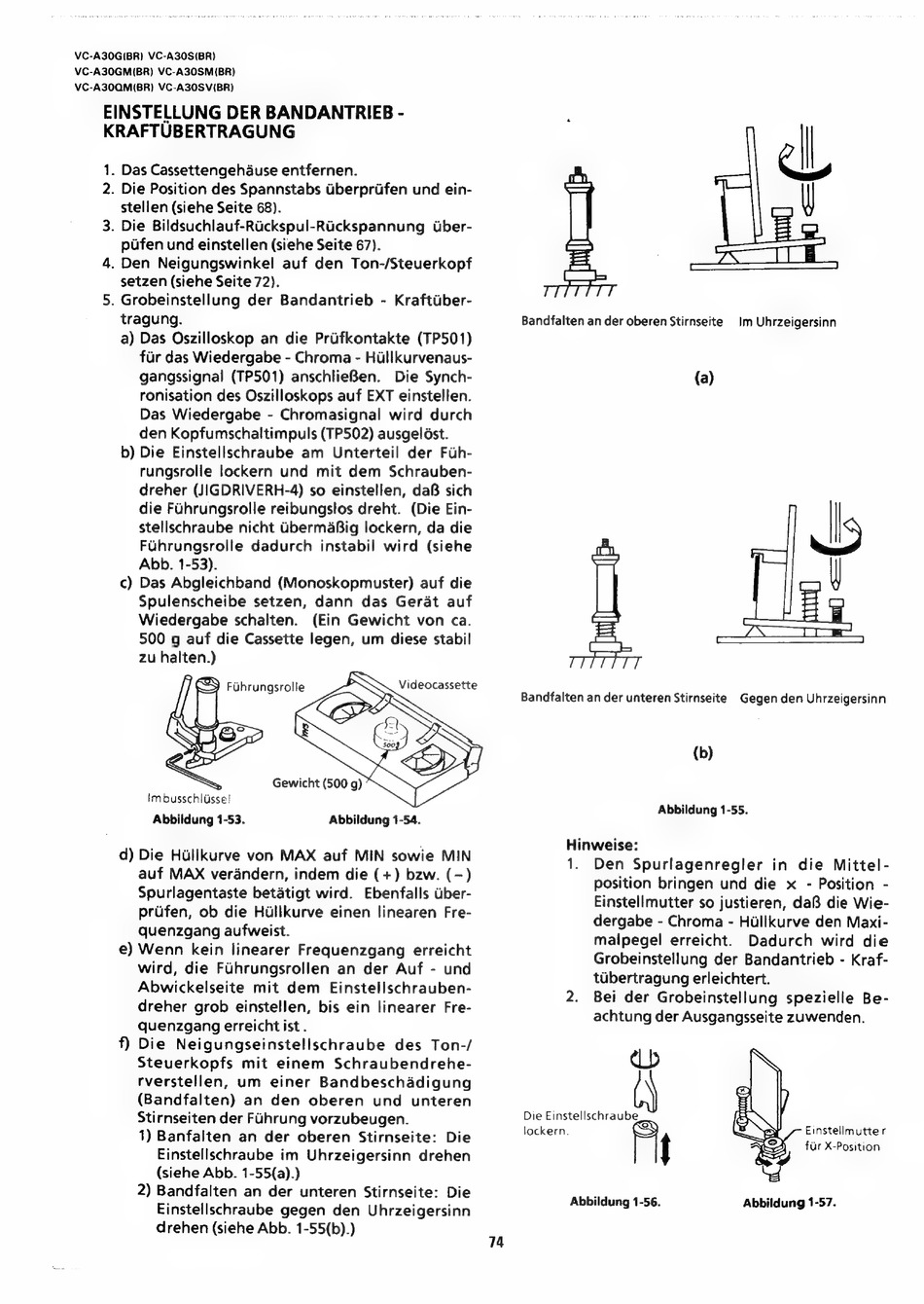

VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)
EINSTELLUNG DER BANDANTRIEB -
KRAFTUBERTRAGUNG
1.
2.
3.
Das Cassettengehause entfernen.
Die Position des Spannstabs Uberprifen und ein-
stellen (siehe Seite 68).
Die Bildsuchlauf-Rickspul-RUckspannung
Uber-
pufen und einstellen (siehe Seite 67).
. Den Neigungswinkel auf den Ton-/Steuerkopf
setzen (siehe Seite 72).
. Grobeinstellung der Bandantrieb - Kraftuber-
tragung.
a) Das Oszilloskop an die Prifkontakte (TP501)
fiir das Wiedergabe - Chroma - Hullkurvenaus-
gangssignal (TP501) anschlieBen.
Die Synch-
ronisation des Oszilloskops auf EXT einstellen.
Das Wiedergabe - Chromasignal wird durch
den Kopfumschaltimpuls (TP502) ausgelést.
b) Die Einstellschraube am
Unterteil der Fuh-
rungsrolle lockern und mit dem Schrauben-
dreher (JIGDRIVERH-4) so einstellen, daB sich
die Fuhrungsrolle reibungslos dreht.
(Die Ein-
stellschraube nicht GbermaBig lockern, da die
Fuhrungsrolle
dadurch
instabil
wird
(siehe
Abb. 1-53).
Das Abgleichband (Monoskopmuster) auf die
Spulenscheibe setzen, dann das Gerat auf
Wiedergabe schalten.
(Ein Gewicht von ca.
500 g auf die Cassette legen, um diese stabil
zu halten.)
—_
c
Gewicht (500 g)
Im busschlusse!
Abbildung 1-53.
Abbildung 1-54.
d) Die Huillkurve von MAX
auf MIN sowie MIN
auf MAX verandern, indem die (+) bzw. (-)
Spurlagentaste betatigt wird.
Ebenfalls tber-
prifen, ob die Hullkurve einen linearen Fre-
quenzgang aufweist.
e) Wenn
kein linearer Frequenzgang
erreicht
wird, die Fuhrungsrollen an der Auf - und
Abwickelseite
mit dem
Einstellschrauben-
dreher grob einstellen, bis ein linearer Fre-
quenzgang erreicht ist .
f) Die
Neigungseinstelischraube
des Ton-/
Steuerkopfs
mit einem
Schraubendrehe-
rverstellen,
um
einer Bandbeschadigung
(Bandfalten) an den oberen
und unteren
Stirnseiten der Fuhrung vorzubeugen.
1) Banfalten an der oberen Stirnseite:
Die
Einstellschraube im Uhrzeigersinn drehen
(siehe Abb. 1-55(a).)
2) Bandfalten an der unteren Stirnseite: Die
Einstellschraube gegen den Uhrzeigersinn
drehen (siehe Abb. 1-55(b).)
74
Die Einstellschraube
lockern.
mt
1
Bandfalten an der oberen Stirnseite
Im Uhrzeigersinn
(a)
1 oe
Bandfalten an der unteren Stirnseite
Gegen den Uhrzeigersinn
(b)
Abbildung 1-55.
Hinweise:
1.
Den Spurlagenregler
in die Mittel-
position bringen und die x - Position -
Einstellmutter so justieren, daB die Wie-
dergabe - Chroma - Hillkurve den Maxi-
malpegel erreicht.
Dadurch
wird die
Grobeinstellung der Bandantrieb - Kraf-
tubertragung erleichtert.
2.
Bei der Grobeinstellung
spezielle Be-
achtung der Ausgangsseite zuwenden.
db
Einstellmutte r
fur X-Position
Abbildung 1-56.
Abbildung 1-57.
