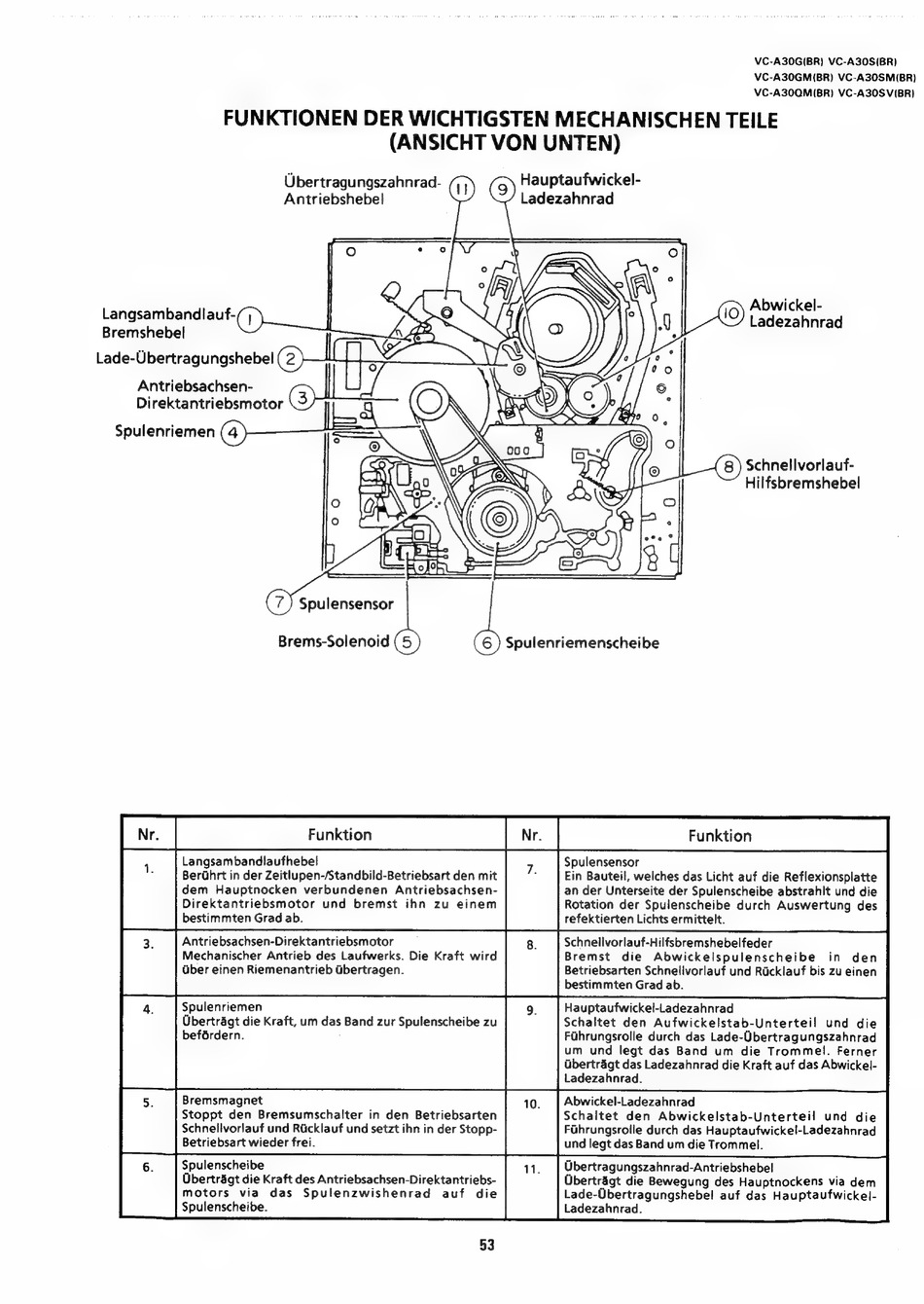

VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A300M(BR) VC-A30SV(BR}
Ubertragungszahnrad- a) (3) Hauptaufwickel-
Ladezahnrad
Antriebshebel
Abwickel-
Bremshebel
Lade-Ubertragungshebel
3°
Antriebsachsen-
=
LS
Direktantriebsmotor
Spulenriemen
Schnellvorlauf-
Hilfsbremshebel
es Spulensensor
Brems-Solenoid
6 ) Spulenriemenscheibe
Langsambandlaufhebel
7
Spulensensor
Berdhrt in der Zeitlupen-/Standbild-Betriebsart den mit
'
Ein Bauteil, welches das Licht auf die Reflexionsplatte
dem
Hauptnocken
verbundenen
Antriebsachsen-
an der Unterseite der Spulenscheibe abstrahlt und die
Direktantriebsmotor
und
bremst
ihn zu einem
Rotation der Spulenscheibe durch Auswertung
des
bestimmten Grad ab.
refektierten Lichts ermittelt.
Antriebsachsen-Direktantriebsmotor
Mechanischer Antrieb des Laufwerks. Die Kraft wird
Uber einen Riemenantrieb Gbertragen.
Schnellvorlauf-Hilfsbremshebelfeder
Bremst
die
Abwickelspulenscheibe
in
den
Betriebsarten Schnellvorlauf und Ricklauf bis zu einen
bestimmten Grad ab.
Spulenriemen
Ubertragt die Kraft, um das Band zur Spulenscheibe zu
befdrdern.
Hauptaufwickel-Ladezahnrad
Schaltet den Aufwickelstab-Unterteil
und die
Fihrungsrolle durch das Lade-Ubertragungszahnrad
um
und legt das Band
um
die Trommel.
Ferner
ubertragt das Ladezahnrad die Kraft auf das Abwickel-
Ladezahnrad.
Abwickel-Ladezahnrad
Schaltet
den
Abwickelstab-Unterteil
und
die
Fihrungsrolle durch das Hauptaufwickel-Ladezahnrad
und legt das Band um die Trommel.
Bremsmagnet
Stoppt den Bremsumschalter
in den Betriebsarten
Schnellvorlauf und Ricklauf und setzt ihn in der Stopp-
Betriebsart wieder frei.
Spulenscheibe
UbertrSgt die Kraft des Antriebsachsen-Direktantriebs-
motors
via
das
Spulenzwishenrad
auf
die
Spulenscheibe.
Ubertragungszahnrad-Antriebshebel
Ubertragt die Bewegung des Hauptnockens via dem
Lade-Obertragungshebel
auf das Hauptaufwickel-
Ladezahnrad.
53
