VC-A30G(BR) VC-A30S(BR)
VC-A30GMI(BR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)

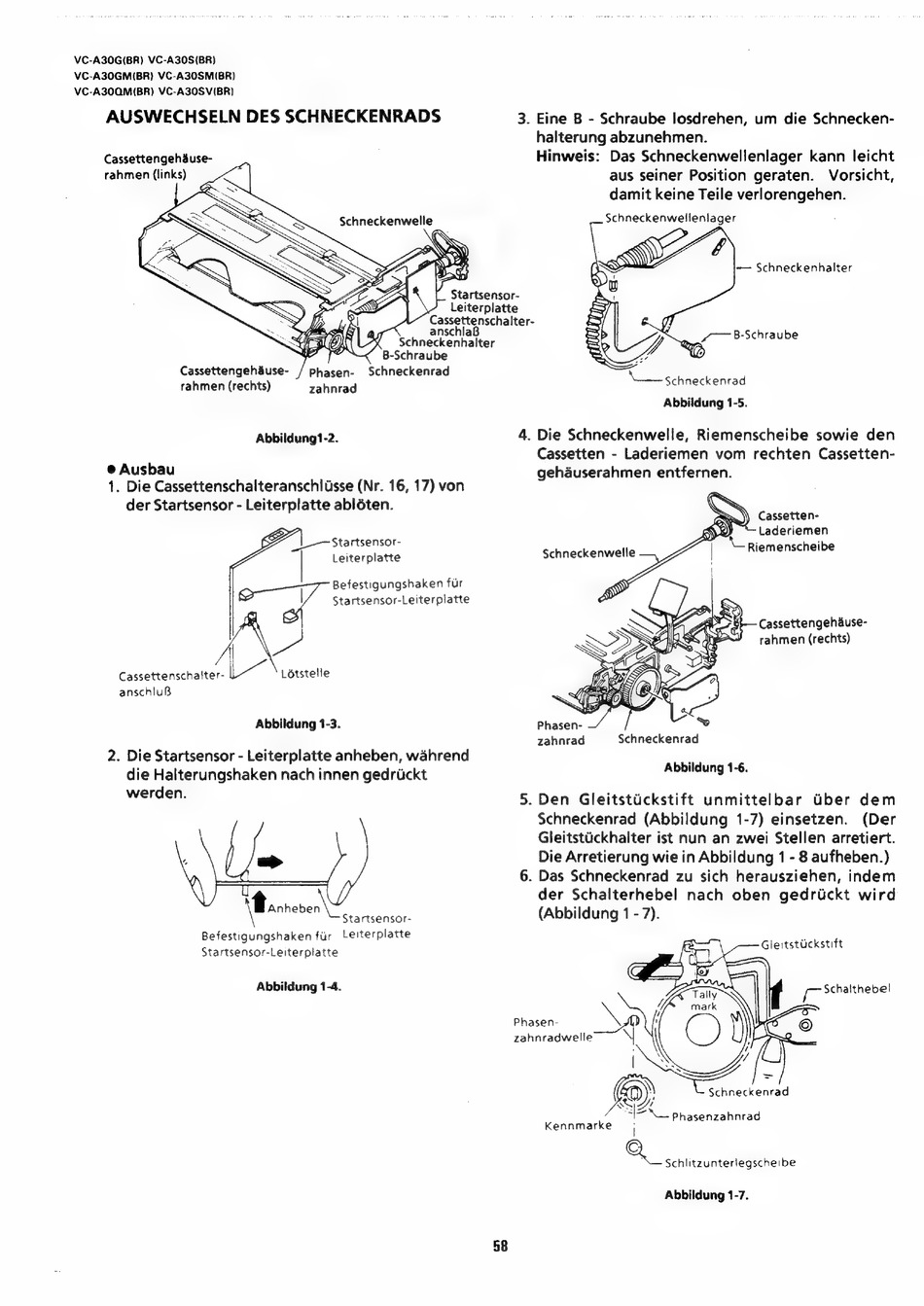

AUSWECHSELN DES SCHNECKENRADS
Cassettengehduse-
rahmen (links)
Schneckenwelle
anschla
8-Schraube
Cassettengehause-
Schneckenrad
rahmen (rechts)
Phasen-
zahnrad
Abbildung1-2.
@ Ausbau
1. Die Cassettenschalteranschltisse (Nr. 16, 17) von
der Startsensor - Leiterplatte abléten.
Leiterplatte
Betestigungshaken fur
ae
Startsensor-Leiterplatte
anschluB
_}-— Startsensor-
Abbildung 1-3.
2. Die Startsensor - Leiterplatte anheben, wahrend
die Halterungshaken nach innen gedrickt
werden.
BorinedenY
Startsensor-
Befestigungshaken fur
Leiterplatte
Startsensor-Leiterplatte
Abbildung 1-4.
Startsensor-
Leiterplatte
Cassettenschalter-
Schneckenhaiter
3. Eine B - Schraube losdrehen, um die Schnecken-
halterung abzunehmen.
Hinweis:
Das Schneckenwellenlager kann leicht
aus seiner Position geraten.
Vorsicht,
damit keine Teile verlorengehen.
Schneckenwe
Henlager
\—
schneckenrad
Abbildung 1-5.
4. Die Schneckenwelle,
Riemenscheibe
sowie den
Cassetten - Laderiemen
vom
rechten
Cassetten-
gehauserahmen entfernen.
Cassetten-
Laderiemen
L Riemenscheibe
Cassettengehause-
rahmen (rechts)
zahnrad
Schneckenrad
Abbildung 1-6.
5. Den
Gleitstuckstift
unmittelbar
Uber dem
Schneckenrad (Abbildung
1-7) einsetzen.
(Der
Gleitstuckhalter ist nun an zwei Stellen arretiert.
Die Arretierung wie in Abbildung 1 - 8 aufheben.)
6. Das Schneckenrad zu sich herausziehen, indem
der Schalterhebel
nach oben gedruckt wird
(Abbildung 1 - 7).
Gleitstackstift
Phasen-
zahnradwelle
\|
Se
|]
SZ
ie Ses Phasenzahnrad
Kennmarke
Go Schlitzunterlegscheibe
Abbildung 1-7.
58
