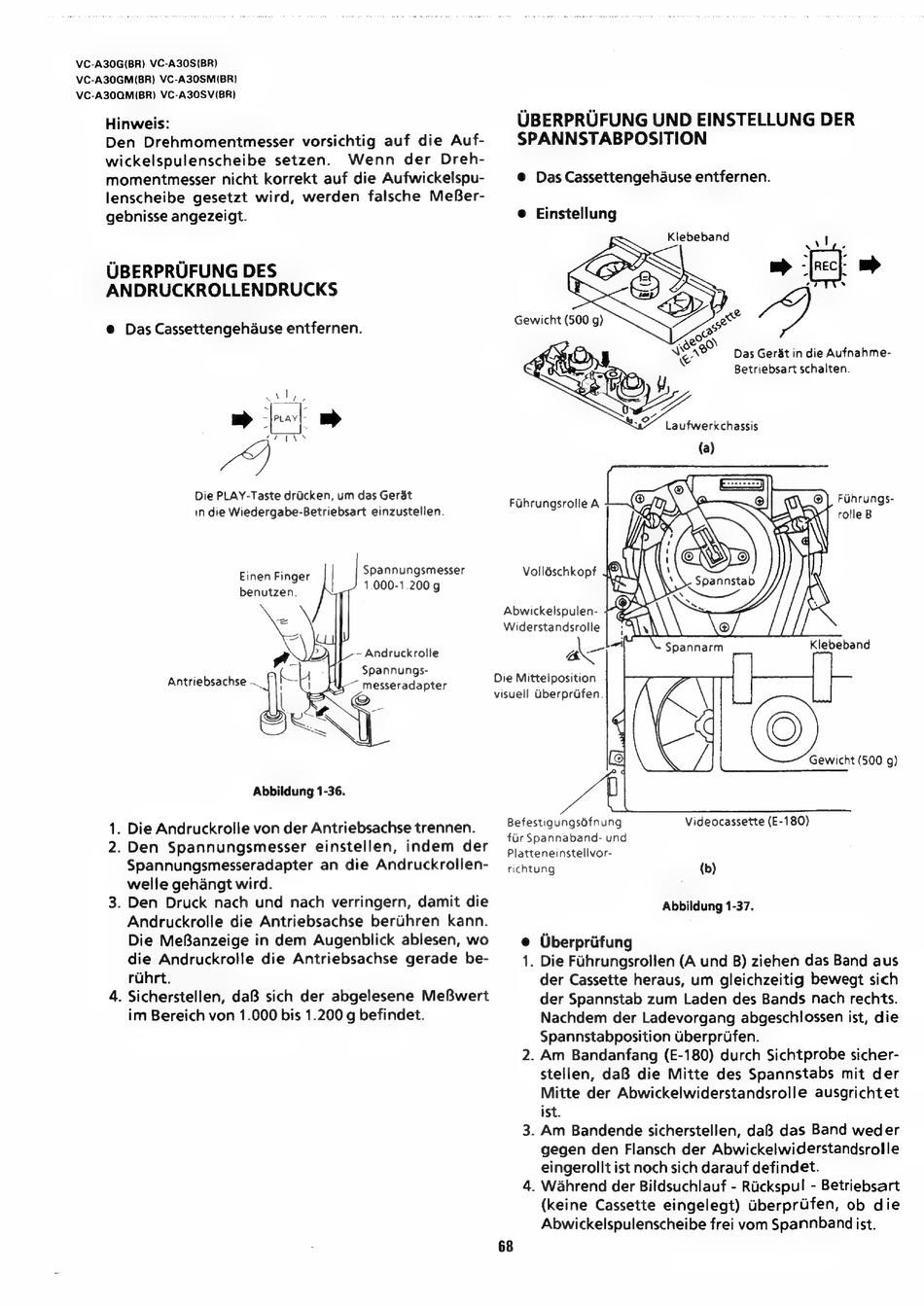

VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A300MI(BR) VC-A30SV(BR)
Hinweis:
Den Drehmomentmesser
vorsichtig auf die Auf-
wickelspulenscheibe
setzen.
Wenn
der Dreh-
momentmesser nicht korrekt auf die Aufwickelspu-
lenscheibe gesetzt wird, werden falsche MeBer-
gebnisse angezeigt.
UBERPRUFUNG DES
ANDRUCKROLLENDRUCKS
@ Das Cassettengehause entfernen.
Die PLAY-Taste drucken, um das Gerat
in die Wiedergabe-Betriebsart einzustellen.
Spannungsmesser
Einen
Fi
nde
1.000-1.200 g
benutzen.
~ Andruckrolle
Spannungs-
Abbildung 1-36.
ooh
. Die Andruckrolle von der Antriebsachse trennen.
2. Den
Spannungsmesser
einstellen,
indem der
Spannungsmesseradapter
an die Andruckrollen-
welle gehangt wird.
3. Den Druck nach und nach verringern, damit die
Andruckrolle die Antriebsachse berthren kann.
Die MeBanzeige in dem Augenblick ablesen, wo
die Andruckrolle die Antriebsachse gerade be-
rahrt.
4. Sicherstellen, daB sich der abgelesene MeBwert
im Bereich von 1.000 bis 1.200 g befindet.
Die Mittelposition
visuell Uberprufen.
UBERPRUFUNG UND EINSTELLUNG DER
SPANNSTABPOSITION
@ Das Cassettengehduse entfernen.
e Einstellung
Klebeband
Das Ger&t in die Aufnahme-
Betriebsart schalten.
FGhrungs-
FuhrungsroWe A
rolle B
Volléschkopf
Abwickelspulen-
Widerstandsrolle
ay
Videocassette (E-180)
Befestigungsdfnung
fir Spannaband- und
Platteneinstellvor-
richtung
(b)
Abbildung 1-37.
e Uberpriifung
1. Die Fuhrungsrollen (A und B) ziehen das Band aus
der Cassette heraus, um gleichzeitig bewegt sich
der Spannstab zum Laden des Bands nach rechts.
Nachdem der Ladevorgang abgeschlossen ist, die
Spannstabposition Uberprifen.
2. Am Bandanfang (E-180) durch Sichtprobe sicher-
stellen, daB die Mitte des Spannstabs mit der
Mitte der Abwickelwiderstandsrolle
ausgrichtet
ist.
3. Am Bandende sicherstellen, daB das Band weder
gegen den Flansch der Abwickelwiderstandsrolle
eingerollt ist noch sich darauf defindet.
4. Wahrend der Bildsuchlauf - Riickspul - Betriebsart
(keine Cassette eingelegt) Uberprufen, ob die
Abwickelspulenscheibe frei vom Spannbanid ist.
68
