VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)

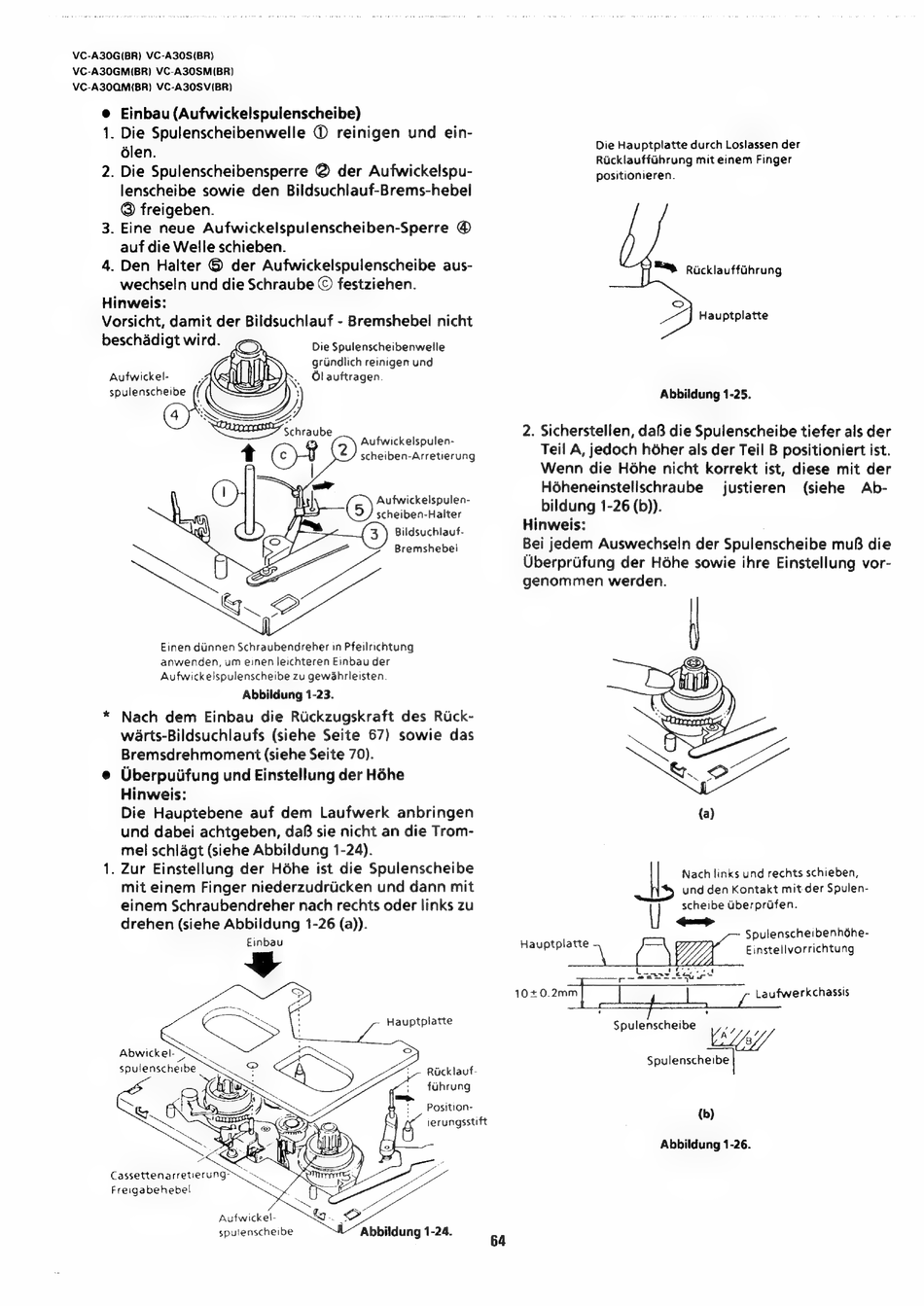

@ Einbau (Aufwickelspulenscheibe)
1. Die Spulenscheibenwelle
© reinigen und ein-
élen.
2. Die Spulenscheibensperre @ der Aufwickelspu-
lenscheibe sowie den Bildsuchlauf-Brems-hebel
@ freigeben.
3. Eine neue Aufwickelspulenscheiben-Sperre
©
auf die Welle schieben.
Den Halter © der Aufwickelspulenscheibe aus-
wechseln und die Schraube © festziehen.
Hinweis:
Vorsicht, damit der Bildsuchlauf - Bremshebel nicht
beschadigt wird.
4.
Die Spulenscheibenwelle
grundlich reinigen und
Autwickel-
Ol auftragen.
spulenscheibe
ETE
hraube
Aufwickelspulen-
scheiben-Arretierung
Aufwickelspulen-
scheiben-Halter
Bildsuchlauf-
Bremshebel
Einen dunnen Schraubendreher in Pfeilrichtung
anwenden, um einen leichteren Einbau der
Aufwickelspulenscheibe zu gewdhrieisten.
Abbildung 1-23.
* Nach dem Einbau die Ruckzugskraft des Ruck-
warts-Bildsuchlaufs (siehe Seite 67) sowie das
Bremsdrehmoment (siehe Seite 70).
Uberpuiifung und Einstellung der Héhe
Hinweis:
Die Hauptebene auf dem Laufwerk anbringen
und dabei achtgeben, daB sie nicht an die Trom-
mel schlagt (siehe Abbildung 1-24).
1. Zur Einstellung der Héhe ist die Spulenscheibe
mit einem Finger niederzudriicken und dann mit
einem Schraubendreher nach rechts oder links zu
drehen (siehe Abbildung 1-26 (a)).
Einbau
Hauptplatte
Rucklauf-
fuhrung
Position-
i ierungsstift
Cassettenarretierung-~
Freigabehebel
/
Autwickel-
spulenscheibe
Abbildung 1-24.
84
Die Hauptplatte durch Loslassen der
RicklauffGhrung mit einem Finger
positionieren.
™™ Ricklauffuhrung
Hauptplatte
Abbildung 1-25.
2. Sicherstellen, daB die Spulenscheibe tiefer als der
Teil A, jedoch héher als der Teil B positioniert ist.
Wenn die Hohe nicht korrekt ist, diese mit der
Hoheneinstellschraube
justieren
(siehe
Ab-
bildung 1-26 (b)).
Hinweis:
Bei jedem Auswechseln der Spulenscheibe muB die
Uberpriifung der Héhe sowie ihre Einstellung vor-
genommen werden.
Nach links und rechts schieben,
und den Kontakt mit der Spulen-
scheibe uberprifen.
Laufwerkchassis
10+0.2mm
Spulenscheibe
a
Spulenscheibe |
(b)
7
8
Abbildung 1-26.
