VC-A30G(BR) VC-A30S(BR}
VC-A30GMIBR) VC-A30SM(BR}
VC-A30QM(BR} VC-A30SV(BR)
4
—_
Spannfeder
offnungA
Spannfeder-
Einhakplatte
Spannfeder-Einhakplatte
Abbildung 1-41.
Abbildung 1-42. Ungebraucht.

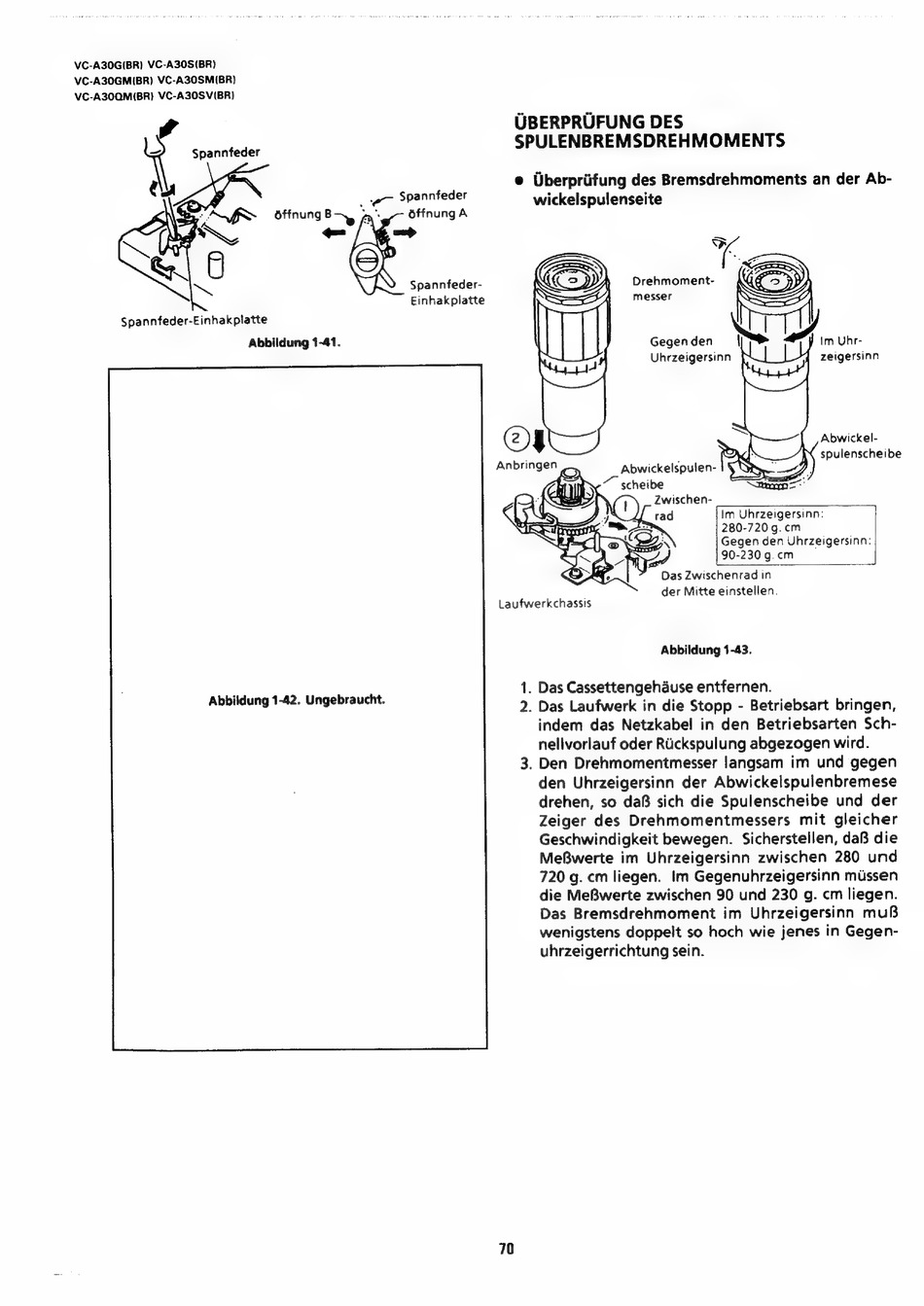

UBERPRUFUNG DES
SPULENBREMSDREHMOMENTS
e Uberpriifung des Bremsdrehmoments an der Ab-
wickelspulenseite
Drehmoment-
messer
zeigersinn
Abwickel-
spulenscheibe
Abwickelspulen-
scheibe
Zwischen-
Im Uhrzeigersinn:
280-720 g.cm
Gegen den Uhrzeigersinn:
90-230 g.cm
Das Zwischenrad in
der Mitte einstellen.
Laufwerkchassis
Abbildung 1-43.
1. Das Cassettengehduse entfernen.
2. Das Laufwerk in die Stopp - Betriebsart bringen,
indem das Netzkabel in den Betriebsarten Sch-
nellvorlauf oder Rickspulung abgezogen wird.
3. Den Drehmomentmesser !angsam im und gegen
den Uhrzeigersinn der Abwickelspulenbremese
drehen, so daB sich die Spulenscheibe und der
Zeiger des Drehmomentmessers
mit gleicher
Geschwindigkeit bewegen.
Sicherstellen, daB die
MeBwerte im Uhrzeigersinn zwischen 280 und
720 g. cm liegen. Im Gegenuhrzeigersinn mussen
die MeBwerte zwischen 90 und 230 g. cm liegen.
Das Bremsdrehmoment
im Uhrzeigersinn muB
wenigstens doppelt so hoch wie jenes in Gegen-
uhrzeigerrichtung sein.
70
