VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)

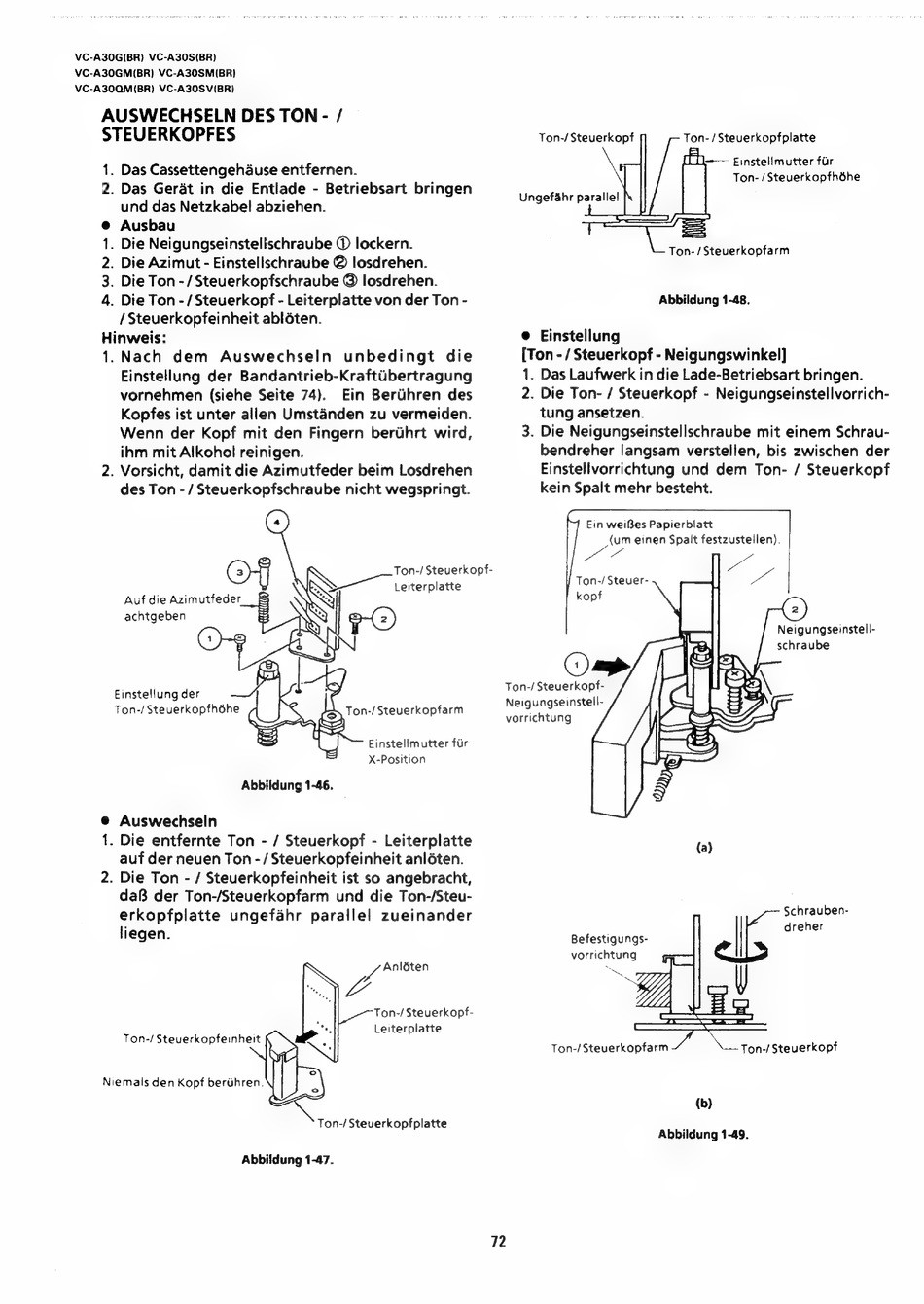

AUSWECHSELN DES TON - /
STEUERKOPFES
_
. Das Cassettengehause entfernen.
. Das Gerat in die Entlade - Betriebsart bringen
und das Netzkabel abziehen.
Ausbau
. Die Neigungseinstelischraube © lockern.
. Die Azimut - Einstellschraube @ losdrehen.
. Die Ton -/Steuerkopfschraube @ losdrehen.
. Die Ton -/ Steuerkopf - Leiterplatte von der Ton -
/Steuerkopfeinheit abloten.
Hinweis:
1.Nach
dem
Auswechseln
unbedingt
die
Einstellung der Bandantrieb-Kraftubertragung
vornehmen
(siehe Seite 74).
Ein Berthren
des
Kopfes ist unter allen Umstanden zu vermeiden.
Wenn der Kopf mit den Fingern berthrt wird,
ihm mit Alkohol reinigen.
2. Vorsicht, damit die Azimutfeder beim Losdrehen
des Ton -/ Steuerkopfschraube nicht wegspringt.
N
PWN
> @
Leiterplatte
Auf die Azimutfeder
achtgeben
Einstellung der
Ton-/ Steuerkopfhéhe
Ton-/Steuerkopfarm
Einstelimutter fur
X-Position
Abbildung 1-46.
@ Auswechseln
1. Die entfernte Ton - / Steuerkopf - Leiterplatte
auf der neuen Ton -/ Steuerkopfeinheit anléten.
2. Die Ton - / Steuerkopfeinheit ist so angebracht,
daB der Ton-/Steuerkopfarm und die Ton-/Steu-
erkopfplatte
ungefahr
parallel
zueinander
liegen.
al
L
Ton-/ Steuerkopf-
;
Leiterplatte
Ton-/ Steuerkopfeinheit
Niemals den Kopf berthren.
Ton-/Steverkopfplatte
Abbildung 1-47.
Ton-/ Steuerkopf-
Ton-/Steuerkopf
Ton- /Steuerkopfplatte
--— Einstellmutter fir
Ton- /Steuerkopfhéhe
Ungefahr parallel
Ton- /Steuerkopfarm
Abbildung 1-48.
@ Einstellung
[Ton - / Steuerkopf - Neigungswinkel]
1. Das Laufwerk in die Lade-Betriebsart bringen.
2. Die Ton- / Steuerkopf - Neigungseinstellvorrich-
tung ansetzen.
3. Die Neigungseinstellschraube mit einem Schrau-
bendreher langsam verstellen, bis zwischen der
Einstellvorrichtung und dem Ton- / Steuerkopf
kein Spalt mehr besteht.
Ein weiBes Papierbiatt
_(um einen Spalt festzustellen).
for
Ton-/ Steuer-
kopf
Neigungseinstell-
schraube
Ton-/ Steuerkopf-
Neigungseinstell-
vorrichtung
(a)
Schrauben-
dreher
Befestigungs-
vorrichtung
io
~
Ton-/Steuerkopfarm
Ton-/Steverkopf
(b)
Abbildung 1-49.
72
