VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR}
VC-A300QM(BR) VC-A30SV(BR)

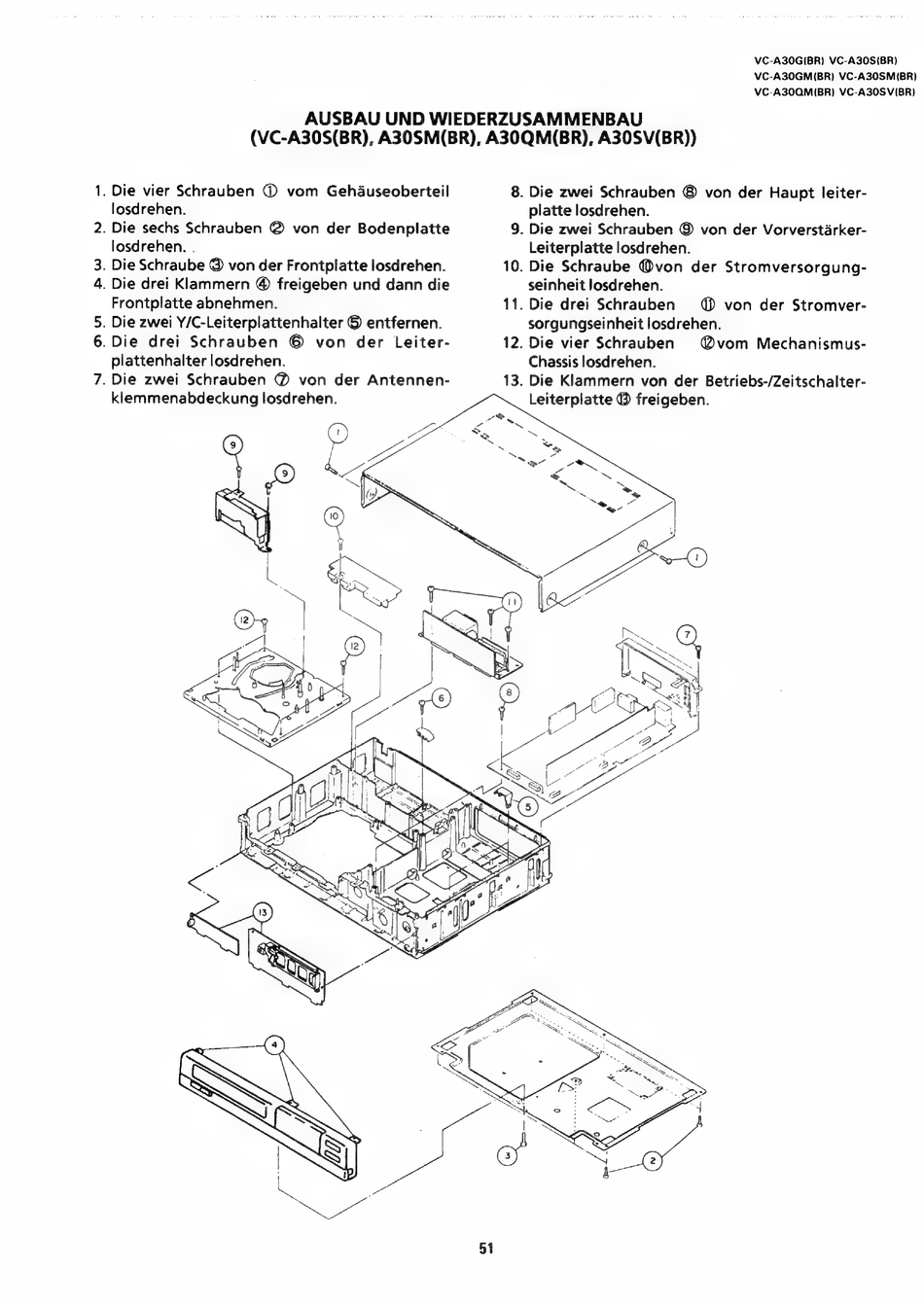

AUSBAU UND WIEDERZUSAMMENBAU
(VC-A30S(BR), A30SM(BR), A30QM(BR), A30SV(BR))
. Die vier Schrauben
© vom
Gehauseoberteil
8. Die zwei Schrauben © von der Haupt leiter-
losdrehen.
platte losdrehen.
. Die sechs Schrauben @ von der Bodenplatte
9. Die zwei Schrauben @ von der Vorverstarker-
losdrehen. |
Leiterplatte losdrehen.
. Die Schraube @ von der Frontplatte losdrehen.
10. Die Schraube @von
der Stromversorgung-
. Die drei Klammern
© freigeben und dann die
seinheit losdrehen.
Frontplatte abnehmen.
11. Die drei Schrauben
) von der Stromver-
. Die zwei Y/C-Leiterplattenhalter © entfernen.
sorgungseinheit losdrehen.
.Die drei Schrauben
© von
der Leiter-
12. Die vier Schrauben
@vom Mechanismus-
plattenhalter losdrehen.
Chassis losdrehen.
. Die zwei Schrauben @ von der Antennen-
13. Die Klammern von der Betriebs-/Zeitschalter-
klemmenabdeckung losdrehen.
Leiterplatte ® freigeben.
51
