AUSWECHSELN
DES
BANDDIREKTANTRIEBSMOTORS
1. Das Gerat in die Cassetten-Auswurfbetriebsart
bringen.
2. Das Netzkabel abziehen.
® Ausbau (Die Einbauschritte umkehren.)
1. Das Flachkabel
© entfernen.
2. Die beiden Befestigungsschrauben @ des Band-
direktantriebsmotors losdrehen.
3. Den Rotor @des Banddirektantriebsmotors
he-
rausziehen.
4. Die drei Statorschrauben
@
des Banddirekt-
antriebsmotors losdrehen.
5. Den Stator @entfernen.
Hinweise:
1. Beim
Ausbau
des Banddirektantriebsmotors
oder des Stators darauf achten, daB das Lade-
Ubertragungszahnrad nicht angeschlagen wird.
2. Den Rotor so sichern, daB die Einbaupositions-
lécher im Rotor mit der unteren Trommel ausge-
richtet sind.
3. Vorsicht, daB die obere Trommel oder der Video-
kopf nicht beschadigt werden.
4. Sicherstellen, daB die Halleinrichtung und der
Stator nicht durch den Rotor und andere Teile
beschadigt werden.
5. Nach dem
Einbau den Wiedergabe-Umschalt-
punkt einstellen.
Befestigungsschraube
¢?
fur Direktantriebsmotor
Einbau-Position-
ierungséffnung
3 ) Direktantriebs-
motor-Rotor
Befestigungsschraube
fur DirektantriebsmotorS
Direktantrieos-
u
motor-Stator
Lade-Ubertrag-
ungszahnrad

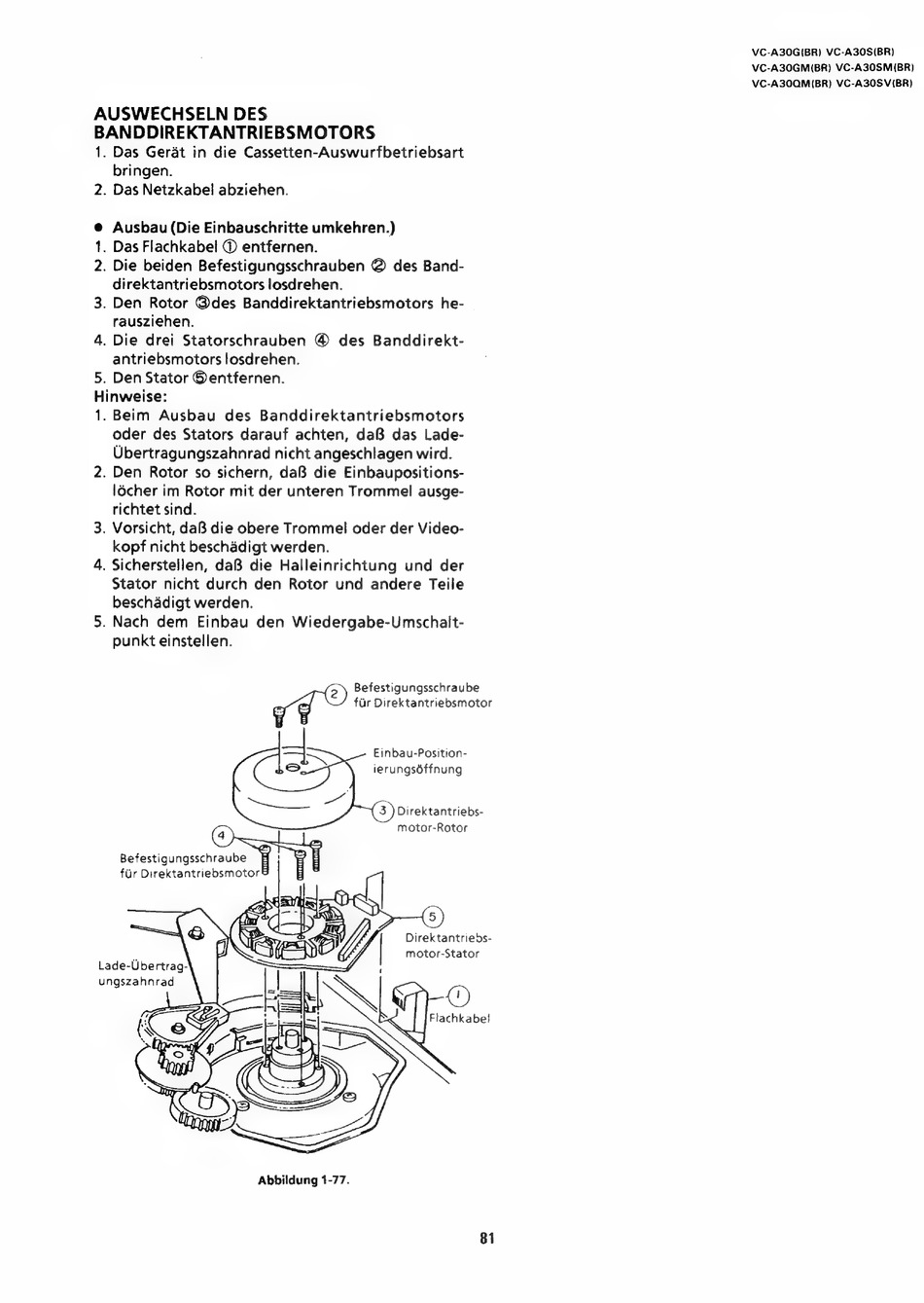

Abbildung 1-77.
81
VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30QM(BR) VC-A30SV(BR)
