Hinweise:
1. Vorsicht, damit das Spannband nicht deformiert
wird.
2. Die Position des Spannstabs Uberpriifen und ein-
stellen (siehe Seite 68).
3. Vorsicht, damit das Zahnrad und das Zwischen-
rad der Abwickelspulenscheibe nicht bescha-digt
werden.
4. Das Spannband fur den Ausbau in Pfeilrichtung
drucken. (siehe Abbildung 1-20(b))
Abwickelspulen-
scheiben-Arretierung
Ruckzughebel
(a)
Wenn das Spannband zum Ausbau in
Pfeilrichtung gedrickt wird, ist ein
gréBerer Kraftaufwand zum Lésen der
Arretierung erforderlich.
Hinweis:
ee
lo
(b)

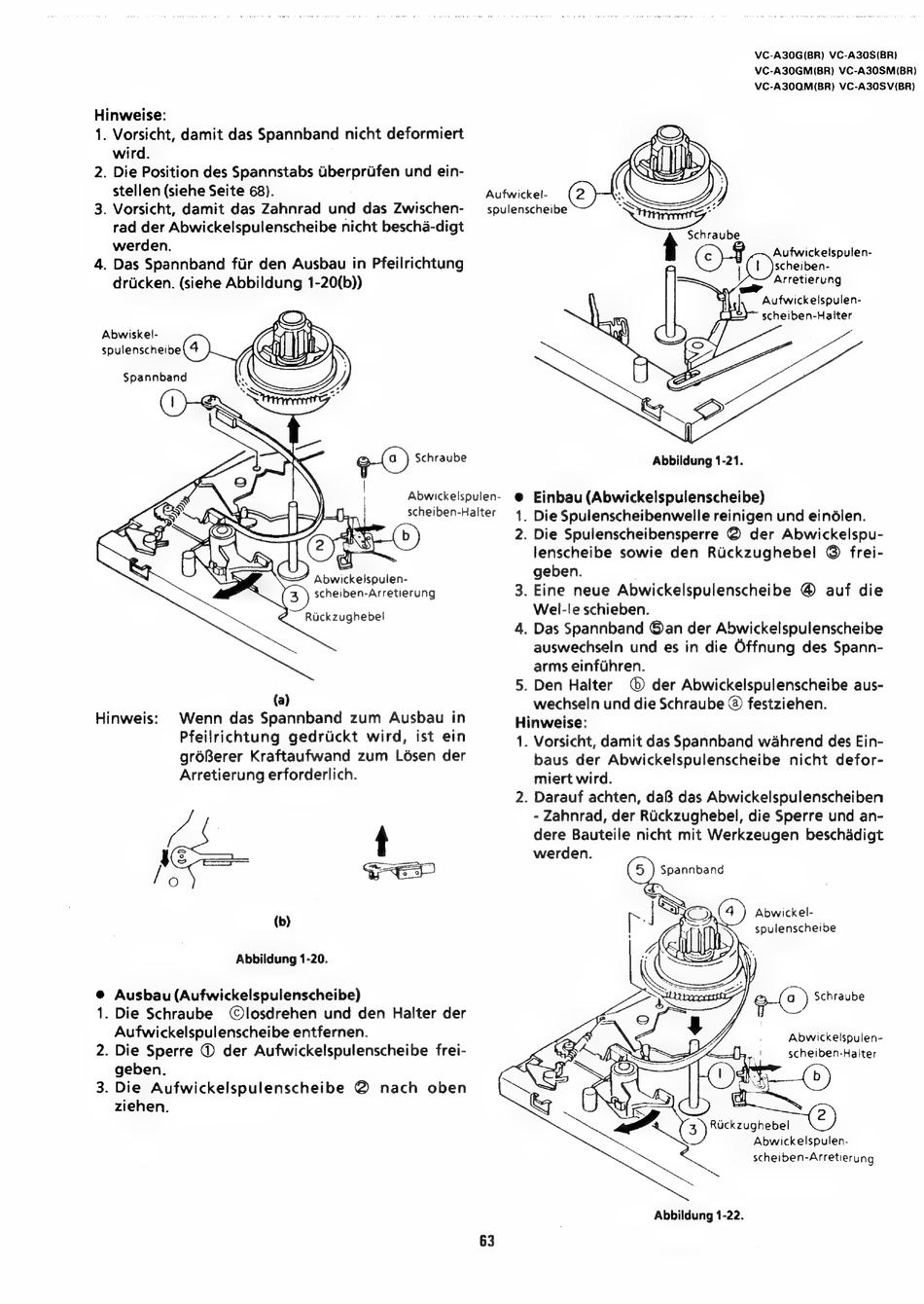

Abbildung 1-20.
@ Ausbau (Aufwickelspulenscheibe)
1. Die Schraube
©losdrehen und den Halter der
Aufwickelspulenscheibe entfernen.
2. Die Sperre
© der Aufwickelspulenscheibe frei-
geben.
3. Die Aufwickelspulenscheibe
@
nach
oben
ziehen.
Abwickelspulen-
@
scheiben-Halter
VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A300M(BR) VC-A30SV(BR)
\
Aufwickel-
oh
spulenscheibe
Lee"
Schraube
Aufwickelspulen-
scheiben-
Arretierung
Aufwickelspulen-
scheiben-Halter
Abbildung 1-21.
Einbau (Abwickelspulenscheibe)
. Die Spulenscheibenwelle reinigen und eindlen.
. Die Spulenscheibensperre @ der Abwickelspu-
lenscheibe sowie den Ruckzughebel
© frei-
geben.
3. Eine neue Abwickelspulenscheibe @ auf die
Wel-ie schieben.
4. Das Spannband ©an der Abwickelspulenscheibe
auswechseln und es in die Offnung des Spann-
arms einfiihren.
5. Den Halter
© der Abwickelspulenscheibe aus-
wechseln und die Schraube @ festziehen.
Hinweise:
1. Vorsicht, damit das Spannband wahrend des Ein-
baus der Abwickelspulenscheibe
nicht defor-
miert wird.
2. Darauf achten, da8 das Abwickelspulenscheiben
- Zahnrad, der Ruckzughebel, die Sperre und an-
dere Bauteile nicht mit Werkzeugen beschadigt
werden.
NY —
Abwickel-
spulenscheibe
e-(2) Schraube
Abwickelspulen-
scheiben-Halter
Abwickelspulen-
scheiben-Arretierung
Abbildung 1-22.
63
