3. Die Ladeblock-Leiterplatte
und den Nocken-
schalter einbauen.
4. Die Kabel am Lademotor anléten.
5. SchlieBlich den Ladeblock anbringen (siehe Seite
78).
6. Den Laderiemen anbringen.
AUSWECHSELN DES HAUPTNOCKENS
Asubau
. Den E-Ring © entfernen.
. Den Halb-Ladeantriebshebel @ entfernen.
. Den E-Ring entfernen.
. Den Andruckrollenhebel @ entfernen.
. Den Hauptnocken @nach oben herausziehen.
UWP
WN
— 6
Andruckrollenhebel-
Anschlag
Unterseite des
Hauptnocken
Ladeantriebs-
hebel-Anschlag
Rastet in die auBen
.
schalter-Anschlag
Anschlag fur Uber-
tragungszahnradhebel
Ubertragungumschalterhebel
(Den Ubertragungs-
Umschalthebel in die
Entladeposition bringen. )
Langsambandiauf-Bremhebel-Anschlag

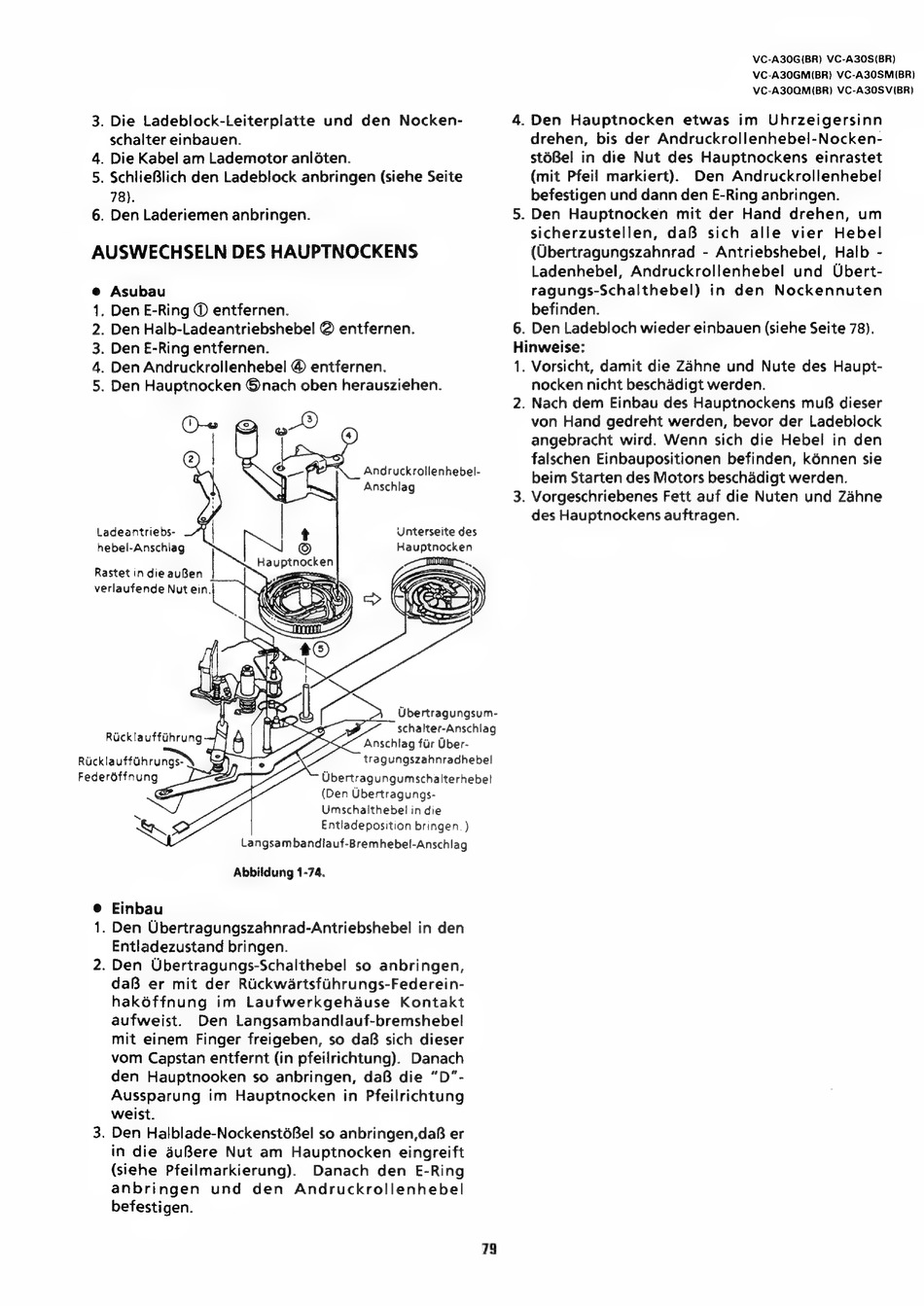

Abbildung 1-74.
@ Einbau
1. Den Ubertragungszahnrad-Antriebshebel in den
Entladezustand bringen.
2. Den Ubertragungs-Schalthebel
so anbringen,
daB er mit der RUckwartsfUhrungs-Federein-
hakéffnung
im Laufwerkgehause
Kontakt
aufweist.
Den Langsambandlauf-bremshebel
mit einem Finger freigeben, so daB sich dieser
vom Capstan entfernt (in pfeilrichtung).
Danach
den Hauptnooken so anbringen, daB die "D'-
Aussparung
im Hauptnocken
in Pfeilrichtung
weist.
3. Den Halblade-NockenstéBel so anbringen,daB er
in die 4uBere Nut am
Hauptnocken eingreift
(siehe Pfeilmarkierung).
Danach
den E-Ring
anbringen
und
den
Andruckrollenhebel
befestigen.
79
Ubertragungsum-
VC-A30G(BR) VC-A30S(BR)
VC-A30GM(BR) VC-A30SM(BR)
VC-A30Q0M(BR) VC-A30SV(BR)
4. Den
Hauptnocken
etwas
im Uhrzeigersinn
drehen, bis der Andruckrollenhebel-Nocken-
st6Bel in die Nut des Hauptnockens einrastet
(mit Pfeil markiert).
Den Andruckrollenhebel
befestigen und dann den E-Ring anbringen.
5. Den Hauptnocken
mit der Hand drehen, um
sicherzustellen,
daB
sich
alle vier
Hebel
(Ubertragungszahnrad - Antriebshebel,
Halb -
Ladenhebel, Andruckrollenhebel
und Ubert-
ragungs-Schalthebel)
in den
Nockennuten
befinden.
6. Den Ladebloch wieder einbauen (siehe Seite 78).
Hinweise:
1. Vorsicht, damit die Zahne und Nute des Haupt-
nocken nicht beschadigt werden.
2. Nach dem Einbau des Hauptnockens mu8 dieser
von Hand gedreht werden, bevor der Ladeblock
angebracht wird. Wenn sich die Hebel in den
falschen Einbaupositionen befinden, kénnen sie
beim Starten des Motors beschadigt werden.
3. Vorgeschriebenes Fett auf die Nuten und Zahne
des Hauptnockens auftragen.
