Inbetriebnahme
#
82

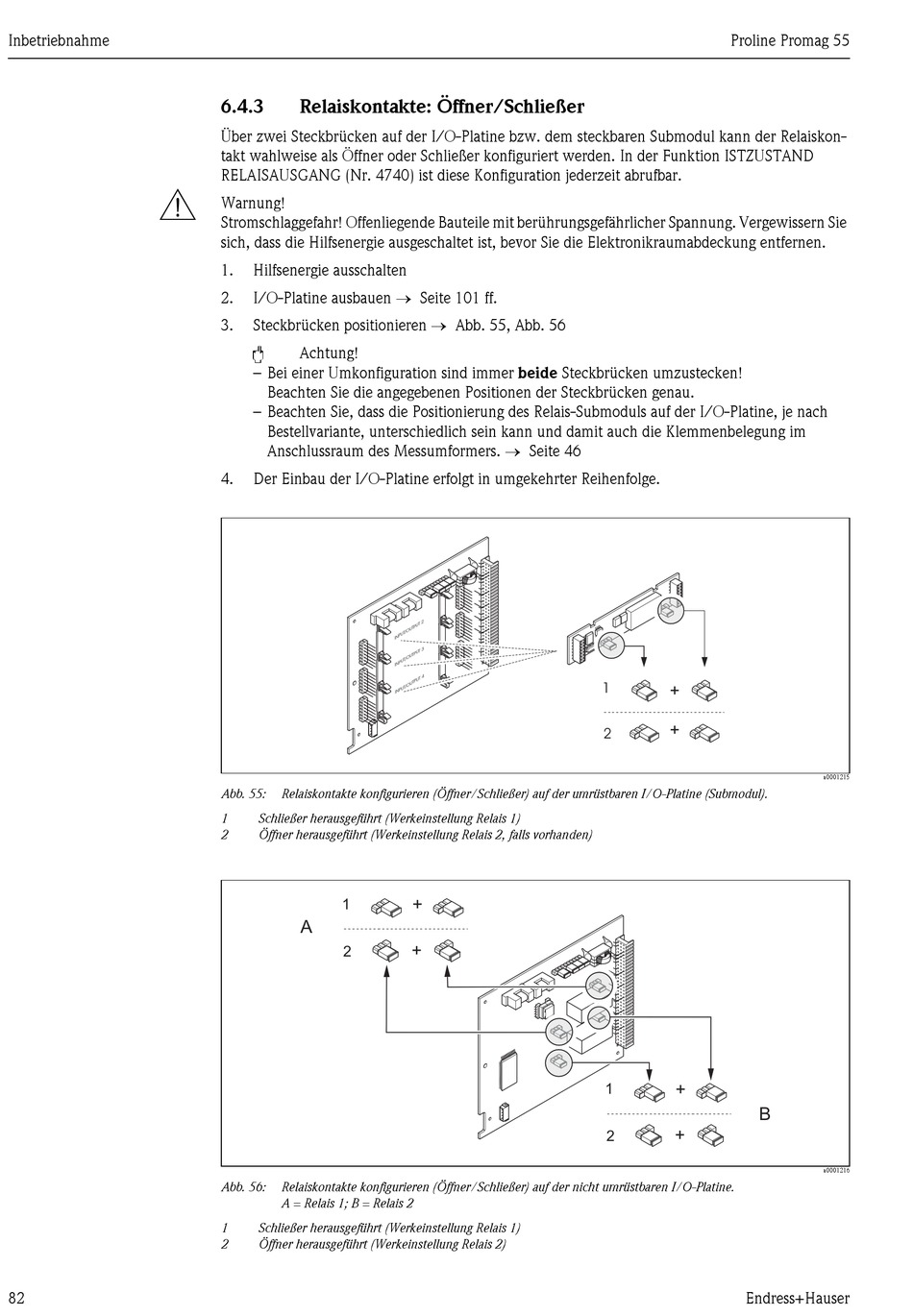

6.4.3 Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Submodul kann der Relaiskon-
takt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion ISTZUSTAND
RELAISAUSGANG (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten
I/O-Platine ausbauen → Seite 101 ff.
2.
Steckbrücken positionieren → Abb. 55, Abb. 56
3.
"
Achtung!
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
Beachten Sie die angegebenen Positionen der Steckbrücken genau.
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers. → Seite 46
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
Abb. 55: Relaiskontakte konfigurieren (Öffner/Schließer) auf der umrüstbaren I/O-Platine (Submodul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
1
A
2
Abb. 56: Relaiskontakte konfigurieren (Öffner/Schließer) auf der nicht umrüstbaren I/O-Platine.
A = Relais 1; B = Relais 2
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
T 2
P U
U T
/ O
U T
I N P
T 3
P U
U T
/ O
U T
I N P
T 4
P U
U T
/ O
U T
I N P
+
+
Proline Promag 55
1
+
+
2
+
1
B
+
2
Endress+Hauser
a0001215
