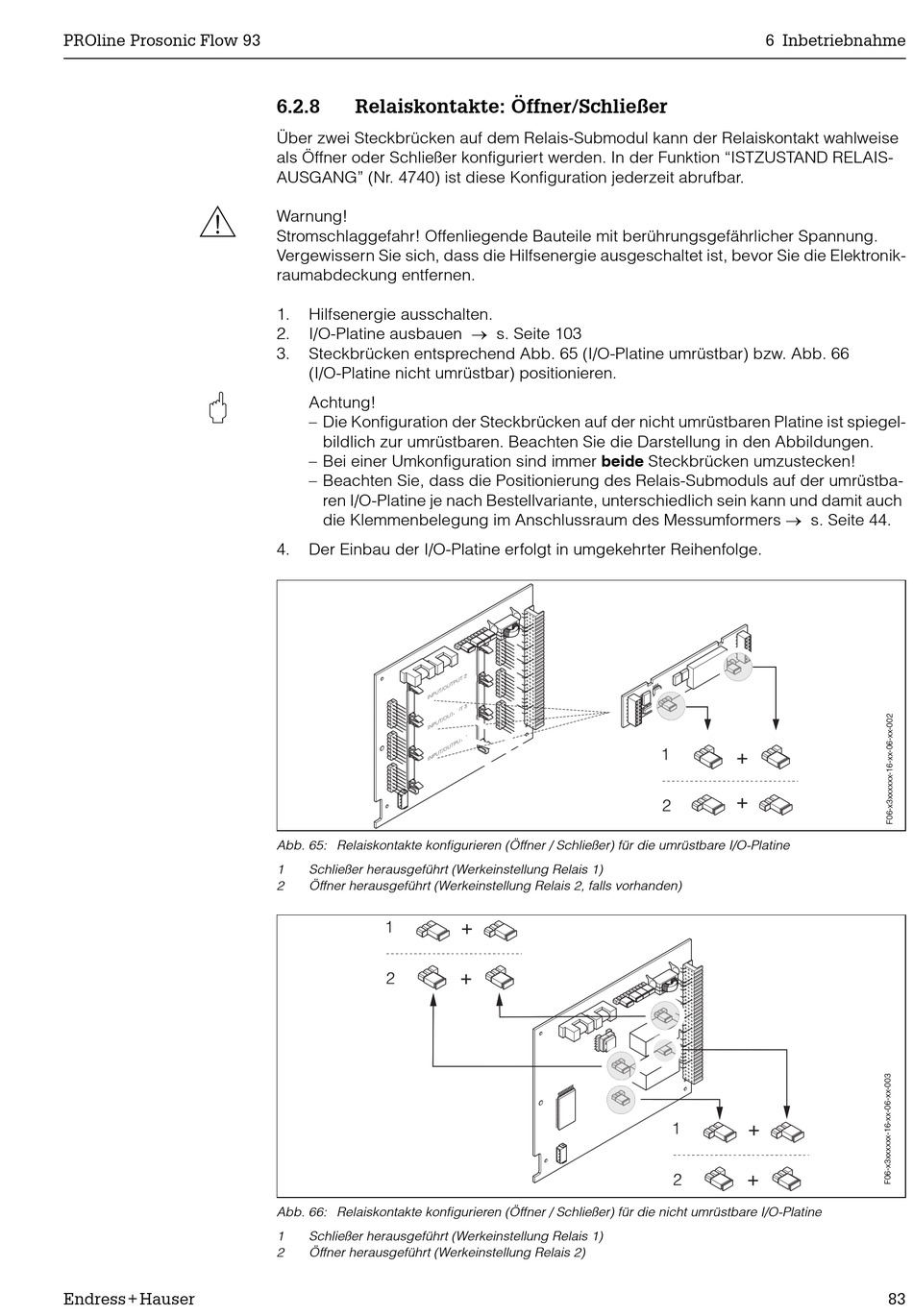

6.2.8 Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf dem Relais-Submodul kann der Relaiskontakt wahlweise
als Öffner oder Schließer konfiguriert werden. In der Funktion "ISTZUSTAND RELAIS-
AUSGANG" (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen o s. Seite 103
2.
3. Steckbrücken entsprechend Abb. 65 (I/O-Platine umrüstbar) bzw. Abb. 66
(I/O-Platine nicht umrüstbar) positionieren.
Achtung!
– Die Konfiguration der Steckbrücken auf der nicht umrüstbaren Platine ist spiegel-
bildlich zur umrüstbaren. Beachten Sie die Darstellung in den Abbildungen.
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der umrüstba-
ren I/O-Platine je nach Bestellvariante, unterschiedlich sein kann und damit auch
die Klemmenbelegung im Anschlussraum des Messumformers o s. Seite 44.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
Abb. 65: Relaiskontakte konfigurieren (Öffner / Schließer) für die umrüstbare I/O-Platine
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
Abb. 66: Relaiskontakte konfigurieren (Öffner / Schließer) für die nicht umrüstbare I/O-Platine
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
