Anschluss abgesetztes Anzeige- und Bedienmodul DKX001

Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  185.
• Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu-
seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"
• Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001
mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
Eine Anzeige oder Bedienung am Messumformer ist in dem Fall nicht vorhanden.
• Bei nachträglicher Bestellung darf das abgesetzte Anzeige- und Bedienmodul
DKX001 nicht gleichzeitig mit dem vorhandenen Anzeigemodul des Messgeräts
angeschlossen werden. Es darf immer nur eine Anzeige oder Bedienung am Mes-
sumformer angeschlossen sein.
1
2
3
4
5

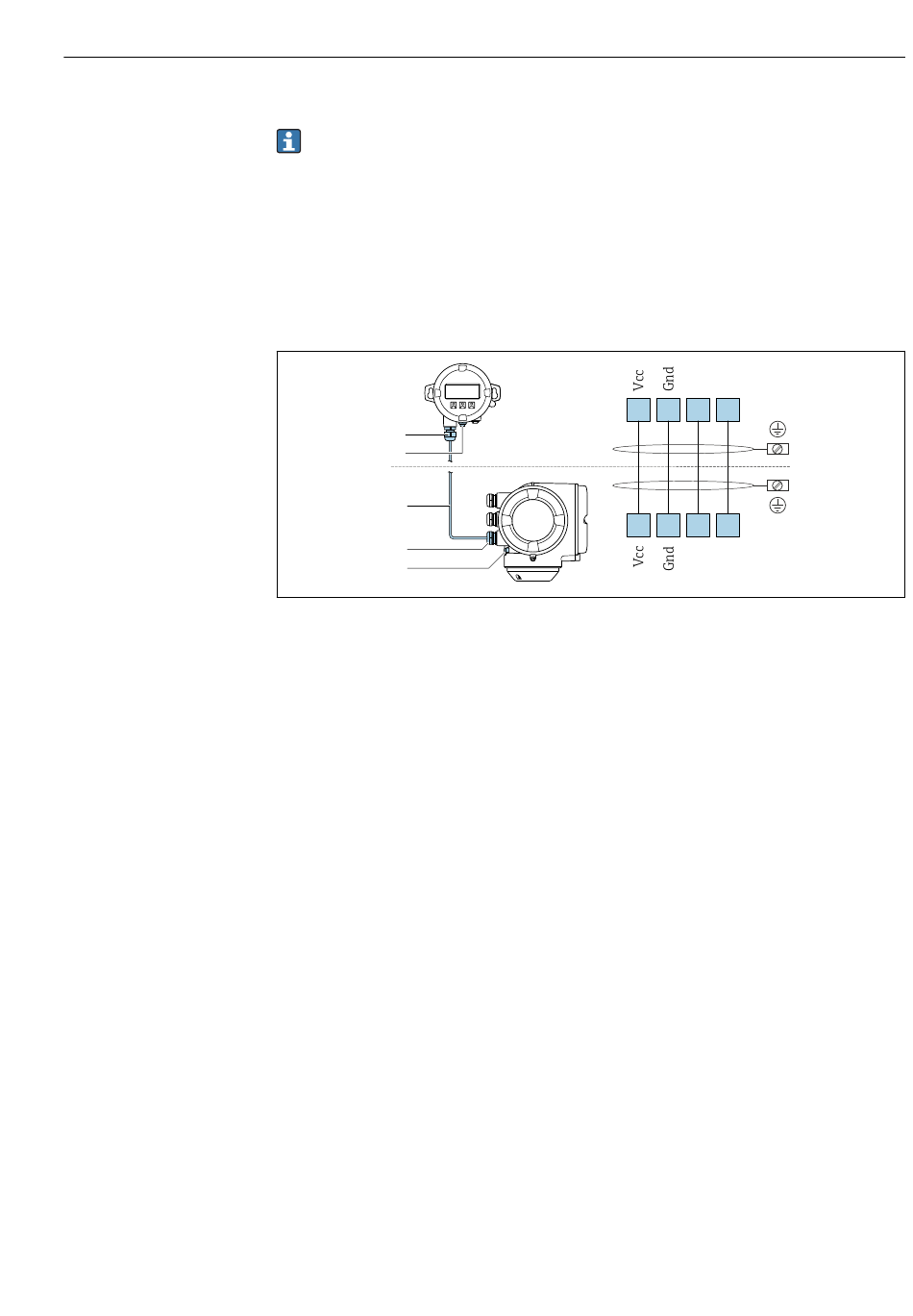

1 Abgesetztes Anzeige- und Bedienmodul DKX001
2 Schutzerde (PE)
3 Verbindungskabel
4 Messgerät
5 Schutzerde (PE)
7.3

Potenzialausgleich sicherstellen

7.3.1

Anforderungen

Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Elektrischer Anschluss
A B
81 82 83 84
81 82 83 84
A B
A0027518
