Elektrischer Anschluss
56

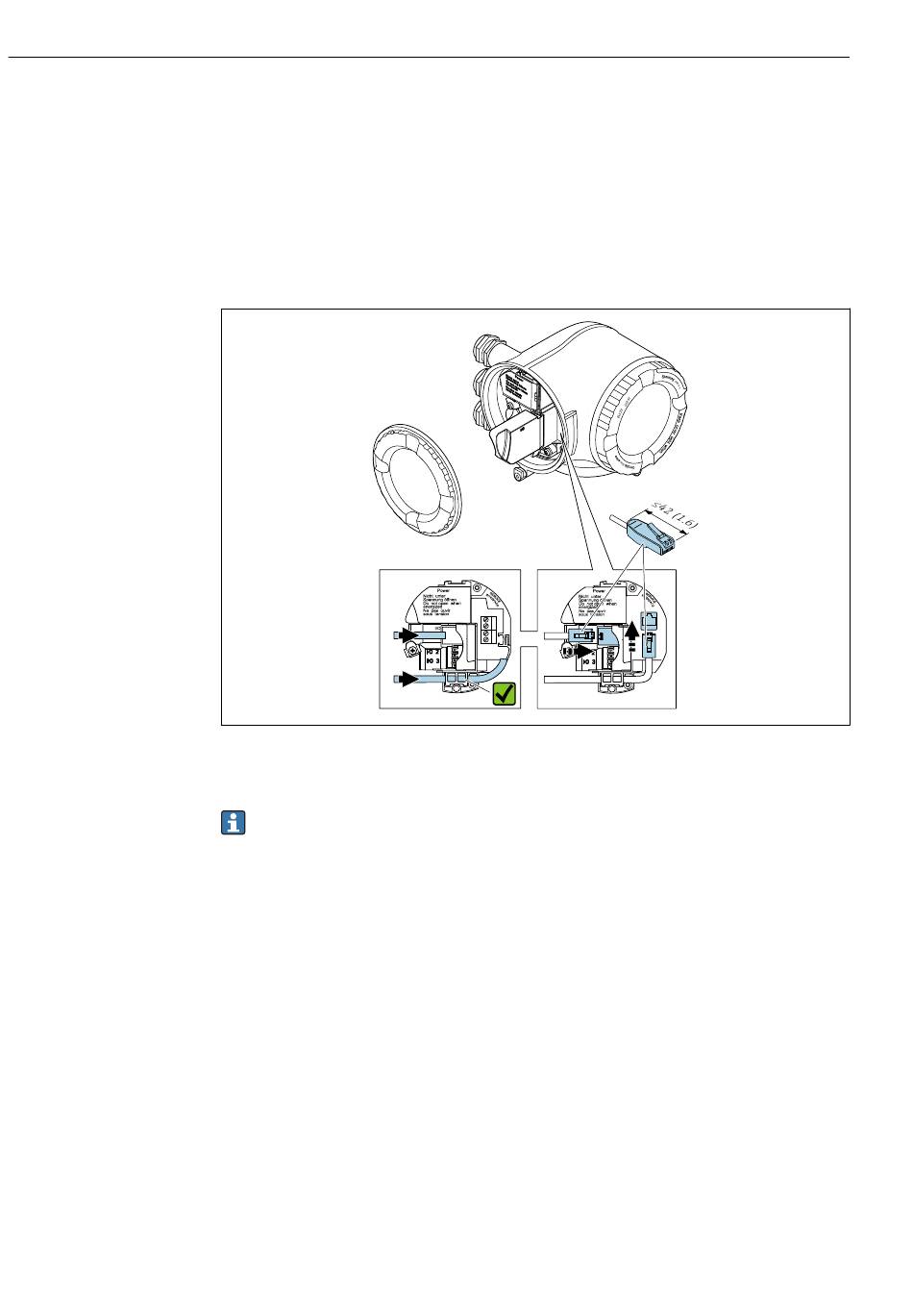

In eine Ringtopologie einbinden
Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und
dem Anschluss an der Serviceschnittstelle (CDI-RJ45).
Beim Anschluss zu beachten:
• Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat
YAMAICHI ; Part No Y-ConProfixPlug63 / Prod. ID: 82-006660)
• Maximale Kabeldicke: 6 mm
• Länge des Steckers inklusive Knickschutz: 42 mm
• Biegeradius: 2,5 x Kabeldicke
1
2
1 PROFINET Anschluss
2 Serviceschnittstelle (CDI-RJ45)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabelein-
führung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann
dadurch ohne Öffnen des Geräts über einen M12 Stecker erfolgen.
7.4

Potenzialausgleich sicherstellen

7.4.1

Anforderungen

Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
Proline Promass X 500 PROFINET
N ic
P o
S p h t
w e
a n u n
D o r
n u t e r
n g
e n n o
e r g t o ö f f
N e
iz e p e n e
s o p a d n w n
u s s o h e
t e n u v n
s io r ir
n
A0033717
