Kabel entfernen
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
7.2.2
Potenzialausgleich sicherstellen
Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
7.3
Spezielle Anschlusshinweise
7.3.1
Anschlussbeispiele
Stromausgang 4-20 mA HART
1
6

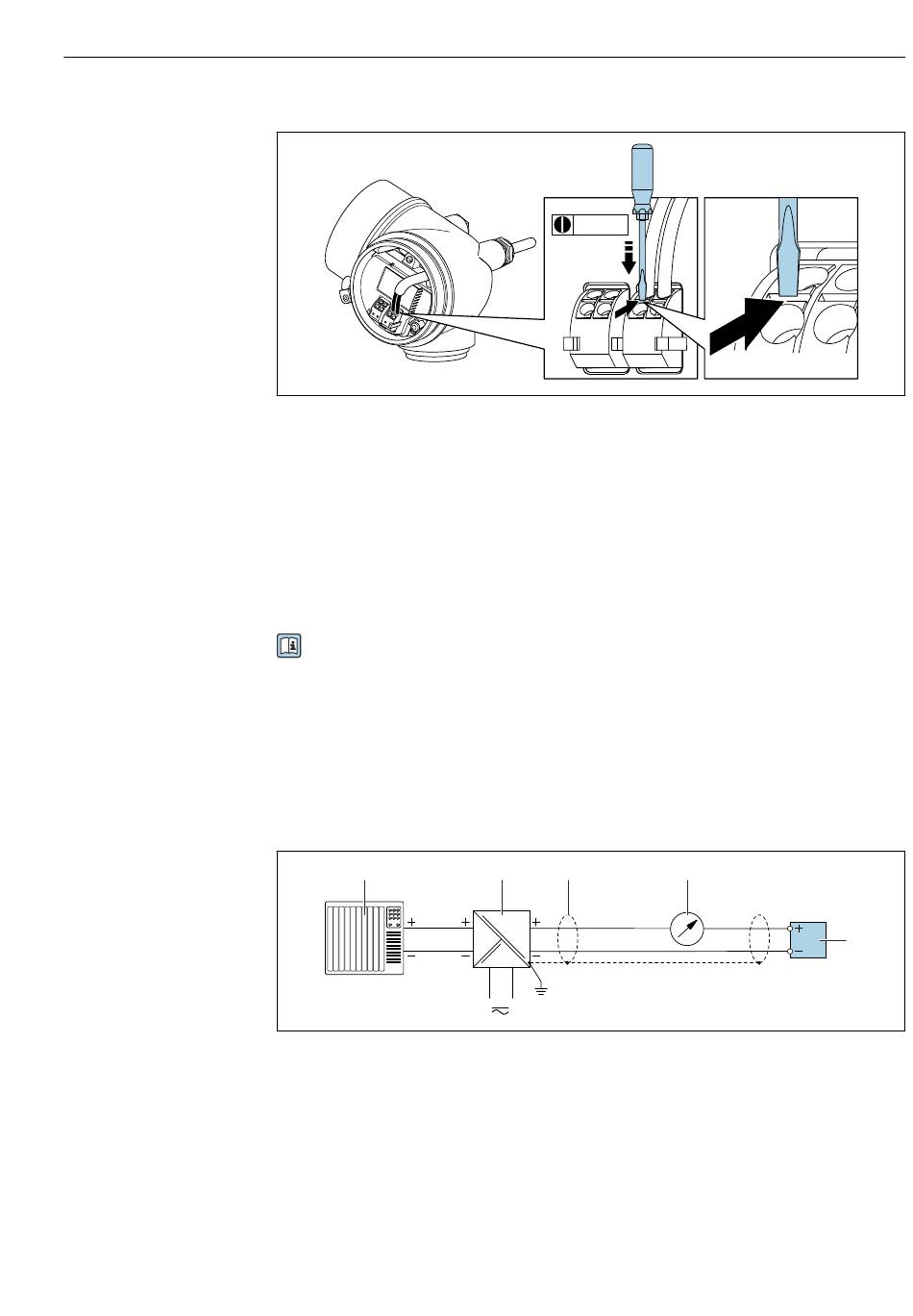

Anschlussbeispiel für Stromausgang 4...20 mA HART (passiv)
1
Automatisierungssystem mit Stromeingang (z.B. SPS)
2
Spannungsversorgung
3
Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
4
Analoges Anzeigeinstrument: Maximale Bürde beachten
5
Messumformer
3 (0.12)
3 4
1
2
2
3
4...20 mA
Elektrischer Anschluss
4
5
A0032240
A0028762
