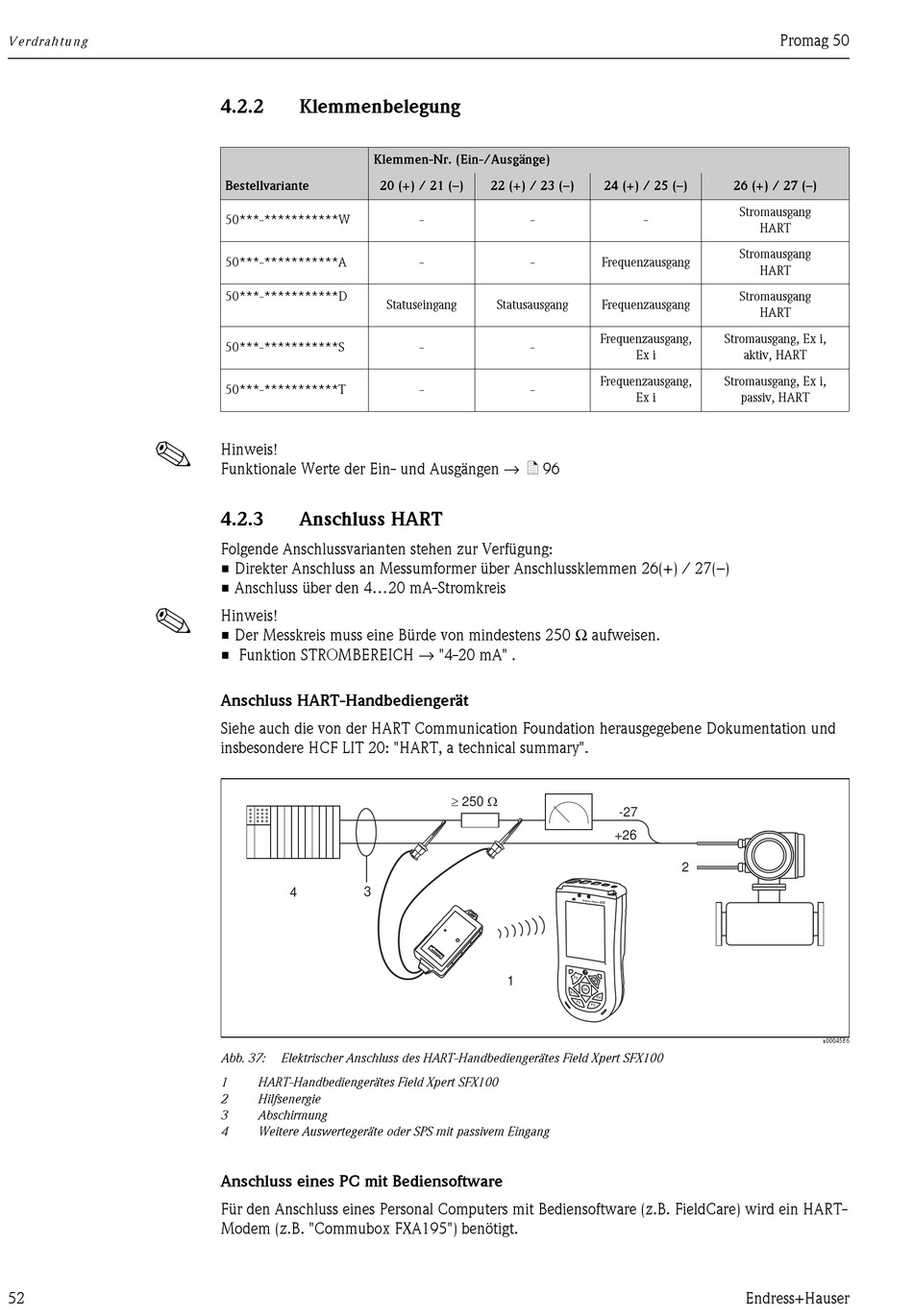

V erd ra h tu n g
!
!
52
4.2.2
Klemmenbelegung
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante
20 (+) / 21 (–)
50***-***********W
50***-***********A
50***-***********D
Statuseingang
50***-***********S
50***-***********T
Hinweis!
Funktionale Werte der Ein- und Ausgängen → ä 96
4.2.3
Anschluss HART
Folgende Anschlussvarianten stehen zur Verfügung:
• Direkter Anschluss an Messumformer über Anschlussklemmen 26(+) / 27(–)
• Anschluss über den 4...20 mA-Stromkreis
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Funktion STROMBEREICH → "4-20 mA" .
Anschluss HART-Handbediengerät
Siehe auch die von der HART Communication Foundation herausgegebene Dokumentation und
insbesondere HCF LIT 20: "HART, a technical summary".
3
4
Abb. 37:
Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1
HART-Handbediengerätes Field Xpert SFX100
2
Hilfsenergie
3
Abschirmung
4
Weitere Auswertegeräte oder SPS mit passivem Eingang
Anschluss eines PC mit Bediensoftware
Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. FieldCare) wird ein HART-
Modem (z.B. "Commubox FXA195") benötigt.
22 (+) / 23 (–)
-
-
-
-
Statusausgang
-
-
-
-
³
W
250
1
24 (+) / 25 (–)
26 (+) / 27 (–)
Stromausgang
-
HART
Stromausgang
Frequenzausgang
HART
Stromausgang
Frequenzausgang
HART
Frequenzausgang,
Stromausgang, Ex i,
Ex i
aktiv, HART
Frequenzausgang,
Stromausgang, Ex i,
Ex i
passiv, HART
-27
+26
2
Endress+Hauser
Promag 50
a0004586
