4.2.3
Anschluss HART
Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26(+) / 27 (-)
• Anschluss über den 4...20-mA-Stromkreis
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
– Funktion STROMBEREICH → "4–20 mA HART" oder "4–20 mA (25 mA) HART"
– HART-Schreibschutz ein- oder ausschalten → 84
Anschluss HART-Handbediengerät
Siehe auch die von der HART Communication Foundation herausgegebene Dokumentation
und insbesondere HCF LIT 20: "HART, a technical summary".
3
4

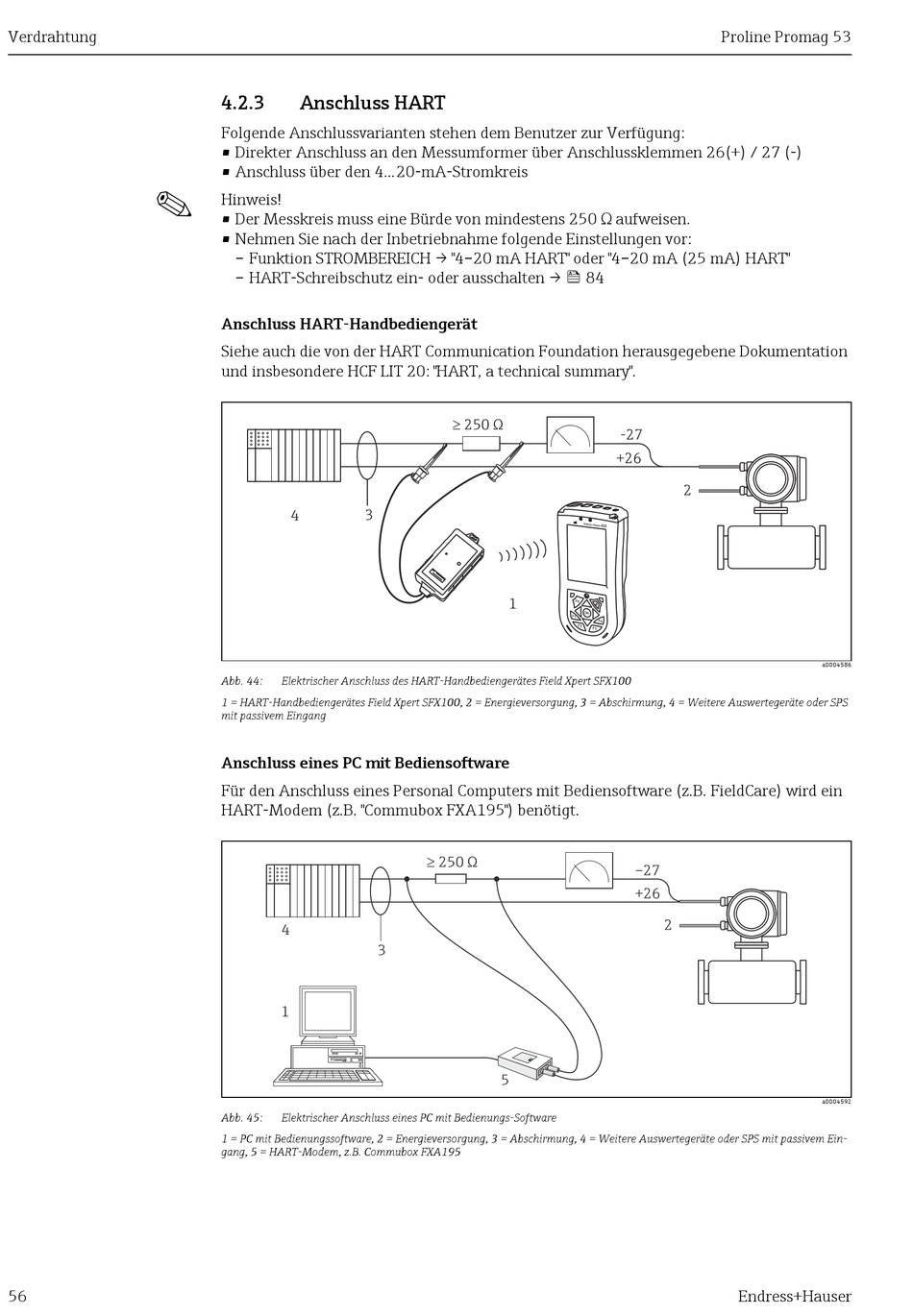

Abb. 44:
Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1 = HART-Handbediengerätes Field Xpert SFX100, 2 = Energieversorgung, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS
mit passivem Eingang
Anschluss eines PC mit Bediensoftware
Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. FieldCare) wird ein
HART-Modem (z.B. "Commubox FXA195") benötigt.
4
3
1
Abb. 45:
Elektrischer Anschluss eines PC mit Bedienungs-Software
1 = PC mit Bedienungssoftware, 2 = Energieversorgung, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit passivem Ein-
gang, 5 = HART-Modem, z.B. Commubox FXA195
³ 250 Ω
1
³ 250 Ω
5
