Anschluss HART

Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
x Direkter Anschluss an den Messumformer über Anschlussklemmen 26 / 27
x Anschluss über den 4...20
Hinweis!
x Der Messkreis muss eine Bürde von mindestens 250 : aufweisen.
x Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
Funktion STROMBEREICH o "4...20 mA HART" oder "4...20 mA (25 mA) HART"
Anschluss HART-Handbediengerät
Beachten Sie für den Anschluss auch die von der HART Communication Foundation
herausgegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische
Übersicht".
4

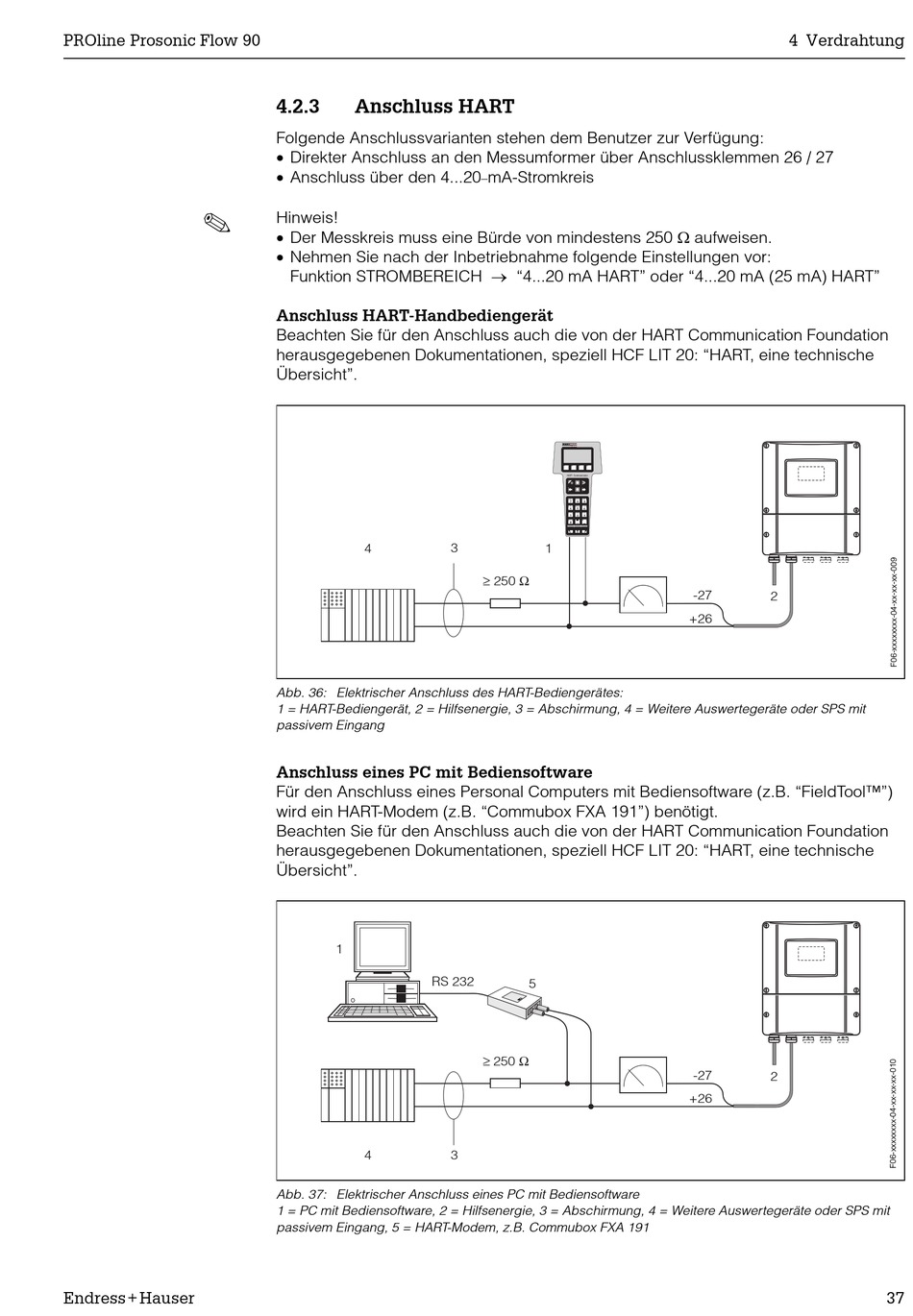

Abb. 36: Elektrischer Anschluss des HART-Bediengerätes:
1 = HART-Bediengerät, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit
passivem Eingang

Anschluss eines PC mit Bediensoftware

Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. "FieldTool™")
wird ein HART-Modem (z.B. "Commubox FXA 191") benötigt.
Beachten Sie für den Anschluss auch die von der HART Communication Foundation
herausgegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische
Übersicht".
1
RS 232
4
Abb. 37: Elektrischer Anschluss eines PC mit Bediensoftware
1 = PC mit Bediensoftware, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit
passivem Eingang, 5 = HART-Modem, z.B. Commubox FXA 191
mA-Stromkreis
–
I
O
3 1
≥ Ω
250
5
≥ Ω
250
3
4 Verdrahtung
-27
2
+26
-27
2
+26
