Beschneidkopf

5.7.2 Stempel und Matrize wechseln (Version 2)

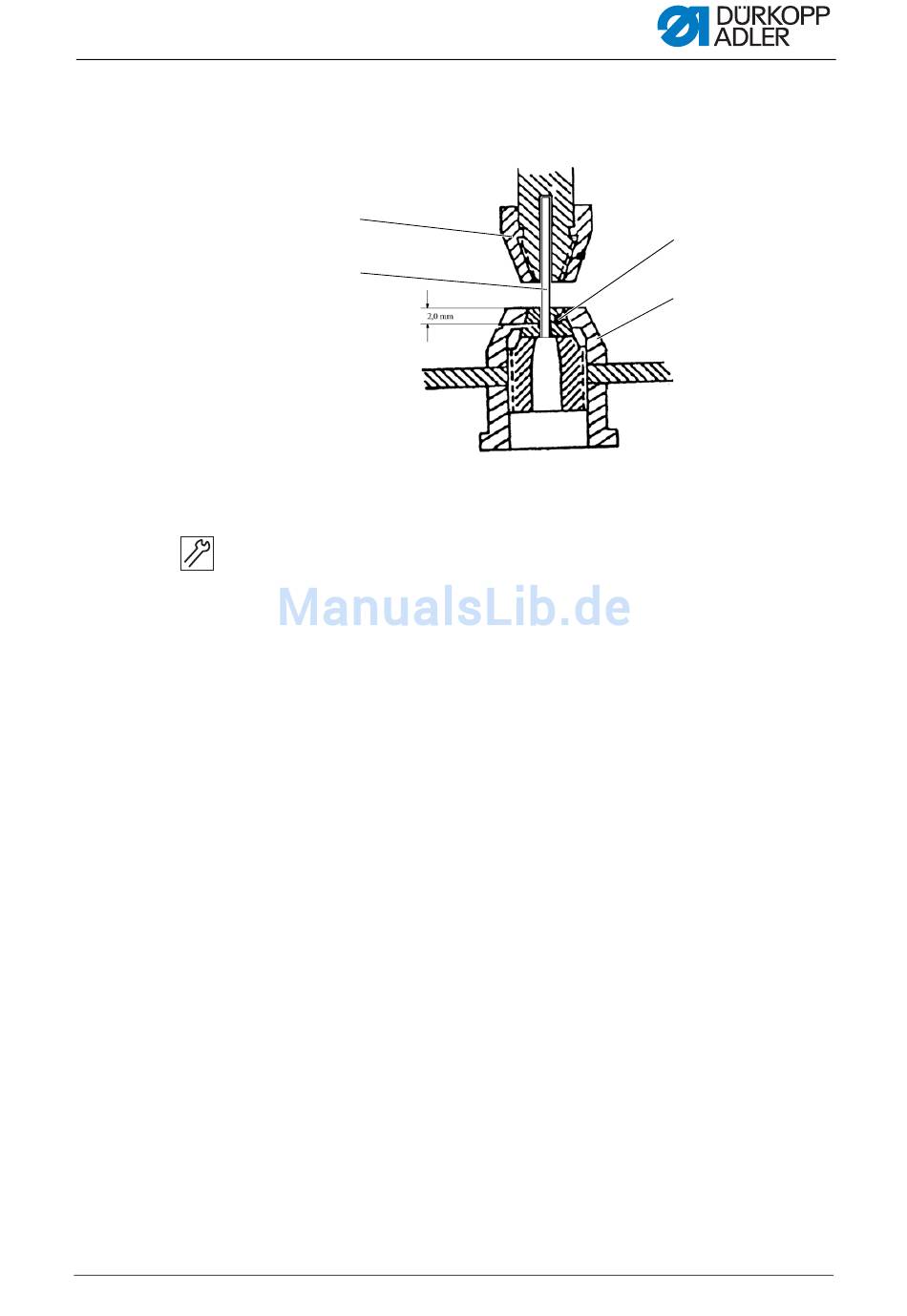

Abb. 41: Stempel und Matrize wechseln
(1) - Überwurfmutter
(2) - Matrize
Einstellschritte
1. Überwurfmutter (1) lösen.
2. Matrize (2) wechseln.
3. Überwurfmutter (1) festschrauben.
4. Spannmutter (3) etwas lösen.
5. Stumpfen Stempel (4) herausnehmen.
6. Neuen Stempel (4) bis ganz nach oben in die Aufnahmebohrung der
7. Spannmutter (3) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
①
②
Stempelstange schieben.
④
③
(3) - Spannmutter
(4) - Stempel
47
