Nähgutklammer
8.2 Vollständige Lüftung einstellen
Richtige Einstellung
Der Greifarm des Staplers passt unter die geöffneten Klammer, ohne das
Moosgummi zu beschädigen.
Einstellschritte
Die Höhe der vollständig gelüfteten Klammer ergibt sich aus der Einstel-
lung der Zwischenlüftung durch den Kolbenstangenweg des Zylinders.

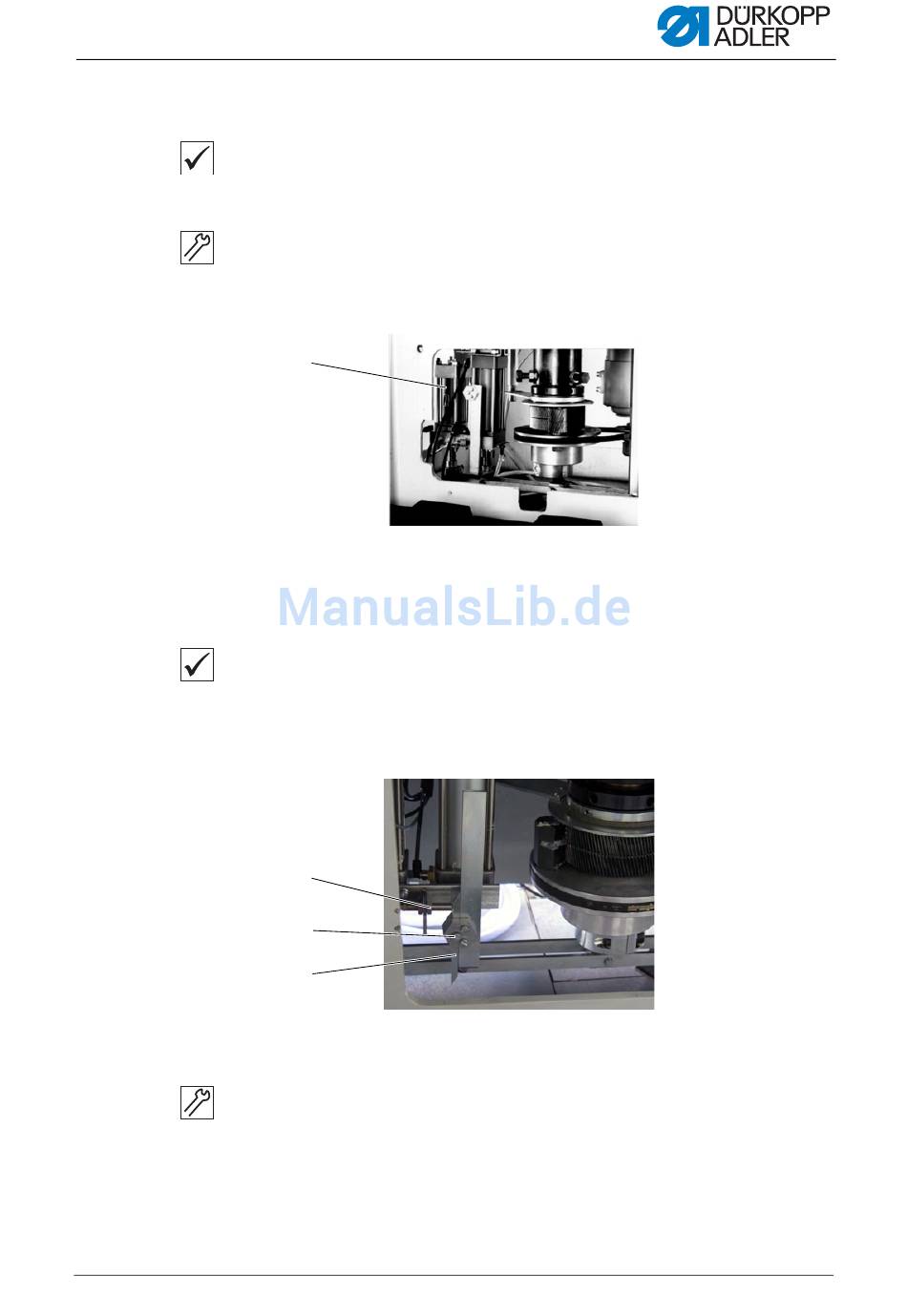

Abb. 57: Vollständige Lüftung einstellen
(1) - Zylinder
8.3 Zeitpunkt der Schalterbetätigung einstellen
Richtige Einstellung
Die Schaltfahne (3) betätigt den Näherungsschalter (1) während des au-
tomatischen Ablaufs und gibt den Impuls zum Auslösen des Staplers.
Der Schaltvorgang erfolgt zu Beginn der Klammerlüftung.
Abb. 58: Zeitpunkt der Betätigung von Schalter Klammer geöffnet
(1) - Näherungsschalter
(2) - Schraube
Einstellschritte
1. Schraube (2) lösen.
2. Schaltfahne (3) einstellen.
3. Schrauben (2) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
①
①
②
③
(3) - Schaltfahne
61
