4.8 Stichlochpilz einstellen
Richtige Einstellung
Der Stichlochpilz (1) liegt in jeder Nähphase mit entsprechendem Druck
an der Nähgutauflage an. Dies ist der Fall, wenn die Schnur (3) bei aus-
geschwenktem Nähkopf etwas lose ist.
Ist der Nähkopf eingeschwenkt, muss die Feder (4) den Stichlochpilz (1)
in den Sektor (2) ziehen. Ist dies nicht der Fall, die Schnur (3) etwas kür-
zen.
Wichtig
Stichlochpilzstellung bei eingeschwenkter bzw. ausgeschwenkter Stel-
lung prüfen.

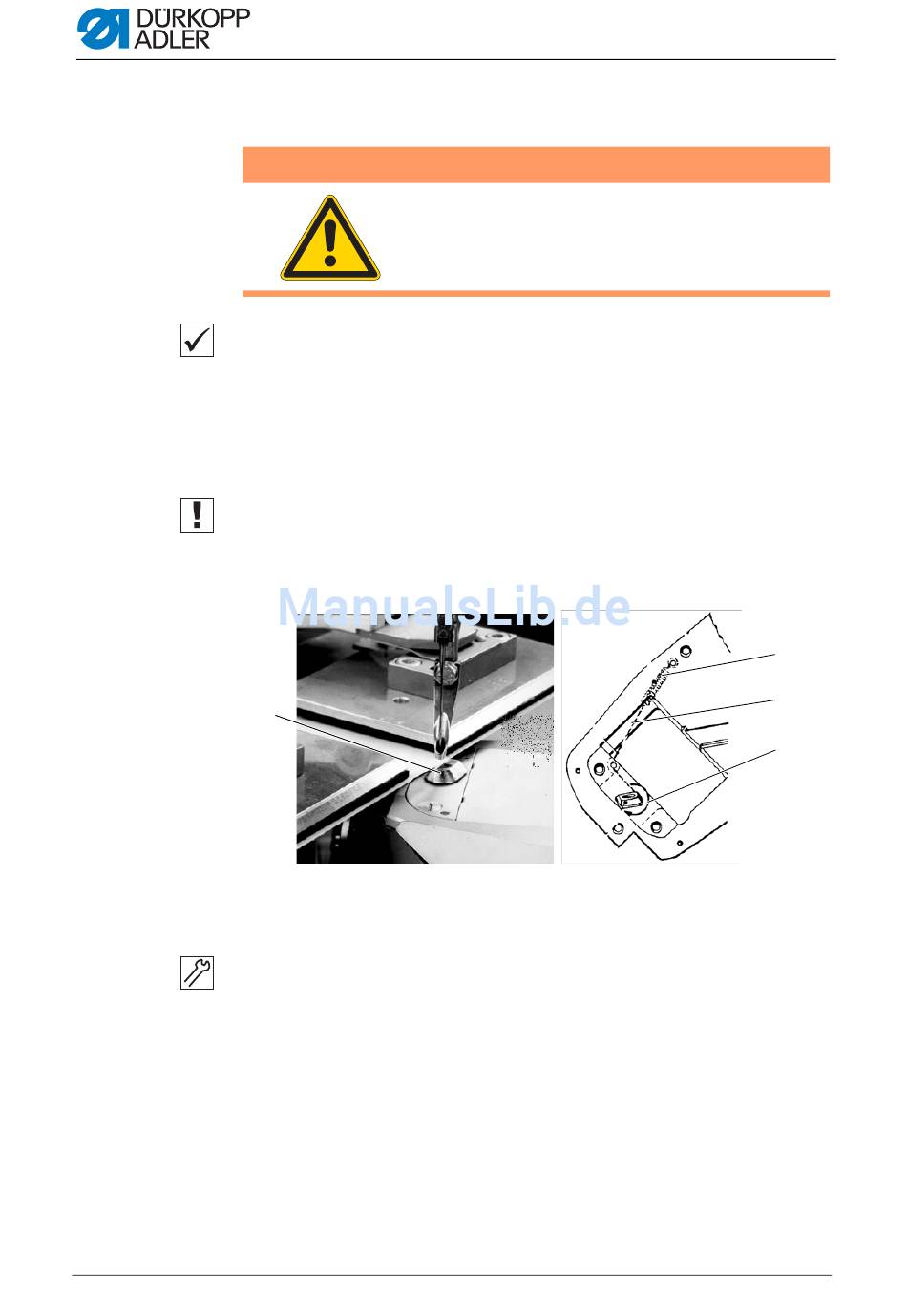

Abb. 23: Stichlochpilz einstellen
(1) - Stichlochpilz
(2) - Sektor
Einstellschritte
1. Gehäuseplattenschrauben lösen.
2. Gehäuseplatte abnehmen.
3. Schnur (3) verlängern oder kürzen.
4. Gehäuseplatte auflegen.
5. Gehäuseplattenschrauben festschrauben.
30
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
①
(3) - Schnur
(4) - Feder
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
④
③
②
