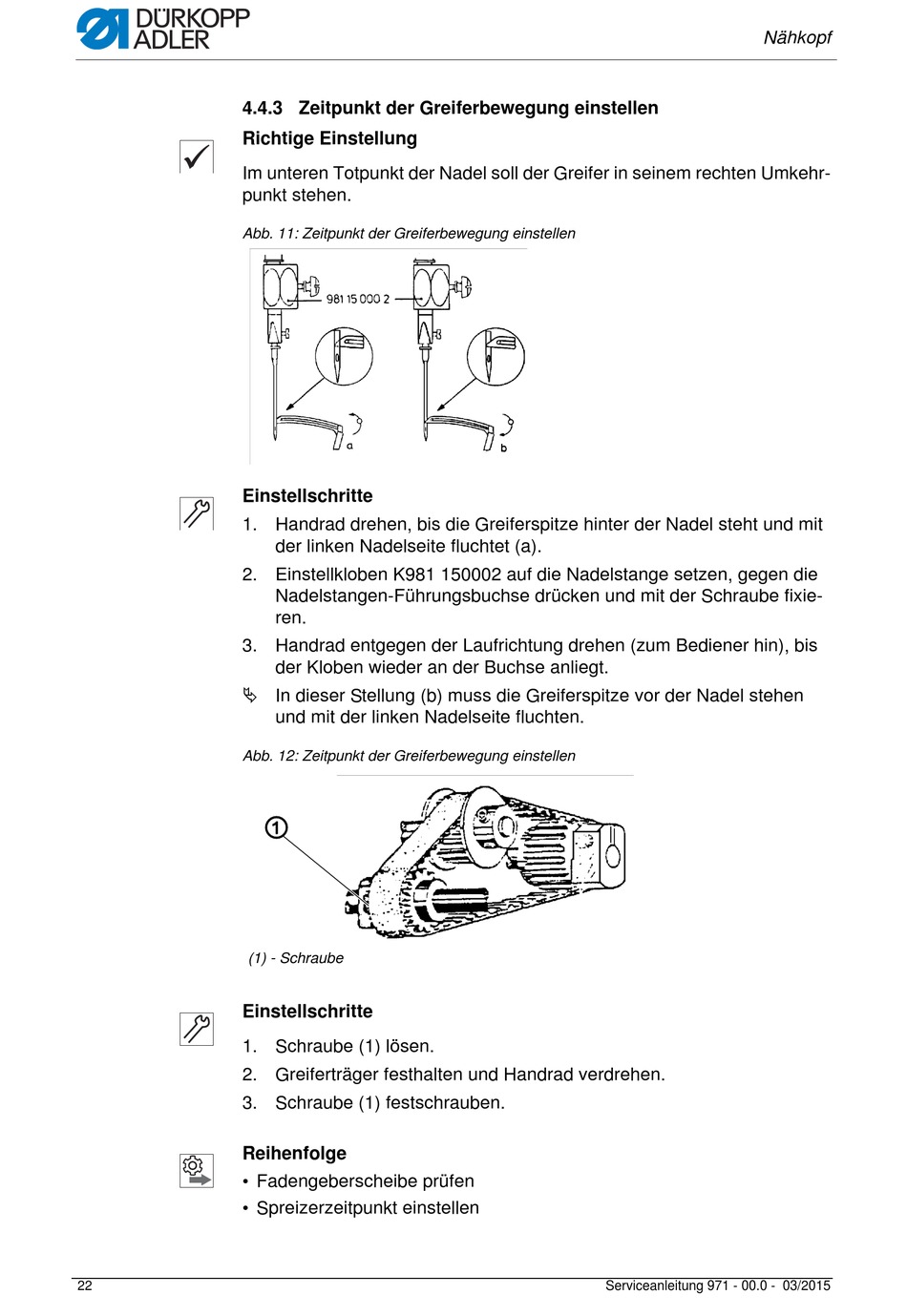

4.4.3 Zeitpunkt der Greiferbewegung einstellen
Richtige Einstellung
Im unteren Totpunkt der Nadel soll der Greifer in seinem rechten Umkehr-
punkt stehen.
Abb. 11: Zeitpunkt der Greiferbewegung einstellen
Einstellschritte
1. Handrad drehen, bis die Greiferspitze hinter der Nadel steht und mit
2. Einstellkloben K981 150002 auf die Nadelstange setzen, gegen die
3. Handrad entgegen der Laufrichtung drehen (zum Bediener hin), bis
In dieser Stellung (b) muss die Greiferspitze vor der Nadel stehen
Abb. 12: Zeitpunkt der Greiferbewegung einstellen
(1) - Schraube
Einstellschritte
1. Schraube (1) lösen.
2. Greiferträger festhalten und Handrad verdrehen.
3. Schraube (1) festschrauben.
Reihenfolge
• Fadengeberscheibe prüfen
• Spreizerzeitpunkt einstellen
22
der linken Nadelseite fluchtet (a).
Nadelstangen-Führungsbuchse drücken und mit der Schraube fixie-
ren.
der Kloben wieder an der Buchse anliegt.
und mit der linken Nadelseite fluchten.
①
Nähkopf
Serviceanleitung 971 - 00.0 - 03/2015
