4.4 Greifer, Spreizer, Nadelstange und Nadelführung
4.4.1 Nadelstangenhöhe einstellen
Die Nadelstangenhöhe wird mit der Lehre K981 120012 eingestellt.
Richtige Einstellung
Der Stift der Lehre muss ganz in die Bohrung der Nadelstange einge-
taucht sein, wenn sich diese im unteren Totpunkt befindet.

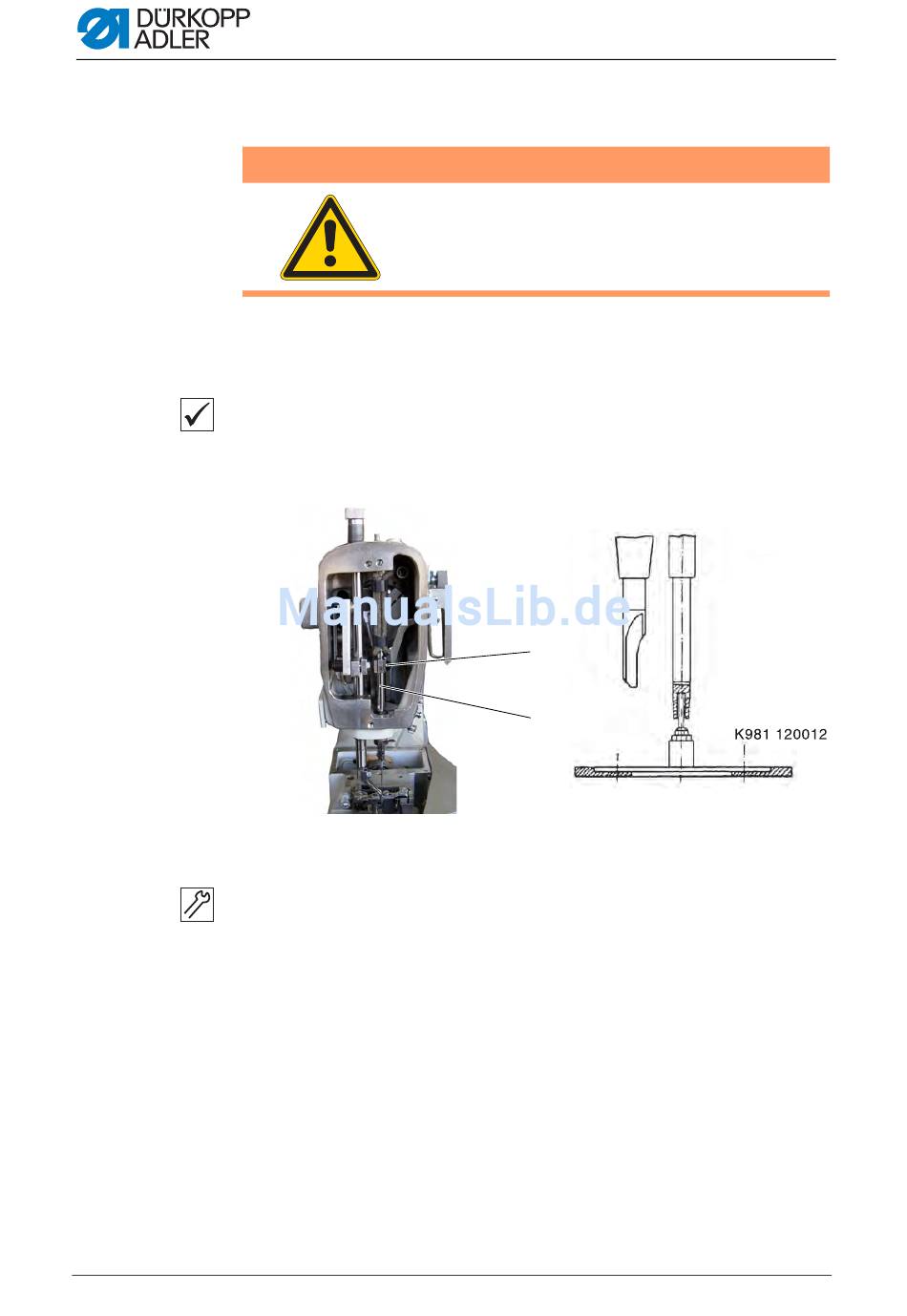

Abb. 9: Nadelstangenhöhe einstellen
Einstellschritte
1. Kopfdeckel und Stichplatte demontieren.
2. Nadel und Nähfuß herausnehmen.
3. Nadelstange (1) mit dem Handrad in den oberen Totpunkt bringen.
4. Lehre K981 120012 auf die Grundplatte setzen.
5. Schraube (2) am Klemmkloben lösen.
6. Mit dem Handrad den Antriebsmechanismus der Nadelstange in den
7. Nadelstange ganz nach unten auf den Stift der Lehre ziehen.
8. Schraube (2) festschrauben.
20
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
(1) - Nadelstange
unteren Totpunkt bringen.
Dabei die Nadelstange nicht verdrehen.
②
①
(2) - Schraube
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
