5

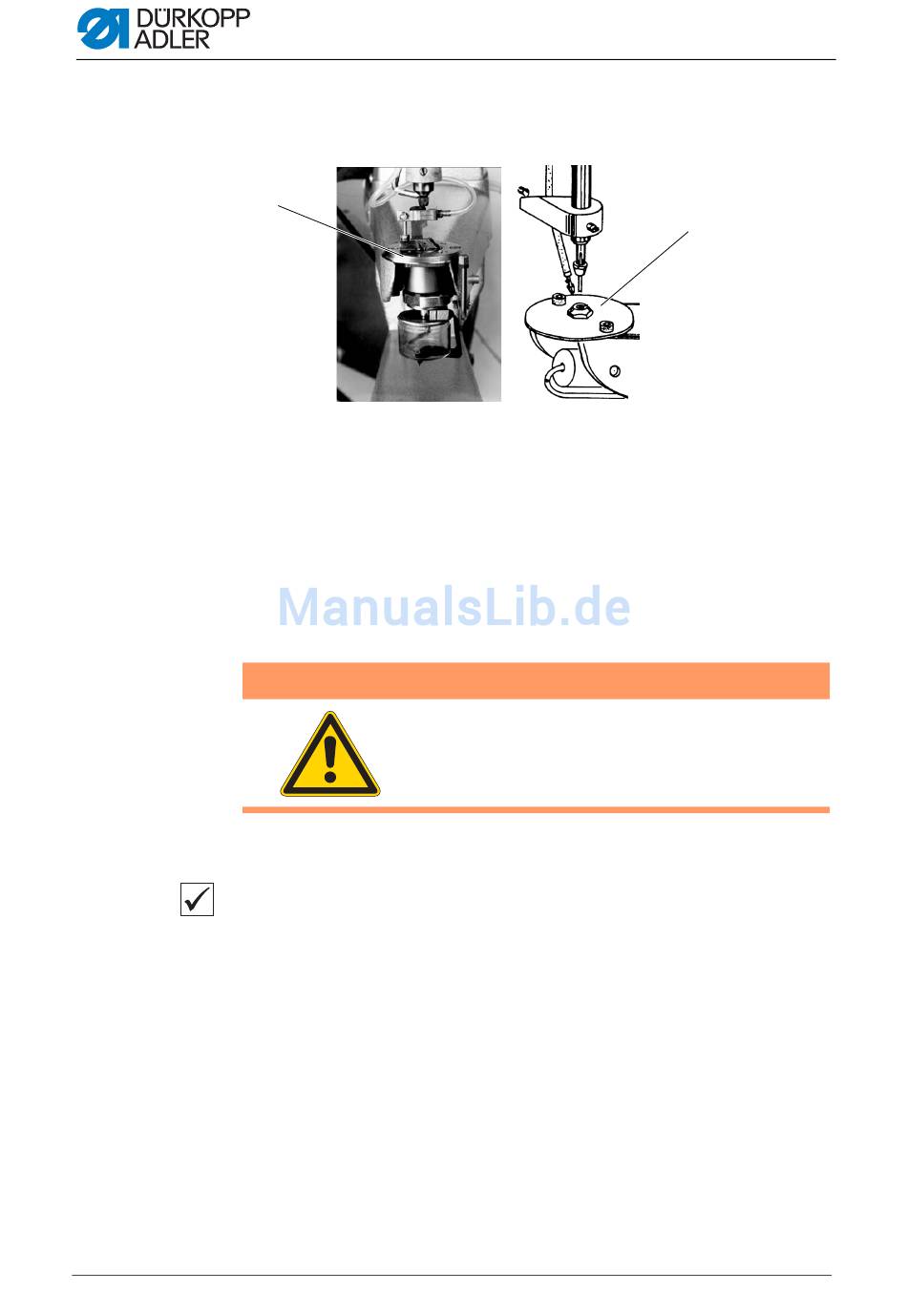

Abb. 32: Beschneidkopf, Version 1 und 2
Der Beschneider (1) ist mit einem Ober- und Untermesser ausgestattet.
Er ermöglicht das Beschneiden von Außenradien und größeren Innenra-
dien. Er wird als Version 1 bezeichnet.
Der Beschneider (2) ist mit einem Stempel und einer Matrize ausgestattet.
Er ermöglicht das Beschneiden von kleinen Innenradien, zum Beispiel bei
Handschuhen. Er wird als Version 2 bezeichnet.
5.1 Messer- bzw. Stempelüberlappung
5.1.1 Messerüberlappung einstellen (Version 1)
Richtige Einstellung
Die Schneiden des Ober- und Untermessers sind gerade überlappt, wenn
das Obermesser im unteren Totpunkt steht.
38
Beschneidkopf
①
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
Beschneidkopf
②
Serviceanleitung 971 - 00.0 - 03/2015
