Nähkopf

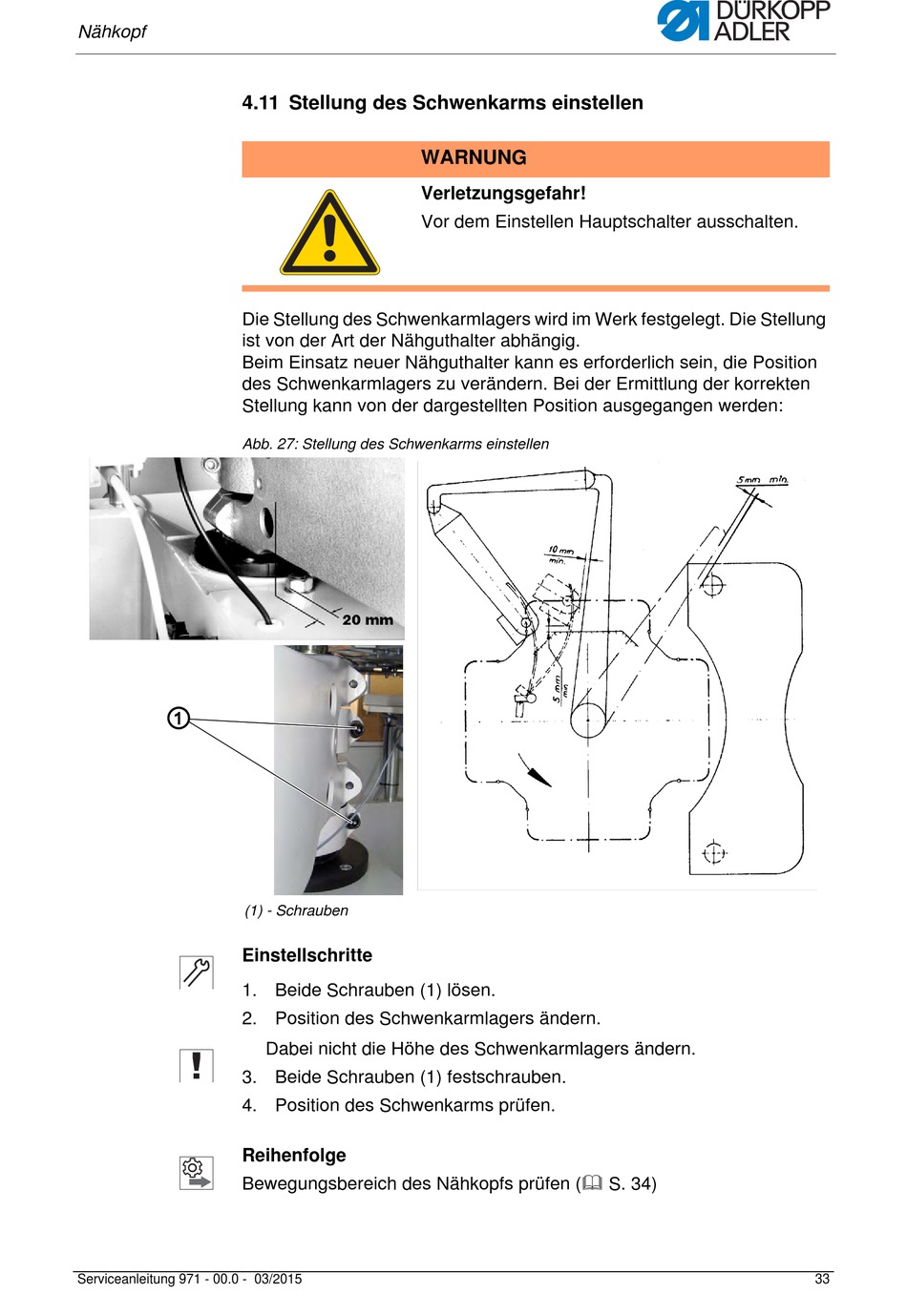

4.11 Stellung des Schwenkarms einstellen
Die Stellung des Schwenkarmlagers wird im Werk festgelegt. Die Stellung
ist von der Art der Nähguthalter abhängig.
Beim Einsatz neuer Nähguthalter kann es erforderlich sein, die Position
des Schwenkarmlagers zu verändern. Bei der Ermittlung der korrekten
Stellung kann von der dargestellten Position ausgegangen werden:
Abb. 27: Stellung des Schwenkarms einstellen
①
(1) - Schrauben
Einstellschritte
1. Beide Schrauben (1) lösen.
2. Position des Schwenkarmlagers ändern.
3. Beide Schrauben (1) festschrauben.
4. Position des Schwenkarms prüfen.
Reihenfolge
Bewegungsbereich des Nähkopfs prüfen ( S. 34)
Serviceanleitung 971 - 00.0 - 03/2015
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
Dabei nicht die Höhe des Schwenkarmlagers ändern.
33
