Nähkopf
4.13 Ölschmierung
4.13.1 Ölstand und Ölförderung prüfen

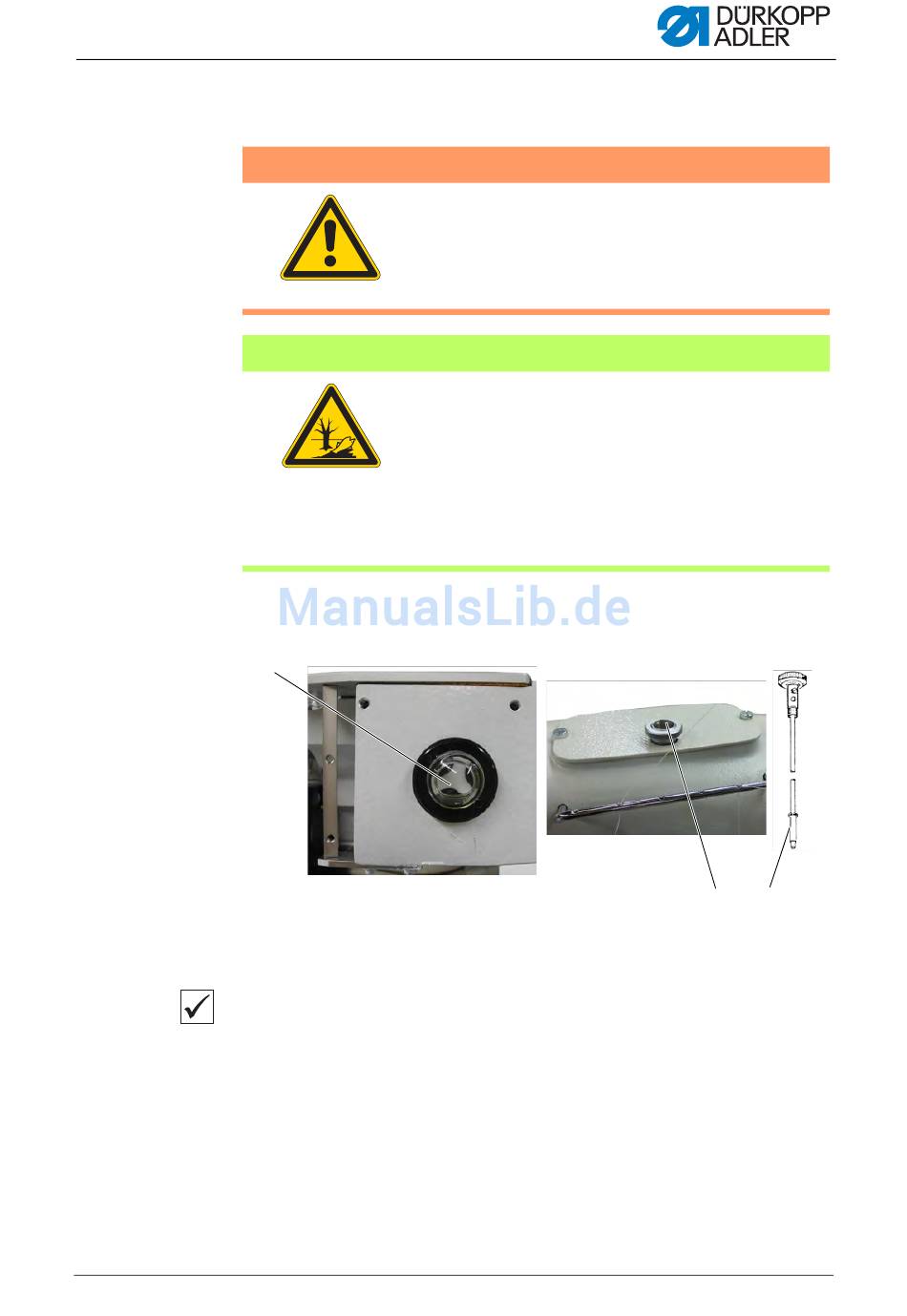

Abb. 29: Ölstand und Ölförderung prüfen
(1) - Schauglas
Richtige Einstellung
Ölstand in der Ölwanne bei nicht laufender Maschine am Schauglas (1)
wöchentlich prüfen. Wenn das Öl am unteren Rand zu sehen ist, ist der
Ölstand korrekt. Wenn kein Öl zu sehen ist, Öl nachfüllen.
Ist die Ölförderung korrekt, sind während des Laufs kleine Blasen am
Schauglas (2) des Steigrohrs zu erkennen. Die Ölförderung wöchentlich
prüfen.
1. Ölsteigrohr (3) herausdrehen.
2. Öl durch den Einfüllstutzen in die Ölwanne gießen.
Serviceanleitung 971 - 00.0 - 03/2015
WARNUNG
Verletzungsgefahr!
Hautauschläge durch Schmieröl
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt.
Waschen Sie sich nach Kontakt gründlich.
ACHTUNG
Umweltschäden durch Schmierfett!
Schmieröl ist ein Schadstoff und darf nicht in die
Kanalisation oder den Erdboden gelangen.
Sammeln Sie Schmierölreste sorgfältig und entsor-
gen Sie die Reste sowie fettbehaftete Maschinen-
teile gemäß den gesetzlichen Vorschriften.
Beachten Sie alle Sicherheits- und Umweltschutz-
hinweise des Schmierstoff-Herstellers.
①
②
(2) - Schauglas
(3) - Ölsteigrohr
