Service-Einstellungen über OP3000

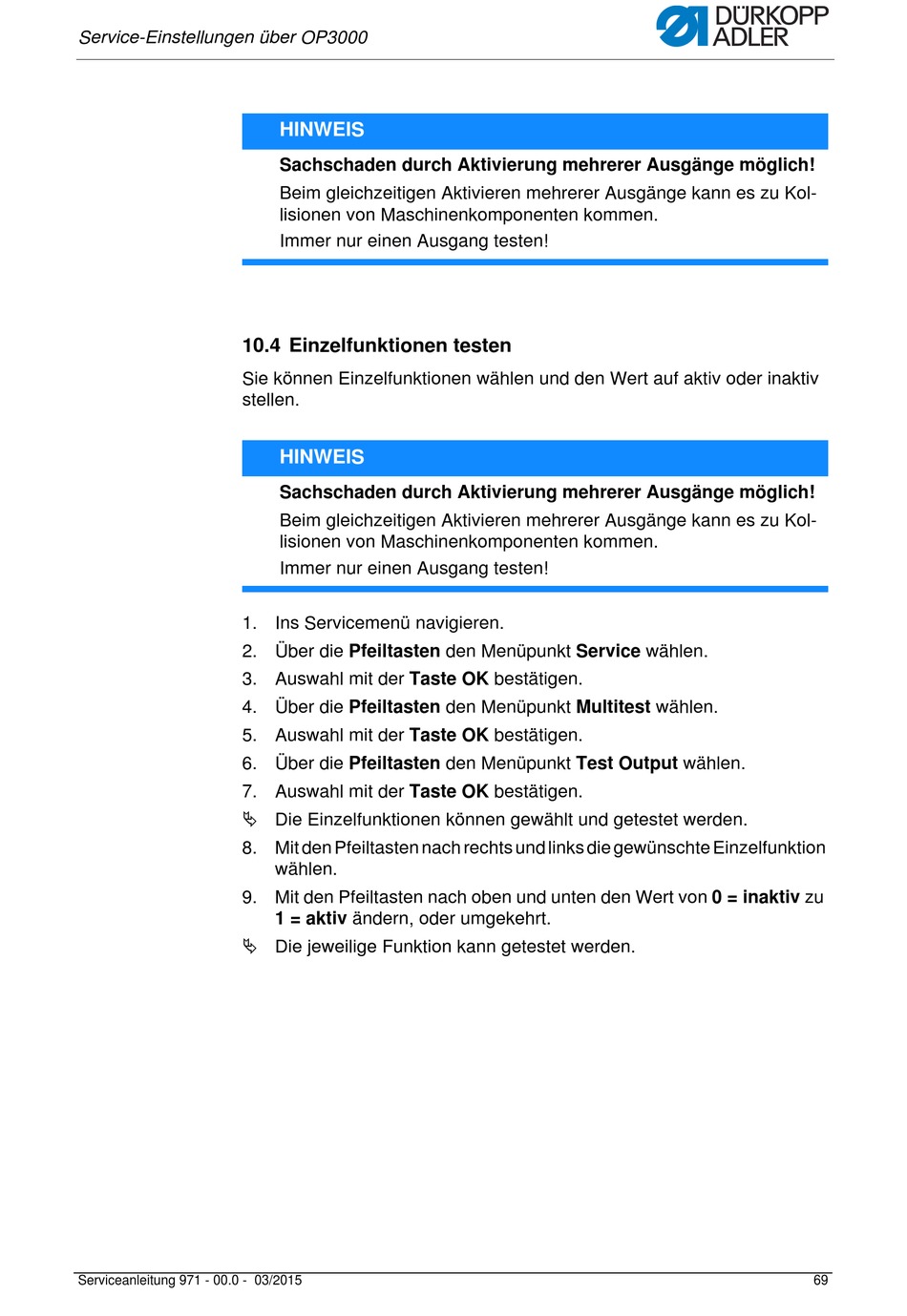

10.4 Einzelfunktionen testen
Sie können Einzelfunktionen wählen und den Wert auf aktiv oder inaktiv
stellen.
1. Ins Servicemenü navigieren.
2. Über die Pfeiltasten den Menüpunkt Service wählen.
3. Auswahl mit der Taste OK bestätigen.
4. Über die Pfeiltasten den Menüpunkt Multitest wählen.
5. Auswahl mit der Taste OK bestätigen.
6. Über die Pfeiltasten den Menüpunkt Test Output wählen.
7. Auswahl mit der Taste OK bestätigen.
Die Einzelfunktionen können gewählt und getestet werden.
8. Mit den Pfeiltasten nach rechts und links die gewünschte Einzelfunktion
9. Mit den Pfeiltasten nach oben und unten den Wert von 0 = inaktiv zu
Die jeweilige Funktion kann getestet werden.
Serviceanleitung 971 - 00.0 - 03/2015
HINWEIS
Sachschaden durch Aktivierung mehrerer Ausgänge möglich!
Beim gleichzeitigen Aktivieren mehrerer Ausgänge kann es zu Kol-
lisionen von Maschinenkomponenten kommen.
Immer nur einen Ausgang testen!
HINWEIS
Sachschaden durch Aktivierung mehrerer Ausgänge möglich!
Beim gleichzeitigen Aktivieren mehrerer Ausgänge kann es zu Kol-
lisionen von Maschinenkomponenten kommen.
Immer nur einen Ausgang testen!
wählen.
1 = aktiv ändern, oder umgekehrt.
69
