5.1.2 Stempelüberlappung einstellen (Version 2)
Richtige Einstellung
Der Stempel ist in der Aufnahmebohrung der Stempelstange ganz bis
oben an den Anschlag geschoben. In seiner untersten Stellung taucht er
2 mm in die Matrize ein.

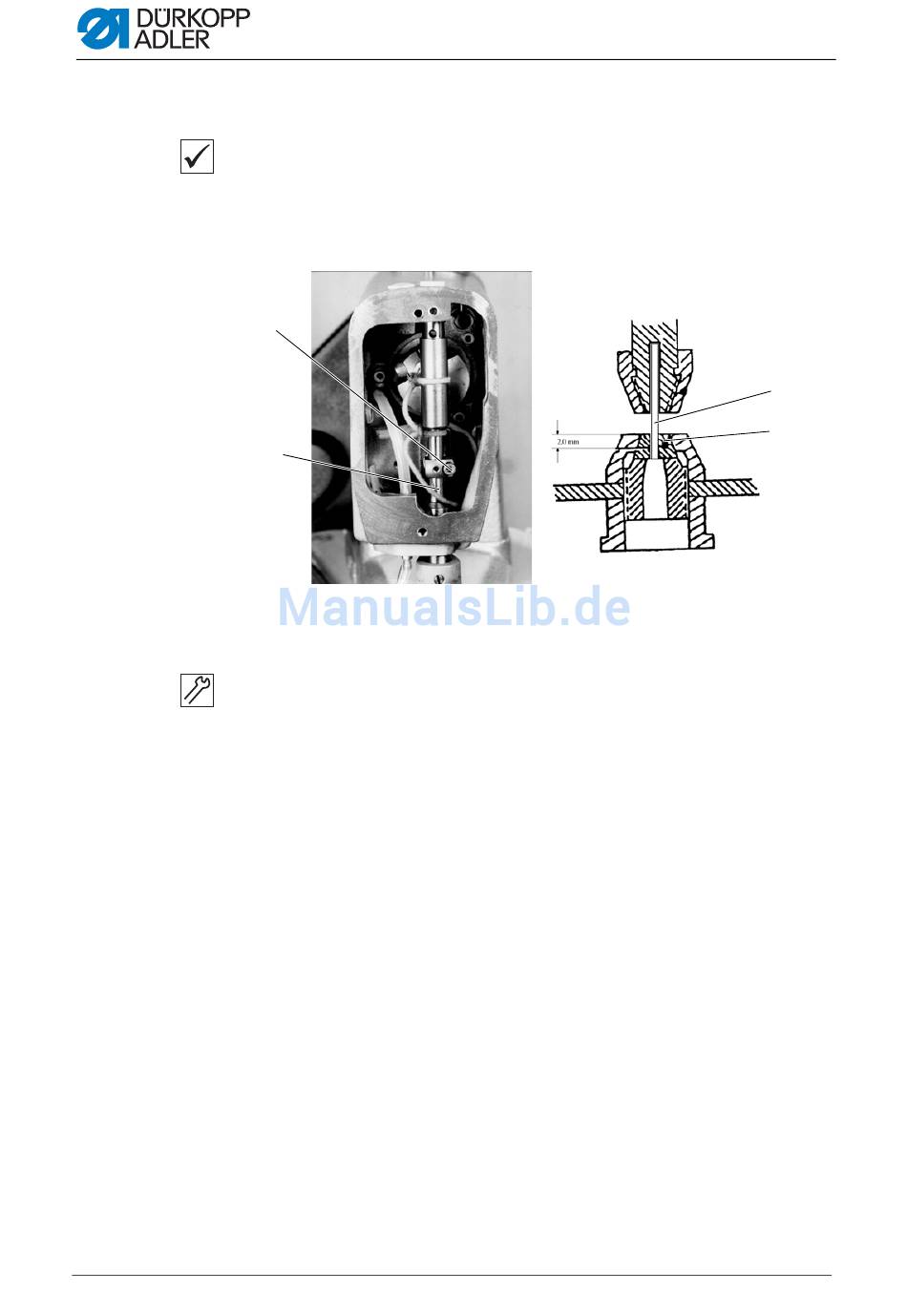

Abb. 34: Stempelüberlappung einstellen
(1) - Schraube
(2) - Stempelstange
Einstellschritte
1. Kopfdeckel abschrauben.
2. Handrad so weit in Drehrichtung drehen, bis der Stempel (4) in seinem
3. Schraube (1) lösen und Stempelstange (2) so verstellen, dass der
4. Schraube (1) festschrauben.
40
①
②
unteren Totpunkt steht.
Stempel (4) 2 mm in die Matrize (3) eingetaucht ist.
(3) - Matrize
(4) - Stempel
Serviceanleitung 971 - 00.0 - 03/2015
Beschneidkopf
④
③
