7.2 Position der Antriebswelle einstellen
Die Antriebswelle wird im Werk mit Hilfe einer Messuhr so eingestellt,
dass sich der Drehtisch in der horizontalen Ebene befindet.
Richtige Einstellung
Innerhalb des Bewegungsbereichs des Nähkopfs den Abstand zwischen
Stichlochpilz und Delrin der Nähguthalter prüfen. Die Position der Welle ist
korrekt, wenn die Abstände in allen Bereichen der Nähguthalter gleich
sind.

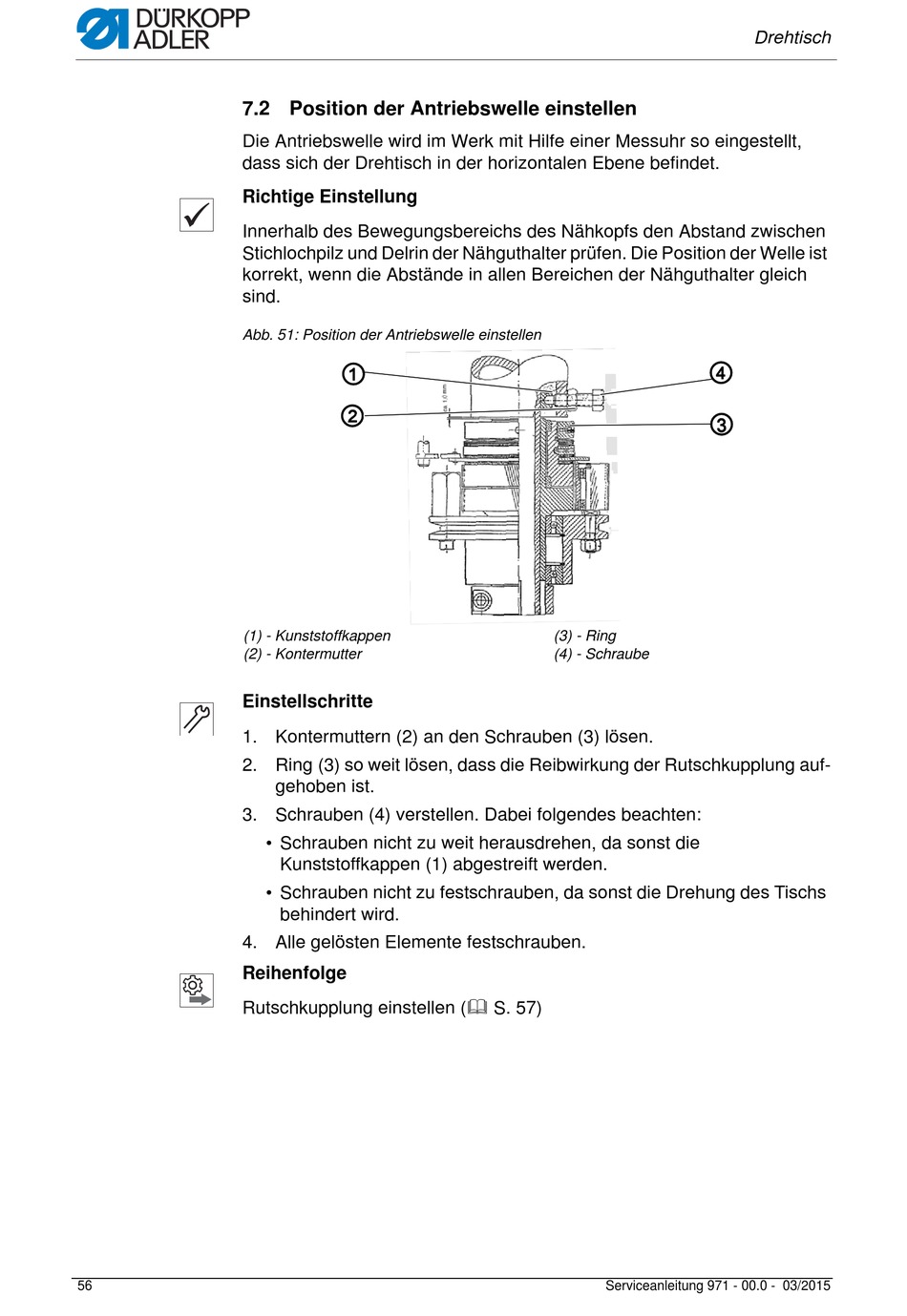

Abb. 51: Position der Antriebswelle einstellen
(1) - Kunststoffkappen
(2) - Kontermutter
Einstellschritte
1. Kontermuttern (2) an den Schrauben (3) lösen.
2. Ring (3) so weit lösen, dass die Reibwirkung der Rutschkupplung auf-
3. Schrauben (4) verstellen. Dabei folgendes beachten:
4. Alle gelösten Elemente festschrauben.
Reihenfolge
Rutschkupplung einstellen ( S. 57)
56
①
②
gehoben ist.
• Schrauben nicht zu weit herausdrehen, da sonst die
Kunststoffkappen (1) abgestreift werden.
• Schrauben nicht zu festschrauben, da sonst die Drehung des Tischs
behindert wird.
④
③
(3) - Ring
(4) - Schraube
Serviceanleitung 971 - 00.0 - 03/2015
Drehtisch
