8
8.1 Zwischenlüftung einstellen
Richtige Einstellung
Beim Betätigen des linken Fußpedals wird die Kolbenstange des Zylin-
ders ausgefahren, um die Klammer zur Zwischenlüftung zu öffnen.
Die Klammer wird nur so weit gelüftet, dass das Nähgut unbehindert aus-
gerichtet werden kann.
Klammern für Krawatten werden so weit gelüftet, dass die Futterhalter-
platte auf der Nähgutauflage aufliegt.

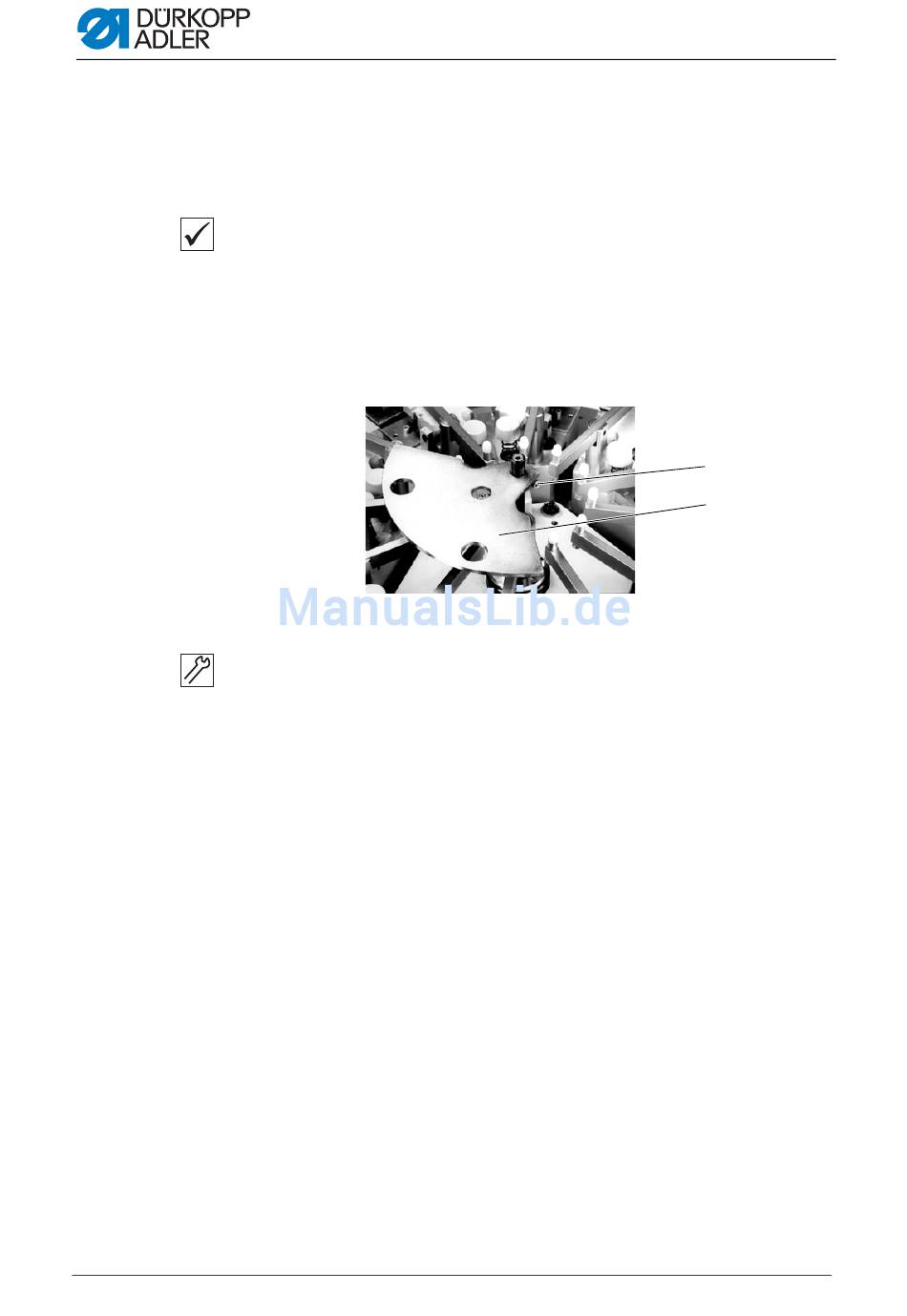

Abb. 56: Zwischenlüftung einstellen
(1) - Lüftungsplatte
Einstellschritte
1. Schraube (2) lösen.
2. Lüftungsplatte (1) so ausrichten, dass sowohl die Klammern in Einle-
3. Schraube (2) festschrauben.
4. Über das linke Fußpedal testen, ob die Einstellung korrekt ist,
60
Nähgutklammer
geposition als auch die Klammern im Staplerbereich gelüftet sind.
ggf. weiter einstellen.
Nähgutklammer
②
①
(2) - Schraube
Serviceanleitung 971 - 00.0 - 03/2015
