Drehtisch
7
Der Drehtisch ist der Träger der Nähguthalter und dreht diese entspre-
chend der Anzahl der Halter (4, 6 oder 8) um 45°, 60° bzw. 90° während
des automatischen Ablaufs.
Ein Gegengewicht ist gegenüber dem Planetenrad als Kräfteausgleich
wirksam. Alle Zahnräder sind mit einem Molykote-Öl-Gemisch ge-
schmiert.
7.1 Funktionsweise

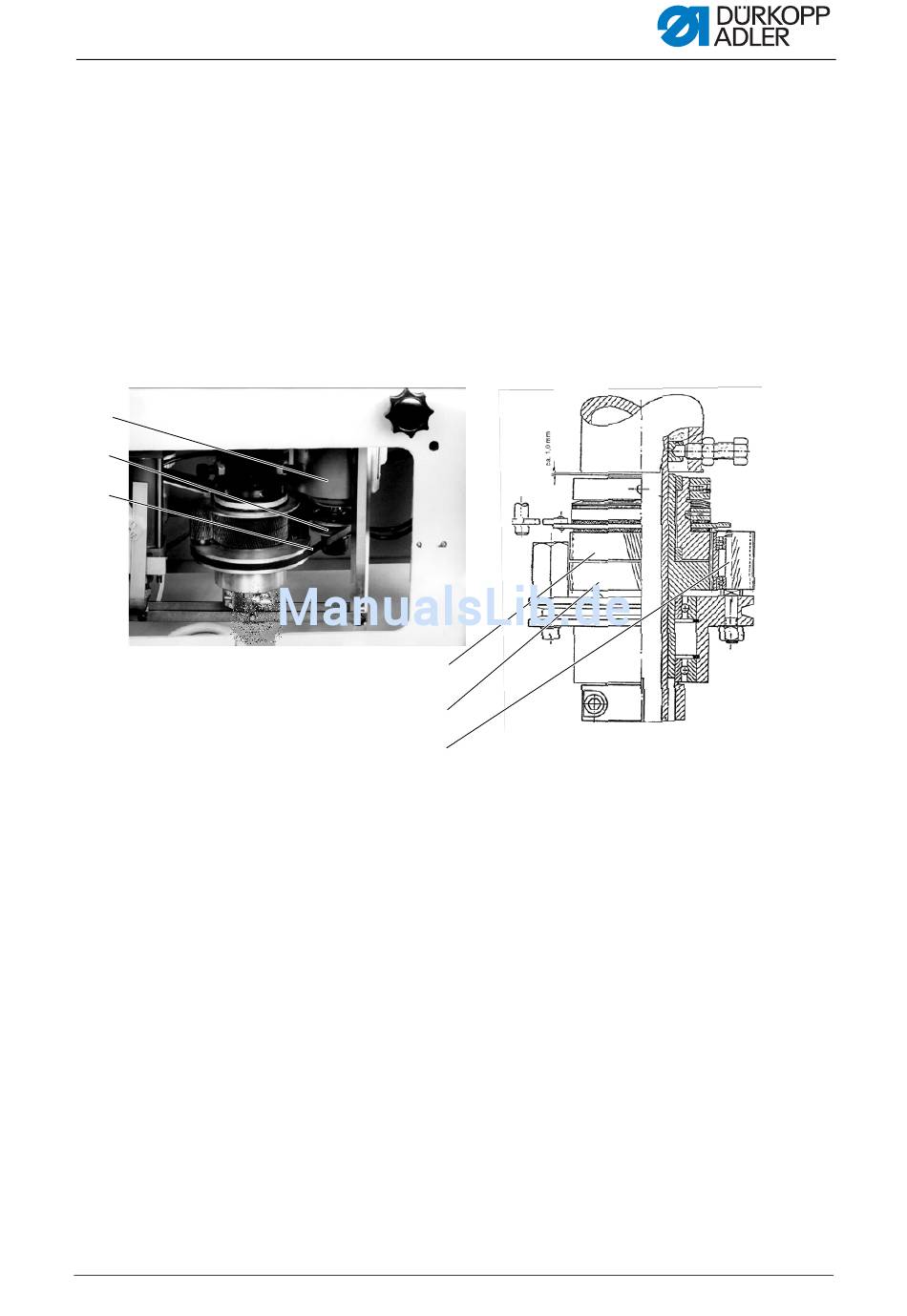

Abb. 50: Funktionsweise
①
②
③
(1) - Motor
(2) - Simplabeltscheibe
(3) - Riemen
Der Motor (1) treibt über die Simplabeltscheibe (2), den Riemen (3) und
das Planetengetriebe den Drehtisch an. Die Simplabeltscheibe (2) be-
steht aus 2 Hälften, deren Abstände zueinander geändert werden können.
So kann die Position des Riemens (3) zur Welle geändert werden, um die
Geschwindigkeit des Drehtischs zu ändern.
Das obere Zahnrad (4) hat 99 Zähnen und kann nur gedreht werden,
wenn die Reibungskräfte der Rutschkupplung überwunden werden.
Dies ist kurzzeitig beim Anfahren und Abbremsen während des automati-
schen Ablaufs der Fall und wenn der Tisch von Hand gedreht wird.
Das untere Zahnrad (5) hat 98 Zähne und ist fest mit der Antriebswelle
des Drehtischs verbunden.
Durch die unterschiedliche Anzahl der Zähne wird das untere Zahnrad bei
einer vollständigen Umkreisung des Planetenzahnrads (6) um einen Zahn
entgegen dem Uhrzeigersinn transportiert. Für eine 360° Umdrehung sind
98 Umkreisungen des Planetenzahnrads erforderlich.
Serviceanleitung 971 - 00.0 - 03/2015
Drehtisch
④
⑤
⑥
(4) - Oberes Zahnrad
(5) - Unteres Zahnrad
(6) - Planetenzahnrad
